Installationsanleitung für JBL Club 194T Hochtöner
Detaillierte Installationsanleitung für die JBL Club 194T Hochtöner. Erfahren Sie, wie Sie die Lautsprecher korrekt montieren, die Frequenzweiche anschließen und die technischen Spezifikationen für eine optimale Audioleistung nutzen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die JBL Club 194T sind 3/4" (19mm) Edge-Driven Kalottenhochtöner für Car-Audio-Systeme. Die Installation erfolgt über die mitgelieferte Frequenzweiche, wobei auf die korrekte Polarität (+/-) zu achten ist. S. 2, 3, 4
Wichtigste Schritte
- Montage der Hochtöner S. 3
- Anschluss der Frequenzweiche S. 4
Probleme und Lösungen
Kein Ton oder Verzerrungen
Kabelverbindungen und Polarität (+/-) an der Frequenzweiche prüfen.
S. 4Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Typ | 3/4" (19mm) Edge-Driven dome tweeter | Bauart des Hochtöners | S. 5 |
| Belastbarkeit | 50W RMS, 150W peak | Leistungsaufnahme | S. 5 |
| Frequenzgang | 3kHz – 20kHz | Übertragungsbereich | S. 5 |
| Impedanz | 3.0 ohms | Elektrischer Widerstand | S. 5 |
Wo es im PDF steht
- Abmessungen S. 1
- Teileliste S. 2
- Montageanleitung S. 3
- Verkabelung S. 4
- Technische Daten S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die JBL Club 194T Hochtöner. Es beschreibt die verschiedenen Montagemöglichkeiten, den Anschluss der Frequenzweiche sowie die technischen Daten des Produkts. Bitte stellen Sie vor der Installation sicher, dass alle benötigten Komponenten vorhanden sind.
Lieferumfang und Teile
Das Set enthält folgende Komponenten:
- A: Hochtöner (2x)
- B: Gehäuse (2x)
- C: Becher (2x)
- D: Mutter (2x)
- E: Montagering (2x)
- F: Halterung (2x)
- G: Mutter (2x)
- H: Unterlegscheibe (2x)
- I: Schrauben (6x)
- J: Frequenzweiche (2x)
Montage und Installation
Die JBL Club 194T Hochtöner bieten verschiedene Montagemöglichkeiten:
- Einbau (Flush Mount): Verwenden Sie den Montagering (E) und die Schrauben (I), um den Hochtöner in eine entsprechende Öffnung einzusetzen.
- Aufbau (Surface Mount): Nutzen Sie die Halterung (F) oder den Becher (C), um den Hochtöner auf einer Oberfläche zu befestigen.
- Befestigung: Sichern Sie die Komponenten mit den mitgelieferten Muttern (G) und Unterlegscheiben (H), um einen festen Sitz zu gewährleisten.
Anschluss und Verkabelung
Der Anschluss erfolgt über die mitgelieferte Frequenzweiche (J):
- Verbinden Sie die Ausgänge der Frequenzweiche mit den Hochtönern (A). Achten Sie dabei strikt auf die Polarität (+/-).
- Verbinden Sie den Eingang der Frequenzweiche mit dem Verstärker oder dem Radio-Ausgang Ihres Fahrzeugs.
- Stellen Sie sicher, dass alle Kabelverbindungen fest sitzen und gegen Kurzschlüsse isoliert sind.
Technische Daten
Die JBL Club 194T Hochtöner verfügen über folgende Spezifikationen:
- Typ: 3/4" (19mm) Edge-Driven Kalottenhochtöner
- Belastbarkeit: 50W RMS, 150W Spitzenleistung
- Empfindlichkeit (@ 2.83V): 92dB
- Frequenzgang: 3kHz – 20kHz
- Nennimpedanz: 3,0 Ohm
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Kein Ton oder verzerrter Klang
Überprüfen Sie die Kabelverbindungen zwischen Verstärker, Frequenzweiche und Hochtöner. Stellen Sie sicher, dass die Polarität (+/-) korrekt beachtet wurde.
Hochtöner passt nicht in die Öffnung
Überprüfen Sie, ob Sie die richtige Montageart (Einbau vs. Aufbau) gewählt haben und ob der Ausschnitt für den Montagering (E) korrekt dimensioniert ist.
Vor der Verwendung
- Stellen Sie sicher, dass die Einbaufläche stabil und eben ist.
- Überprüfen Sie, ob alle Teile (A-J) gemäß der Teileliste vorhanden sind.
- Vergewissern Sie sich, dass die Frequenzweiche (J) korrekt zwischen Verstärker und Hochtöner angeschlossen ist.
- Achten Sie auf die korrekte Polarität (+/-) bei allen Verbindungen.
Technische Daten in der Praxis
- 50W RMS / 150W Peak
- Die Dauerbelastbarkeit (RMS) beträgt 50 Watt, die kurzzeitige Spitzenbelastbarkeit 150 Watt.
- 92dB Empfindlichkeit
- Gibt an, wie laut der Lautsprecher bei einer Eingangsspannung von 2,83V spielt.
Abbildungen und Diagramme
- Seite 2 zeigt die Teileliste und die grundlegenden Montagekomponenten.

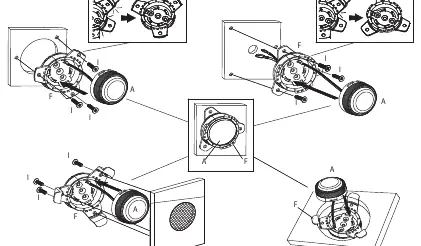

- Seite 3 illustriert die verschiedenen Montageschritte für Einbau- und Aufbauvarianten.
- Seite 4 zeigt den Schaltplan für den Anschluss der Frequenzweiche an den Verstärker und den Hochtöner.
Modellkompatibilität
- Die Hochtöner sind für den Einsatz in Fahrzeug-Audiosystemen konzipiert.
- Die Impedanz von 3 Ohm ist bei der Wahl des Verstärkers zu berücksichtigen.
