Bedienungsanleitung für Subwoofer JBL 18SWV3.8
Erfahren Sie alles über den JBL 18SWV3.8 High-Power-Subwoofer. Diese Anleitung enthält technische Daten, Thiele-Small-Parameter, Montagehinweise und Empfehlungen für die Gehäuseberechnung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der JBL 18SWV3.8 ist ein Hochleistungs-Subwoofer, der für den Frequenzbereich von 60 bis 1600 Hz optimiert wurde. Diese Anleitung dient als technische Referenz für die korrekte Montage und Gehäuseberechnung. Für einen optimalen Betrieb ist die Verwendung eines Gehäuses mit berechnetem Volumen erforderlich.
Technische Spezifikationen
- Nennimpedanz: 4 Ohm
- RMS-Leistung: 1900 W
- Spitzenleistung (Peak): 3800 W
- Frequenzgang: 60 bis 1600 Hz
- Sensibilität: 94 dB SPL (1W@1m)
- Resonanzfrequenz (Fs): 47,40 Hz
Montagehinweise
Bei der Montage des Subwoofers sind folgende Punkte zu beachten:
- Polarität: Eine Spannung am roten Anschluss führt zu einer Vorwärtsbewegung der Membran.
- Einbauabstand: Zwischen der Rückseite des Lautsprechers und der Gehäusewand muss ein Mindestabstand von 75 mm eingehalten werden, um eine ausreichende Belüftung zu gewährleisten.
Gehäuseberechnung
Die Anleitung enthält Formeln zur Berechnung des Innenvolumens für zwei Gehäusetypen:
- Rechteckiges Gehäuse: Volumen = (A x B x C) / 1000
- Trapezförmiges Gehäuse: Volumen = (A x B x (C + D) / 2) / 1000
Die Maße A, B, C und D sind in Zentimetern anzugeben, das Ergebnis erfolgt in Litern.
Sicherheitshinweise
Die Exposition gegenüber hohen Lärmpegeln, die über den gesetzlich festgelegten Toleranzgrenzen liegen, kann zu Gehörschäden führen. Achten Sie auf eine angemessene Lautstärke und korrekte Installation.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Verzerrungen oder Leistungsverlust
Überprüfen Sie, ob das Gehäusevolumen korrekt berechnet wurde und ob der Verstärker die erforderliche RMS-Leistung von 1900W stabil liefern kann.
Überhitzung des Lautsprechers
Stellen Sie sicher, dass der Mindestabstand von 75 mm zur Gehäuserückwand eingehalten wird, um die Belüftung des Magnetsystems zu ermöglichen.
Vor der Verwendung
- Überprüfen Sie die Impedanz des Verstärkers (muss 4 Ohm unterstützen).
- Stellen Sie sicher, dass der Verstärker für 1900W RMS ausgelegt ist.
- Berechnen Sie das Gehäusevolumen basierend auf den bereitgestellten Formeln.
- Achten Sie beim Anschluss auf die korrekte Polarität (roter Anschluss = +).
- Stellen Sie sicher, dass das Gehäuse stabil und luftdicht konstruiert ist.
Technische Daten in der Praxis
- RMS-Leistung
- 1900W - Die Dauerbelastbarkeit, die der Lautsprecher ohne Schaden verarbeiten kann.
- Fs (Resonanzfrequenz)
- 47,40 Hz - Die Eigenresonanz des Lautsprechers im freien Feld.
Abbildungen und Diagramme

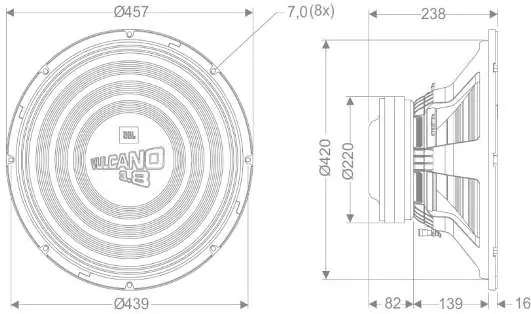

- Das Diagramm zeigt die physischen Abmessungen des Subwoofers in Millimetern, inklusive Einbautiefe und Durchmesser.
- Die Formeln für das Gehäusevolumen nutzen die Innenmaße A, B, C und D in Zentimetern.
Modellkompatibilität
- Empfohlener Gehäusetyp: Vented Box (Bassreflex).
- Nicht für den Betrieb außerhalb der spezifizierten Frequenzbereiche ohne entsprechende Filterung empfohlen.
