Bedienungsanleitung für JBL CLUB 1000SSL / 1200SSL Subwoofer
Schnellstartanleitung und Installationshilfe für den JBL CLUB 1000SSL und 1200SSL Subwoofer. Erfahren Sie alles über den sicheren Einbau, die Verkabelung und die technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die JBL CLUB 1000SSL und 1200SSL Subwoofer-Gehäuse. Das Produkt ist ausschließlich für mobile Anwendungen in Fahrzeugen konzipiert und darf nicht an das Stromnetz angeschlossen werden. Für eine optimale Leistung wird die Installation durch einen qualifizierten Fachmann empfohlen.
Installation und Montage
Wählen Sie einen Montageort, der den Laderaum, umklappbare Rücksitze oder den Kofferraumdeckel nicht behindert. Die beste Position ist in der Regel eine Ecke des Kofferraums oder Laderaums.
- Tragen Sie bei der Arbeit mit Werkzeugen immer eine Schutzbrille.
- Schalten Sie vor Beginn alle Audio-Komponenten und elektrischen Geräte aus.
- Trennen Sie den Minuspol (-) der Fahrzeugbatterie.
- Prüfen Sie vor dem Bohren oder Schrauben beide Seiten der Montagefläche, um Bremsleitungen, Kraftstoffleitungen oder Kabelbäume nicht zu beschädigen.
- Entfernen Sie vor dem Bohren Stoff oder Vinyl mit einem Messer, damit sich das Material nicht im Bohrer verfängt.
- Montieren Sie die Lautsprecher nicht an Orten, an denen sie nass werden könnten.
Lautsprecheranschlüsse
Verbinden Sie die + und - Anschlüsse des Gehäuses mit den Ausgängen des Verstärkers. Achten Sie dabei strikt auf die korrekte Polarität. Verwenden Sie für die Verbindungen ein Lautsprecherkabel mit einem Querschnitt von mindestens 4 mm² (11 AWG).
Technische Daten
Die Modelle unterscheiden sich in Größe und Leistung:
- CLUB 1000SSL: 10" (250 mm) Aluminium-Treiber, 350 W RMS (1050 W Spitze), 35 Hz – 400 Hz Frequenzgang.
- CLUB 1200SSL: 12" (300 mm) Aluminium-Treiber, 400 W RMS (1200 W Spitze), 30 Hz – 400 Hz Frequenzgang.
- Gemeinsame Merkmale: 2 Ohm Nennimpedanz, 2" (50 mm) Schwingspulendurchmesser, 18 mm MDF-Gehäuse mit schwarzem Teppichbezug.
Pflege und Wartung
Der Lautsprecher kann mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine Reinigungs- oder Lösungsmittel. Bewahren Sie den Kaufbeleg und die Seriennummer für eventuelle Garantieansprüche sorgfältig auf.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Kein Ton oder verzerrter Klang
Überprüfen Sie die Verkabelung zum Verstärker, die Polarität (+/-) und die Einstellungen am Verstärker.
Beschädigung durch Feuchtigkeit
Stellen Sie sicher, dass der Subwoofer an einem trockenen Ort montiert ist.
Vor der Verwendung
- Schutzbrille tragen.
- Audio-Komponenten ausschalten.
- Minuspol der Fahrzeugbatterie abklemmen.
- Montagefläche auf Hindernisse (Bremsleitungen, Kabel) prüfen.
- Kabel sicher isolieren.
- Seriennummer für Garantie notieren.
Technische Daten in der Praxis
- RMS-Leistung
- Dauerbelastbarkeit des Subwoofers im Betrieb.
- Frequenzgang
- Der Bereich der wiedergegebenen Frequenzen (-6 dB).
Abbildungen und Diagramme

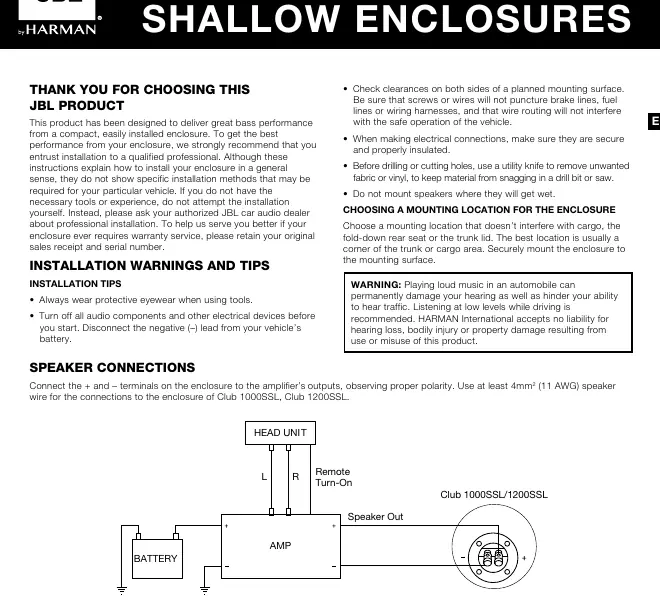

- Das Diagramm zeigt den Anschluss des Subwoofers an einen Verstärker (AMP) und ein Hauptgerät (Head Unit).
- Die Anschlüsse + und - müssen korrekt vom Verstärker zum Subwoofer geführt werden.
Modellkompatibilität
- Nur für mobile Anwendungen (Fahrzeuge) geeignet.
- Nicht für den Anschluss an das Stromnetz geeignet.
- Mindestkabelquerschnitt: 4 mm² (11 AWG).
