Bedienungsanleitung für iPGARD Advanced 2/4-Port HDMI Secure KVM Switch

Wichtige Informationen aus der Anleitung

Dieses Handbuch beschreibt die Installation und den Betrieb der iPGARD Advanced 2/4-Port HDMI Secure KVM Switches. Die Geräte sind für hohe Sicherheit ausgelegt und verfügen über Funktionen wie Anti-Tamper-Schalter, manipulationssichere Siegel und geschützte Firmware. Wichtiger Sicherheitshinweis: Das Gerät unterstützt keine kabellosen Geräte, Tastaturen mit integrierten USB-Hubs oder Mikrofone/Headsets mit Mikrofonen.

Technische Spezifikationen

• Video: HDMI 2.0, Auflösung bis 3840x2160 bei 60Hz.
• Stromversorgung: 12V DC, 2A (Quad-Head-Modelle benötigen 3A).
• Umgebung: Betriebstemperatur 0°C bis 40°C.
• Emulation: USB 1.1 und 2.0 kompatibel.

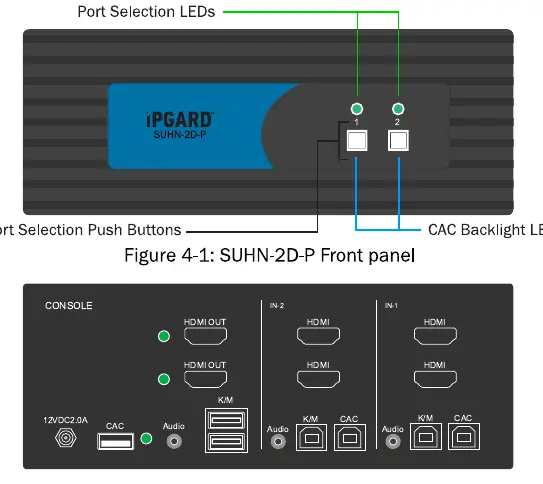

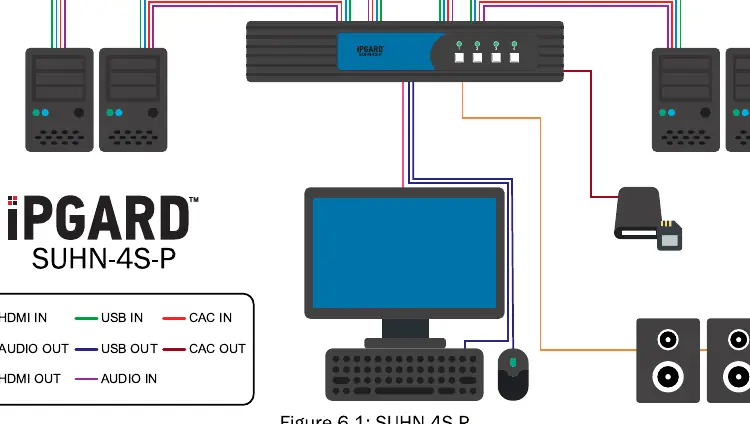

Installation

Stellen Sie vor der Installation sicher, dass alle Geräte ausgeschaltet sind.

1. Verbinden Sie die HDMI-Ausgänge der Computer mit den entsprechenden HDMI-Eingängen am KVM-Switch.
2. Verbinden Sie die USB-Ports der Computer mit den USB-Ports des KVM-Switch (Typ A auf Typ B Kabel).
3. Verbinden Sie Audio-Ausgänge der Computer mit den Audio-Eingängen des KVM-Switch (3.5mm Kabel).
4. Schließen Sie Monitor, Tastatur, Maus und Lautsprecher an die Konsolen-Ports des KVM-Switch an.
5. Schließen Sie optional CAC-Geräte an den dafür vorgesehenen Port an (nur bei -P Modellen).
6. Schließen Sie das Netzteil an und schalten Sie die Computer ein.

EDID-Lernen

Der KVM-Switch lernt die EDID-Daten des Monitors beim Einschalten. Wenn ein neuer Monitor angeschlossen wird, ist ein Neustart (Power Cycle) erforderlich. Der Lernprozess wird durch blinkende LEDs an der Vorderseite angezeigt.

KM-Umschaltung

Zusätzlich zur Tastensteuerung unterstützt das Gerät die Cursor-Umschaltung (KM-Modus). In diesem Modus kann zwischen Computern gewechselt werden, indem der Mauszeiger von einem Monitor zum nächsten bewegt wird. Bei Multi-Head-Systemen kann dies durch zweimaliges Klicken des Mausrads und Bewegen der Maus in die gewünschte Richtung erfolgen.

CAC-Einrichtung

Die CAC-Installation ist nur für Administratoren vorgesehen. CAC-Geräte können über das Administrationsmenü registriert werden. Der Zugriff auf das Menü erfolgt über die Tastatur durch zweimaliges Drücken der Alt-Taste und Eingabe von "cnfg".

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Kabelverbindungen. Wenn keine Stromversorgung vorhanden ist, überprüfen Sie das Netzteil. Wenn die Tastatur oder Maus nicht funktioniert, stellen Sie sicher, dass keine USB-Hubs verwendet werden und die Geräte direkt angeschlossen sind. Bei blinkenden LEDs und Pieptönen wurde das Gerät möglicherweise manipuliert (Tampered); kontaktieren Sie in diesem Fall den technischen Support.
