Kurzanleitung für Tripp Lite B006-DP2UA2 / B006-DP2UA4 KVM-Switch

Wichtige Informationen aus der Anleitung

Diese Kurzanleitung dient der schnellen Inbetriebnahme und Bedienung der Tripp Lite KVM-Switches B006-DP2UA2 (2-Port) und B006-DP2UA4 (4-Port). Sie deckt die physische Installation, die Anschlussbelegung sowie die verschiedenen Methoden zum Umschalten zwischen den angeschlossenen Computern ab.

Lieferumfang

• KVM-Switch (B006-DP2UA2 oder B006-DP2UA4)
• Netzteil
• Fußpolster (4 Stück)
• Kurzanleitung

Produktmerkmale

Die Geräte verfügen über eine Frontblende mit LED-Statusanzeigen, Port-Auswahltasten, Modus-Auswahltaste, Audio-Anschlüssen und einem USB 3.1 Gen 1 Peripheral-Port. Die Rückseite enthält die Konsolenanschlüsse (Tastatur, Maus, Monitor), KVM-Ports für die Computer, einen DCC-Port (Daisy Chain Control) und den Stromanschluss.

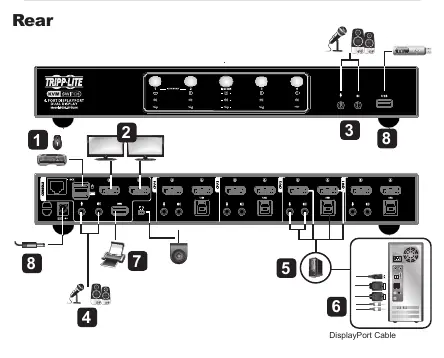

Installation

1. Schließen Sie USB-Tastatur und -Maus an die Konsolen-USB-Ports auf der Rückseite an.
2. Schließen Sie die Monitore an die DisplayPort-Konsolenanschlüsse auf der Rückseite an und schalten Sie diese ein.
3. Schließen Sie Mikrofon und Lautsprecher an die Audio-Buchsen an der Vorderseite an (diese haben Priorität). Sekundäre Audio-Geräte können an der Rückseite angeschlossen werden.
4. Verbinden Sie die Computer mit dem KVM-Switch: Verwenden Sie ein benutzerseitiges DisplayPort-Kabel für den Monitoranschluss sowie USB 3.0-, Mikrofon- und Lautsprecherkabel für die entsprechenden Ports in der KVM-Sektion (CPU1, CPU2, etc.). Stellen Sie sicher, dass alle Kabel für einen Computer in derselben KVM-Sektion eingesteckt sind.
5. Schließen Sie die Kabel am anderen Ende an die jeweiligen Ports der Computer an.
6. Optional: Schließen Sie weitere USB-Peripheriegeräte an die USB 3.1 Gen 1 Ports an.
7. Schließen Sie das Netzteil an eine Steckdose und den KVM-Switch an.
8. Schalten Sie die Computer ein.

Bedienung

Es gibt drei Möglichkeiten, zwischen den Computern umzuschalten:

• Manuelles Umschalten: Drücken Sie die Port-Auswahltaste für den gewünschten Computer oder drücken Sie die Modus-Taste und anschließend die Port-Auswahltaste.
• Maus-Umschalten: Doppelklicken Sie auf das Scrollrad Ihrer USB-Maus (erfordert eine 3-Tasten-Maus mit Scrollrad, Maus-Emulation muss aktiviert sein).
• Hotkey-Umschalten: Verwenden Sie Tastenkombinationen auf der Tastatur. Standardmäßig beginnt dies mit zweimaligem Drücken der [Scroll Lock]-Taste.

Hotkey-Konfigurationsmodus (HSM)

Um Funktionen wie Tastatur-Emulation oder Firmware-Upgrades zu konfigurieren, nutzen Sie den HSM:

1. Halten Sie die [Num Lock]-Taste gedrückt.
2. Drücken Sie die [-]-Taste und lassen Sie sie los.
3. Lassen Sie die [Num Lock]-Taste los.
4. Drücken Sie die gewünschte Funktionstaste (z.B. [H] für Hotkey-Invocation-Tasten, [R] für Reset, [F10] für Windows-Emulation).

Sicherheit und Wartung

Um Schäden durch Spannungsspitzen oder statische Elektrizität zu vermeiden, müssen alle angeschlossenen Geräte ordnungsgemäß geerdet sein. Tripp Lite bietet eine 3-jährige eingeschränkte Garantie auf Material- und Verarbeitungsfehler.
