Kurzanleitung für Tripp Lite B006-HD2UA2 / B006-HD2UA4 KVM-Switch

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Kurzanleitung für die Tripp Lite KVM-Switches der Modelle B006-HD2UA2 (2-Port) und B006-HD2UA4 (4-Port). Es deckt die grundlegende Installation, den Anschluss von Peripheriegeräten und Computern sowie die Bedienung über Tasten, Maus und Hotkeys ab.

Lieferumfang

• KVM-Switch (B006-HD2UA2 oder B006-HD2UA4)
• Fußpolster (4 Stück)
• Netzteil
• Remote-Port-Selektor
• Kurzanleitung

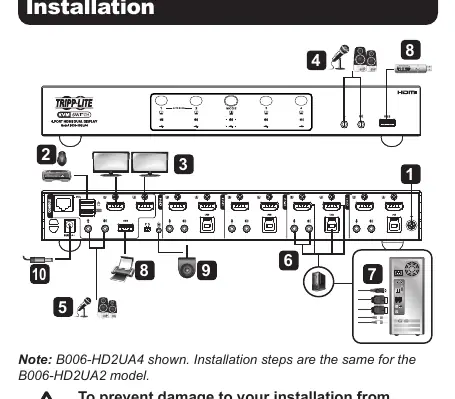

Installation

Befolgen Sie diese Schritte, um das Gerät ordnungsgemäß einzurichten:

1. Erdung: Verbinden Sie ein Erdungskabel mit dem Erdungsanschluss am Gerät und einem geeigneten geerdeten Objekt, um Schäden durch Überspannung oder statische Elektrizität zu vermeiden.
2. Konsolen-Anschluss: Schließen Sie USB-Tastatur und -Maus an die Konsolen-USB-Ports auf der Rückseite an.
3. Monitor-Anschluss: Schließen Sie die HDMI-Monitore an die Konsolen-HDMI-Ports auf der Rückseite an und schalten Sie diese ein.
4. Audio-Anschluss: Schließen Sie Mikrofon und Lautsprecher an die Audiobuchsen an der Vorderseite an (diese haben Priorität). Sekundäre Audio-Geräte können an der Rückseite angeschlossen werden.
5. Computer-Anschluss: Verbinden Sie jeden Computer mit einem HDMI-Kabel, USB 3.0-Kabel sowie Mikrofon- und Lautsprecherkabeln mit dem entsprechenden KVM-Port-Abschnitt (CPU1, CPU2, etc.).
6. Optionale Peripherie: Schließen Sie USB-Geräte an die USB 3.1 Gen1-Ports an.
7. Remote-Port-Selektor: Falls verwendet, schließen Sie diesen an die entsprechende Buchse auf der Rückseite an.
8. Stromversorgung: Schließen Sie das Netzteil an eine Steckdose und dann an den Stromanschluss des KVM-Switches an.
9. Start: Schalten Sie die Computer ein.

Bedienung

Manuelle Umschaltung

Drücken Sie die Port-Auswahltaste für den gewünschten Computer oder drücken Sie die Modus-Taste und anschließend die Port-Auswahltaste.

Maus-Umschaltung

Doppelklicken Sie auf das Scrollrad Ihrer USB-Maus, um zwischen den Ports zu wechseln. Dies erfordert eine 3-Tasten-Maus mit Scrollrad und muss ggf. im Hotkey-Modus aktiviert werden.

Hotkey-Umschaltung

Tippen Sie zweimal auf die Taste [Scroll Lock] (oder [Ctrl], falls konfiguriert), gefolgt von [Enter] für den nächsten Port oder [n] [Enter] für einen spezifischen Port.

Hotkey-Konfigurationsmodus (HSM)

Um den Konfigurationsmodus aufzurufen, halten Sie [Num Lock] gedrückt, drücken und lösen [-], und lassen dann [Num Lock] los. Danach können Sie Befehle eingeben:

• [H]: Umschalten der HSM-Aufruftasten.
• [T]: Umschalten der Port-Umschalttasten.
• [F4]: Druckt die aktuellen Einstellungen.
• [R] [Enter]: Setzt die Hotkey-Einstellungen auf Standard zurück.
• [N]: Tastaturemulation aktivieren/deaktivieren.
• [M]: Mousemulation aktivieren/deaktivieren.
• [W]: Maus-Umschaltung aktivieren/deaktivieren.
