Bedienungsanleitung für Iogear GHSP8422B/GHSP8424B 4K HDMI-Splitter

Schnellstartanleitung für den Iogear 4K HDMI-Splitter (GHSP8422B/GHSP8424B). Erfahren Sie, wie Sie das Gerät anschließen, die Hardware installieren und häufige Fragen zur Kompatibilität, Auflösung und HDCP-Unterstützung klären.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Iogear GHSP8422B/GHSP8424B ist ein 4K HDMI-Splitter, der ein HDMI-Signal von einer Quelle auf zwei oder vier Displays verteilt. Er unterstützt HDMI 2.0, HDCP 1.4 und 1080p-Kaskadierung. S. 1

Wichtigste Schritte

Hardware-Installation durchführen S. 2, 3

Erste Inbetriebnahme

Verbinden Sie die Quelle mit dem Eingang, die Displays mit den Ausgängen und schließen Sie das Netzteil an. S. 2, 3

Weitere 3 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Auflösungsprobleme

Passen Sie die Einstellungen im Konfigurationsmenü der HDMI-Quelle an.

S. 3

Technische Daten

Parameter	Wert	Hinweis	Seiten
Maximale Kabellänge (Quelle)	6 ft	Maximale Distanz von Quelle zu Splitter	S. 3
Maximale Kabellänge (Display)	50 ft	Maximale Distanz von Splitter zu Display	S. 3

Wo es im PDF steht

Produktübersicht und Installation S. 2, 3

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

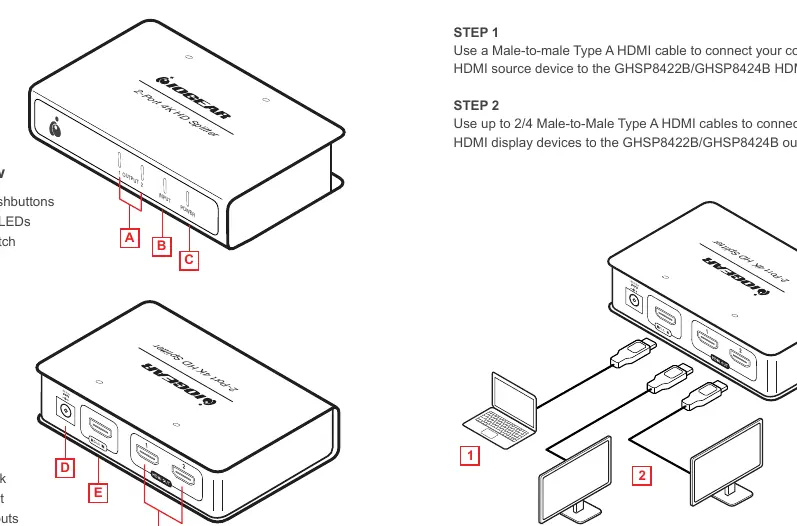

Front- und Rückansicht des HDMI-Splitters mit Anschlüssen und Bedienelementen.

Seite 2

Installationsdiagramm für den Anschluss von Quelle und Displays.

Seite 2

Anschluss des Netzteils an den Splitter.

Seite 3

Wichtige Informationen aus der Anleitung

Der Iogear GHSP8422B/GHSP8424B ist ein 4K HDMI-Splitter, der dazu dient, ein digitales HDMI-Videosignal von einer Quelle (z. B. DVD-Player, Set-Top-Box) auf zwei oder vier Displays gleichzeitig zu verteilen. Das Gerät ist HDCP-konform und unterstützt HDMI 2.0. Beachten Sie bei der Installation unbedingt die maximalen Kabellängen: 6 ft (ca. 1,8 m) von der Quelle zum Splitter und 50 ft (ca. 15 m) vom Splitter zum Display.

Produktübersicht

Das Gerät verfügt über folgende Anschlüsse und Bedienelemente:

Frontansicht: Ausgangstasten, Eingangs-LEDs und Netzschalter.
Rückansicht: Stromanschluss (DC 5.3V), HDMI-Eingang und HDMI-Ausgänge.

Hardware-Installation

Schritt 1: Verbinden Sie Ihre HDMI-Quelle (Computer oder Wiedergabegerät) mit einem HDMI-Kabel (Typ A) mit dem HDMI-Eingang des Splitters.
Schritt 2: Verbinden Sie bis zu zwei oder vier HDMI-Displays mit den entsprechenden HDMI-Ausgängen des Splitters.
Schritt 3: Schließen Sie das mitgelieferte Netzteil an eine Steckdose und anschließend an den Stromanschluss des Splitters an.

Hinweis: Der Splitter erkennt automatisch die Auflösung des Monitors, der an Port 1 angeschlossen ist. Sollte die Auflösung angepasst werden müssen, nehmen Sie die Einstellungen direkt im Konfigurationsmenü Ihrer HDMI-Quelle vor.

Häufig gestellte Fragen (FAQ)

Kaskadierung: Der Splitter unterstützt 1080p-Kaskadierung bis zu 3 Ebenen, jedoch nicht bei 4K-Auflösung.
EDID-Verwaltung: Das Gerät übernimmt die EDID-Informationen von Port 1. Ist dort kein Gerät angeschlossen, wird ein Standardmodus verwendet.
3D-Unterstützung: Unterstützt 1080p bei 120Hz.
HDCP: Das Gerät ist HDCP 1.4-konform.

Praktische Hilfe

Typische Probleme

Kein Bild auf den Displays

Überprüfen Sie die HDMI-Kabelverbindungen. Stellen Sie sicher, dass die Kabellängen die Grenzwerte (6 ft zur Quelle, 50 ft zum Display) nicht überschreiten.

Falsche Auflösung

Der Splitter nutzt die EDID-Daten von Port 1. Stellen Sie sicher, dass an Port 1 ein Monitor angeschlossen ist, oder passen Sie die Auflösung manuell in den Einstellungen der HDMI-Quelle an.

Vor der Verwendung

HDMI-Quelle (z. B. DVD-Player, Set-Top-Box)
HDMI-Displays
HDMI-Kabel (Male-to-Male Typ A)
Stromversorgung (Netzteil im Lieferumfang)

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Maximale Kabellänge (Quelle): 6 ft (ca. 1,8 m) für eine stabile Signalübertragung.
Maximale Kabellänge (Display): 50 ft (ca. 15 m) für eine stabile Signalübertragung.
Kaskadierung: Unterstützt 1080p-Kaskadierung bis zu 3 Ebenen.

Abbildungen und Diagramme

Frontansicht: Identifikation von Ausgangstasten, LEDs und Power-Schalter.
Rückansicht: Identifikation von Stromanschluss, HDMI-Eingang und Ausgängen.
Installationsschema: Zeigt die korrekte Verkabelung von Quelle zu Splitter und Splitter zu Displays.

Modellkompatibilität

Unterstützt HDMI 2.0.
HDCP 1.4-konform.
Unterstützt 3D bis 1080p @ 120Hz.
