Bedienungsanleitung für Hall Technologies 200A 2-Port VGA-Splitter
Erfahren Sie, wie Sie den Hall Technologies 200A 2-Port VGA-Splitter mit Stereo-Audio und EDID-Management installieren und konfigurieren. Diese Anleitung enthält Installationsschritte, technische Daten und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der 200A ist ein 2-Kanal VGA-Verteiler mit Audio- und EDID-Unterstützung. Er kann über die VGA-Quelle oder das mitgelieferte Netzteil betrieben werden. S. 2, 3
Wichtigste Schritte
- Installation des Splitters S. 3
Erste Inbetriebnahme
- Geräte ausschalten, Kabel verbinden, EDID-Schalter prüfen, einschalten. S. 3
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Keine Stromversorgung (LED aus)
Netzteil anschließen
S. 3Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bandbreite | 500 MHz | Video-Verstärker | S. 3 |
| Stromversorgung | 6V DC, 300mA | Netzteil | S. 3 |
Wo es im PDF steht
- Titelseite S. 1
- Einführung und Funktionen S. 2
- Installation und Spezifikationen S. 3
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Hall Technologies 200A ist ein 2-Kanal VGA-Verteiler (Splitter), der sowohl Video- als auch Audiosignale an zwei Ausgänge verteilt. Das Gerät verfügt über eine EDID-Management-Funktion, die es ermöglicht, EDID-Daten entweder vom angeschlossenen Monitor an Ausgang 1 zu beziehen oder den internen Speicher des Splitters zu nutzen. Das Gerät kann über die VGA-Quelle mit Strom versorgt werden; sollte dies nicht ausreichen, ist ein externes Netzteil im Lieferumfang enthalten.
Produktbeschreibung
Der Splitter ist in einem robusten Metallgehäuse untergebracht und verwendet 500-MHz-Videoverstärker für eine klare Bildqualität. Er bietet eine galvanische Trennung des Audioeingangs, um Brummschleifen und Rauschen zu vermeiden.
Installation
- Schalten Sie alle Geräte aus und trennen Sie alle Kabel.
- Verbinden Sie die Videoquelle mit dem Videoeingang und die Audioquelle mit der 3,5-mm-Buchse unter Verwendung der mitgelieferten Kabel.
- Schließen Sie die Videoausgänge 1 und 2 an Monitore, Projektoren oder andere Anzeigegeräte an. Verbinden Sie die Audioausgänge mit aktiven Lautsprechern oder anderen Audiogeräten.
- Stellen Sie sicher, dass der EDID-Quellschalter am Gerät korrekt eingestellt ist (Standardeinstellung ist OUTPUT 1).
- Schalten Sie die Anzeigegeräte und anschließend den PC ein.
- Wenn die grüne LED am Gerät (in der Nähe des Stromanschlusses) nicht leuchtet, liefert die Videoquelle nicht genügend Strom. Schließen Sie in diesem Fall das mitgelieferte Netzteil an.
EDID-Management
Der Splitter verfügt über einen versenkten 2-Positionen-Schalter zur Steuerung des EDID-Routings. Sie können wählen, ob die EDID-Daten vom Monitor an Ausgang 1 bezogen werden oder ob der interne EDID-Speicher des Splitters verwendet werden soll. Der interne Speicher ist generisch und für die meisten Displays optimiert.
Technische Daten
- Video-Bandbreite: DC bis 500 MHz
- Video-Anschlüsse: HD15 Buchse
- Audio-Anschlüsse: 3,5 mm Mini-Stereo
- Stromversorgung: 6V DC, 300mA
- Betriebstemperatur: 0°C bis +50°C
- Lagertemperatur: -40°C bis +70°C
Praktische Hilfe
Typische Probleme
Grüne LED leuchtet nicht
Die Videoquelle liefert nicht genügend Strom. Schließen Sie das mitgelieferte Netzteil an den Stromanschluss des Splitters an.
Bildprobleme oder falsche Auflösung
Überprüfen Sie die Einstellung des EDID-Quellschalters. Stellen Sie sicher, dass er auf die gewünschte Quelle (intern oder Ausgang 1) eingestellt ist.
Vor der Verwendung
- Schalten Sie alle Geräte vor der Installation aus.
- Trennen Sie alle Kabel vor dem Anschließen.
- Stellen Sie sicher, dass die EDID-Quelle korrekt konfiguriert ist.
- Prüfen Sie, ob das mitgelieferte Netzteil griffbereit ist, falls die Stromversorgung über VGA nicht ausreicht.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 500 MHz Bandbreite
- Ermöglicht eine hohe Signalqualität und Schärfe des Videosignals.
- EDID-Routing
- Bestimmt, wie die Videoquelle die Display-Informationen (Auflösung, Timing) erhält.
- Galvanische Trennung
- Verhindert Brummschleifen und Rauschen im Audiosignal.
Abbildungen und Diagramme

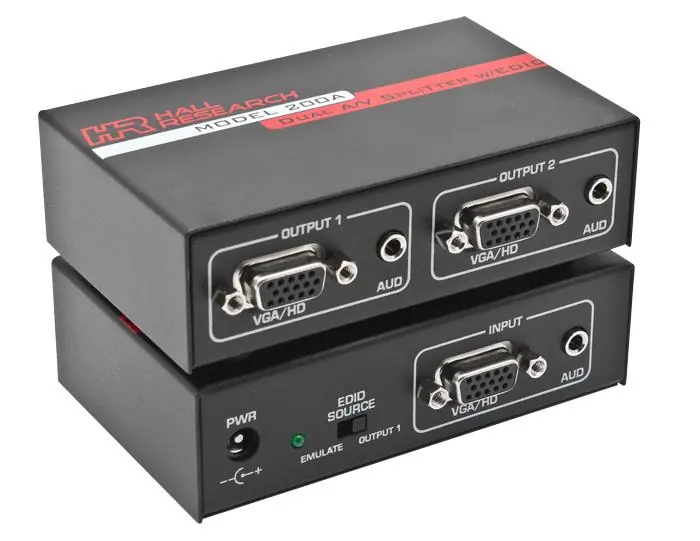

- Die Vorderseite zeigt den Stromanschluss, die EDID-Quelle-Schalter und den VGA-Eingang.
- Die Rückseite zeigt die VGA-Ausgänge 1 und 2 sowie die Audioanschlüsse.
Modellkompatibilität
- Unterstützt VGA-Videoquellen.
- Audioeingang über 3,5-mm-Klinke.
- Für Änderungen am internen EDID-Speicher ist zusätzliche Hardware (USB-EDID-HD15) erforderlich.
