Bedienungsanleitung für SIIG 1x4 HDMI 2.0a Splitter CE-H26911-S1
Erfahren Sie, wie Sie den SIIG 1x4 HDMI 2.0a Splitter (CE-H26911-S1) anschließen, EDID-Einstellungen konfigurieren, 4K-Downscaling nutzen und Audio extrahieren. Diese Anleitung enthält Details zu Dip-Schaltern, HDR-zu-SDR-Konvertierung und...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der SIIG 1x4 HDMI 2.0a Splitter verteilt ein HDMI-Signal auf vier Displays. Er unterstützt 4K@60Hz, HDR, Audio-Extraktion und bietet Funktionen wie EDID-Management und 4K-zu-1080p-Downscaling. S. 1, 2
Wichtigste Schritte
- EDID von Ausgang 1 lernen S. 1
- 4K-Downscaling konfigurieren S. 2
Erste Inbetriebnahme
- Gerät mit 5V/2A Netzteil verbinden und nach Dip-Schalter-Änderungen neu starten. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Video Bandbreite | 18Gbps | Maximale Datenübertragungsrate für 4K-Signale. | S. 1 |
| Stromversorgung | DC 5V/2A | Erforderliche Stromzufuhr. | S. 1 |
Wo es im PDF steht
- Funktionen und Layout S. 1
- AVR-Modus, Downscaling und Support S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der SIIG 1x4 HDMI 2.0a Splitter (Modell CE-H26911-S1) ermöglicht die Verteilung eines HDMI-Quellsignals auf bis zu vier Displays. Das Gerät unterstützt 4K@60Hz (4:4:4), HDCP 2.2/1.4, HDR sowie Audio-Extraktion über Toslink und 3,5-mm-Klinke. Wichtige Funktionen umfassen EDID-Management, 4K-zu-1080p-Downscaling und HDR-zu-SDR-Konvertierung.

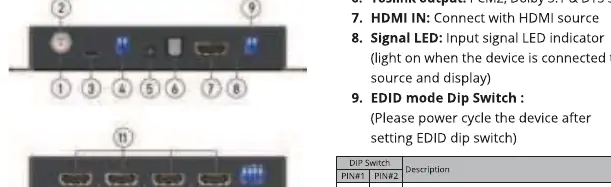

Geräteübersicht und Anschlüsse
Das Gerät verfügt über folgende Anschlüsse und Bedienelemente:
- Stromversorgung: DC 5V/2A Netzteilanschluss.
- Micro-USB: Nur für Firmware-Updates.
- Dip-Schalter: Zur Steuerung von Firmware-Updates, HDR-zu-SDR-Konvertierung und EDID-Einstellungen.
- Audio-Ausgänge: 3,5-mm-Klinke (PCM 2.0) und Toslink (PCM 2.0, Dolby 5.1, DTS 5.1).
- HDMI-Anschlüsse: Ein Eingang für die Quelle und vier Ausgänge für Displays.
- LED-Anzeigen: Power-LED (Gerät bereit) und Signal-LEDs (Verbindung zur Quelle/Display).
EDID-Management und Audio-Extraktion
Das Gerät unterstützt EDID-Lernen, um die Kompatibilität mit verschiedenen Displays zu optimieren. Um EDID von Ausgang 1 zu lernen:
- Stellen Sie den Dip-Schalter auf die Position [Pin3, Pin4] = [unten, unten].
- Schalten Sie das Gerät ein.
- Das Gerät lernt nun die EDID-Daten von Ausgang 1.
Der AVR-Modus unterstützt zusätzliche Audioformate wie Dolby Atmos, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio und LPCM.
4K-Downscaling und HDR-Konvertierung
Der Splitter kann 4K-Signale automatisch auf 1080p herunterskalieren, falls ein angeschlossener Monitor kein 4K unterstützt. Die HDR-zu-SDR-Konvertierung auf Ausgang 4 ist nur möglich, wenn die Quelle HDR-Inhalte liefert und das Display kein HDR unterstützt.
Wichtige Einschränkungen:
- Das Gerät unterstützt kein Downscaling von 4K2K@60 4:2:2 auf 1080p.
- Bildwiederholratenkonvertierung wird nicht unterstützt.
- Bei 4K@60Hz Eingangssignal erfolgt die Ausgabe auf 30Hz-Monitoren nur mit 1080p@60Hz.
- 720p- und 480p-Monitore werden nicht unterstützt.
Technische Daten und Support
Für technischen Support besuchen Sie bitte http://www.siig.com/support. Das Gerät benötigt eine Stromversorgung von 5V/2A. Achten Sie darauf, das Gerät nach dem Ändern der Dip-Schalter-Einstellungen neu zu starten (Power Cycle).
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
4K-Signal wird nicht korrekt auf 1080p skaliert.
Stellen Sie sicher, dass das Eingangssignal kein 4K2K@60 4:2:2 ist, da dies nicht unterstützt wird. Prüfen Sie die Dip-Schalter-Einstellungen für das entsprechende Ausgangs-Port.
HDR-zu-SDR-Konvertierung funktioniert nicht.
Diese Funktion ist nur auf Ausgang 4 verfügbar und funktioniert nur, wenn die Quelle HDR-Inhalte sendet und das angeschlossene Display kein HDR unterstützt.
Kein Bild auf 30Hz-Monitoren bei 4K@60Hz Quelle.
Das Gerät gibt bei 4K@60Hz Eingangssignal auf 30Hz-Monitoren 1080p@60Hz aus. Stellen Sie sicher, dass der Monitor 1080p@60Hz unterstützt.
Vor der Verwendung
- Verwenden Sie das mitgelieferte 5V/2A Netzteil.
- Stellen Sie sicher, dass alle HDMI-Kabel fest sitzen.
- Prüfen Sie, ob die Dip-Schalter für Ihre Konfiguration (EDID/Downscaling) korrekt eingestellt sind.
- Starten Sie das Gerät nach jeder Änderung der Dip-Schalter neu (Power Cycle).
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Dip-Schalter befinden sich auf der Rückseite und steuern Firmware, HDR-Konvertierung und EDID.
- Die Signal-LEDs leuchten, wenn eine aktive Verbindung zwischen Quelle und Display besteht.
- Ausgang 4 ist der einzige Port, der die HDR-zu-SDR-Konvertierung unterstützt.
Modellkompatibilität
- Nicht kompatibel mit 720p- und 480p-Monitoren.
- Keine Unterstützung für Bildwiederholratenkonvertierung.
- Keine Unterstützung für Downscaling von 4K2K@60 4:2:2 auf 1080p.
