Bedienungsanleitung für Hama HDMI-Splitter 2-fach
Schnellstartanleitung und Bedienungshilfe für den Hama HDMI-Splitter 2-fach. Erfahren Sie, wie Sie das Gerät anschließen, Fehler beheben und technische Daten nutzen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hama HDMI-Splitter 2-fach verteilt ein HDMI-Signal auf zwei Ausgabegeräte. Er wird über USB mit Strom versorgt und unterstützt Auflösungen bis 2160p. S. 3, 4
Wichtigste Schritte
- HDMI-Quelle an den Splitter anschließen S. 4
- Wiedergabegeräte an die HDMI-Buchsen anschließen S. 4
- USB-Kabel zur Stromversorgung anschließen S. 4
Erste Inbetriebnahme

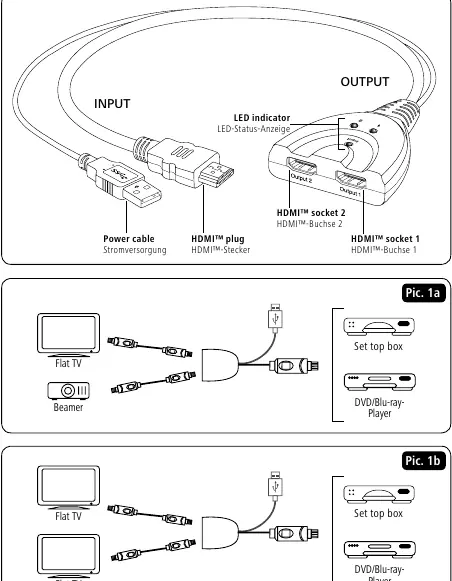

- Verbinden Sie die Geräte wie in den Diagrammen (Pic 1a/1b) dargestellt und schalten Sie die Stromversorgung über USB ein. S. 3, 4
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Bild
Kabelverbindungen prüfen, richtigen Kanal am Ausgabegerät wählen, Geräte einschalten.
S. 5Wartung und Reset
- Nur mit einem leicht feuchten, fusselfreien Tuch reinigen. Keine aggressiven Reiniger verwenden. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Anschlüsse | 1x HDMI-Eingang, 2x HDMI-Ausgang | Eingang für Quelle, zwei Ausgänge für Displays. | S. 5 |
Wo es im PDF steht
- Installation S. 3, 4
- Technische Daten S. 5
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Hama HDMI-Splitter 2-fach ermöglicht es, ein HDMI-Signal von einer Quelle (z. B. Blu-ray-Player oder Set-Top-Box) gleichzeitig auf zwei Ausgabegeräte (z. B. zwei Fernseher oder ein Fernseher und ein Beamer) zu verteilen. Das Gerät ist für den privaten Gebrauch bestimmt und erfordert keine Softwareinstallation (Plug and Play).
Installation und Anschluss
Befolgen Sie diese Schritte, um den Splitter in Betrieb zu nehmen:
- Verbinden Sie den HDMI-Stecker des Splitters mit Ihrem HDMI-Quellgerät.
- Verbinden Sie Ihre zwei HDMI-Wiedergabegeräte (z. B. Fernseher, Beamer) über separate HDMI-Kabel (nicht im Lieferumfang enthalten) mit den HDMI-Buchsen des Splitters.
- Schließen Sie das integrierte USB-Kabel an einen freien USB-Anschluss Ihres Fernsehers oder der Set-Top-Box an, um die Stromversorgung sicherzustellen. Alternativ kann ein externes USB-Netzteil verwendet werden.
- Schalten Sie anschließend die Quell- und Wiedergabegeräte ein.
Hinweis: Bei Kabellängen von über 10 Metern müssen Repeater verwendet werden, um die Wiedergabequalität zu gewährleisten.
Fehlerbehebung
- Kein Bild: Überprüfen Sie, ob alle Kabel korrekt angeschlossen sind, ob der richtige Kanal am Ausgabegerät eingestellt ist und ob alle Geräte eingeschaltet sind.
- Kein Ton: Stellen Sie sicher, dass alle Geräte ordnungsgemäß verbunden und eingeschaltet sind.
Pflege und Wartung
Reinigen Sie das Produkt nur mit einem leicht feuchten, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.
Technische Daten
- Anschlüsse: 1x HDMI-Eingang, 2x HDMI-Ausgang
- Stromversorgung: 5V über USB-Kabel
- Unterstützte Auflösungen: 24/30Hz/2160P, 24/50/60Hz/1080p/1080i/720p/576p/576i/480p/480i
- Unterstützte Audioformate: DTS-HD, Dolby-trueHD, LPCM7, DTS, Dolby-AC3, DSD HD(HBR)
Herstellerinformationen
Hama GmbH & Co KG
Praktische Hilfe
Typische Probleme
Kein Bild
Überprüfen Sie den korrekten Anschluss aller Kabel, stellen Sie sicher, dass der richtige Kanal am Ausgabegerät gewählt ist und alle Geräte eingeschaltet sind.
Kein Ton
Stellen Sie sicher, dass alle Geräte ordnungsgemäß verbunden und eingeschaltet sind.
Vor der Verwendung
- HDMI-Quellgerät bereitstellen
- Zwei HDMI-Wiedergabegeräte bereitstellen
- HDMI-Kabel für die Verbindung zu den Ausgabegeräten bereithalten (nicht enthalten)
- USB-Stromquelle (TV-Anschluss oder Netzteil) sicherstellen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Stromversorgung
- Das Gerät benötigt 5V Spannung, die über das integrierte USB-Kabel von einem AV-Gerät oder einem externen Netzteil bezogen wird.
Abbildungen und Diagramme
- Pic 1a: Anschluss einer Quelle an einen Fernseher und einen Beamer.
- Pic 1b: Anschluss einer Quelle an zwei Fernseher.
Modellkompatibilität
- Unterstützt Auflösungen bis zu 2160p.
- Unterstützt diverse Audioformate wie DTS-HD und Dolby-trueHD.
