Bedienungsanleitung für Secomp 2-way DVI-Splitter
Erfahren Sie, wie Sie den Secomp 2-way DVI-Splitter (14.99.3501) anschließen und verwenden. Diese Anleitung enthält technische Daten, Anschlussdiagramme und wichtige Hinweise zur Inbetriebnahme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Secomp 2-way DVI-Splitter verteilt ein DVI-Signal von einer Quelle auf zwei identische Ausgänge. Er unterstützt Auflösungen bis 1080p und HDCP. S. 2
Wichtigste Schritte
- Anschluss der Geräte S. 3
- Stromversorgung herstellen S. 3
Erste Inbetriebnahme
- Kabel anschließen, Netzteil verbinden, Gerät einschalten. S. 3
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Auflösung | 1920x1080p | Maximale unterstützte Videoauflösung | S. 2 |
| Stromversorgung | 5V DC @ 2A | Erforderliche Stromversorgung | S. 3 |
Wo es im PDF steht
- Titelseite S. 1
- Technische Daten und Funktionen S. 2
- Anschluss und Diagramm S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb des Secomp 2-way DVI-Splitters. Das Gerät dient dazu, ein einzelnes DVI-Eingangssignal gleichzeitig auf zwei identische Ausgänge zu verteilen. Es unterstützt Signalverstärkung für Kabellängen von bis zu 10 Metern und ist kaskadierbar, um größere Verteilungen zu ermöglichen.
Produktbeschreibung
Der Splitter ist für den Einsatz in Umgebungen wie HDTV-Präsentationen, Konferenzräumen oder Schulungsumgebungen konzipiert. Zu den Hauptmerkmalen gehören:
- Einfache Installation ohne Konfigurationsaufwand.
- Unterstützung von Videoauflösungen bis zu 1080p.
- Unterstützung von HDCP.
- Unterstützung von unkomprimiertem Audio (LPCM) sowie komprimiertem Audio (DTS Digital, Dolby Digital, DTS-HD, Dolby True HD).
- Bandbreite von 225 MHz / 2,25 Gbps pro Kanal.
Technische Daten
Die wichtigsten Spezifikationen des Geräts:
- Maximale Auflösung: 1920x1080p
- Stromversorgung: 5V DC @ 2A
- Leistungsaufnahme: Max. 8W
- Abmessungen: 155 x 70 x 23 mm
- Gewicht: 265 g
- Video-Bandbreite: 2,25 Gbps / 225 MHz
Anschluss und Bedienung
Befolgen Sie diese Schritte, um das Gerät in Betrieb zu nehmen:
- Verbinden Sie die DVI-Quelle (z. B. PC) mit dem Eingang des DVI-Splitters.
- Verbinden Sie die Ausgabegeräte (z. B. Monitore) mit den Ausgängen 1 und 2 des Splitters.
- Schließen Sie das mitgelieferte 5V-Netzteil an den Splitter an und verbinden Sie es mit einer Steckdose.
- Schalten Sie die Stromversorgung ein.
Hinweis: Bitte stecken oder ziehen Sie Kabel vorsichtig, um die Anschlüsse nicht zu beschädigen.
Praktische Hilfe
Typische Probleme
Kein Bild auf den Monitoren
Überprüfen Sie, ob alle DVI-Kabel fest sitzen und ob das Netzteil korrekt mit dem Splitter und einer Steckdose verbunden ist.
Bildauflösung wird nicht korrekt angezeigt
Stellen Sie sicher, dass sowohl die Signalquelle als auch die angeschlossenen Displays die Auflösung von 1080p unterstützen.
Vor der Verwendung
- DVI-Kabel für Eingang und Ausgänge bereithalten.
- Prüfen, ob das 5V DC Netzteil im Lieferumfang enthalten ist.
- Sicherstellen, dass die Geräte vor dem Anschließen ausgeschaltet sind.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

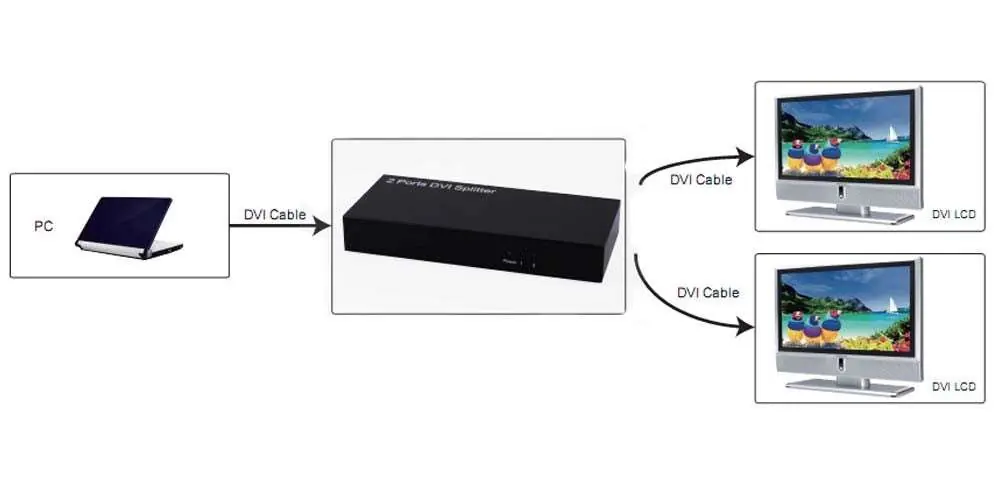

- Der PC wird per DVI-Kabel mit dem Input-Port des Splitters verbunden.
- Zwei LCD-Monitore werden jeweils per DVI-Kabel mit Output 1 und Output 2 verbunden.
Modellkompatibilität
- Unterstützt Kaskadierung für größere Verteilungen.
- Kompatibel mit LPCM, DTS Digital, Dolby Digital, DTS-HD und Dolby True HD.
