Bedienungsanleitung für ESAB Fabricator 141i Schweißgerät
Vollständiges Handbuch für das ESAB Fabricator 141i 3-in-1 Schweißsystem. Enthält Anweisungen zur Installation, Einrichtung für MIG-, TIG- und STICK-Schweißen, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das ESAB Fabricator 141i ist ein 3-in-1 Schweißsystem für MIG (GMAW/FCAW), STICK (SMAW) und LIFT TIG (GTAW). Vor der Inbetriebnahme müssen die Sicherheitsvorkehrungen gelesen werden. Das Gerät ist für den Betrieb an einer einphasigen 115V AC Stromversorgung ausgelegt. Achten Sie auf die korrekte Polarität je nach Schweißverfahren und Drahttyp.

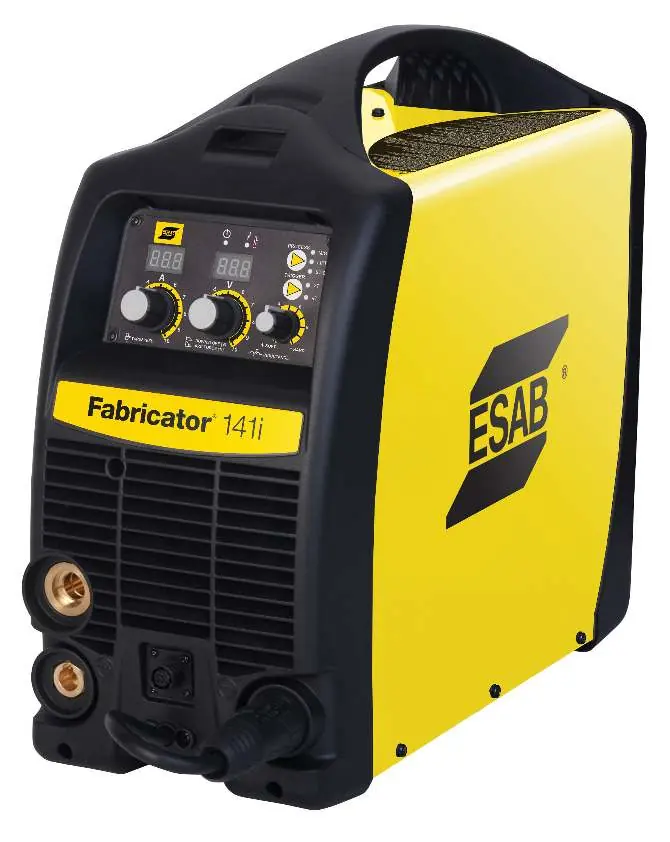

Gerätebeschreibung
Das Fabricator 141i ist ein kompaktes, tragbares Schweißgerät mit integriertem Drahtvorschub. Es verfügt über digitale Anzeigen für Stromstärke und Spannung sowie ein Bedienfeld zur Auswahl des Schweißmodus (MIG, LIFT TIG, STICK) und der Trigger-Funktion (2T/4T).
Installation und Einrichtung

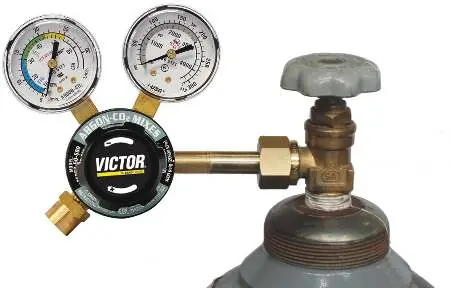

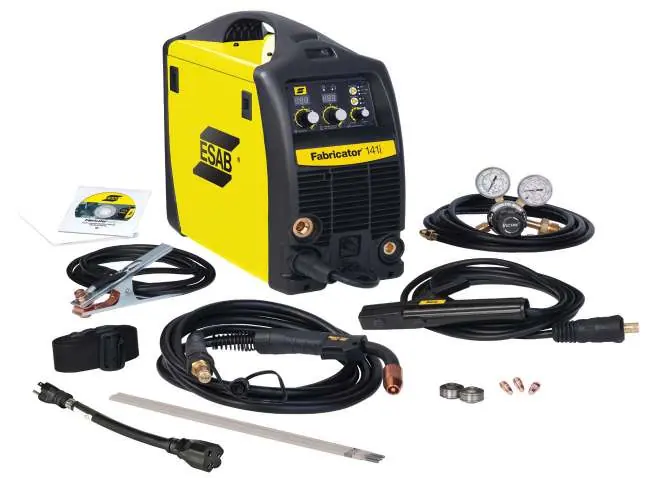

Stellen Sie das Gerät an einem trockenen, staubfreien Ort mit ausreichender Belüftung auf. Halten Sie einen Abstand von mindestens 300 mm zu Wänden ein, um die Luftzirkulation nicht zu behindern. Das Gerät muss ordnungsgemäß geerdet sein. Für den MIG-Betrieb muss der Druckminderer/Durchflussmesser am Gaszylinder montiert und auf den korrekten Durchfluss eingestellt werden (15-25 CFH für MIG, 10-25 CFH für LIFT TIG).
Schweißmodi und Einrichtung
MIG-Schweißen: Wählen Sie den MIG-Modus. Verbinden Sie das MIG-Pistolen-Polaritätskabel mit dem positiven (+) oder negativen (-) Anschluss, je nach Drahttyp (positiv für Massivdraht, negativ für Fülldraht). Stellen Sie den Drahtvorschub und die Spannung über die Regler am Gerät ein.
STICK-Schweißen: Verbinden Sie den Elektrodenhalter mit dem positiven (+) Anschluss und das Massekabel mit dem negativen (-) Anschluss. Stellen Sie den Modus auf STICK.
LIFT TIG-Schweißen: Verbinden Sie den TIG-Brenner mit dem negativen (-) Anschluss und das Massekabel mit dem positiven (+) Anschluss. Ein TIG-Brenner mit Gasventil ist erforderlich, da das Gerät kein internes Gas-Magnetventil für TIG besitzt.
Bedienung und Steuerung

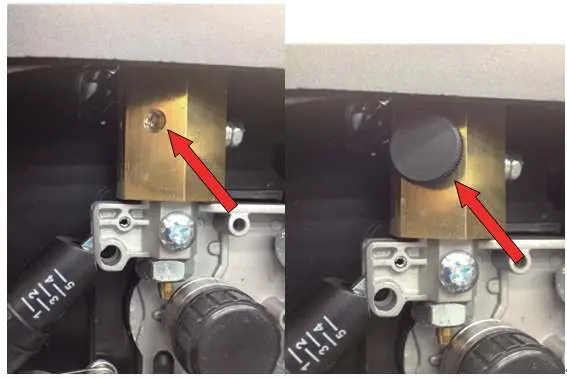

Das Gerät bietet verschiedene Einstellmöglichkeiten im Drahtvorschubfach, darunter den Local/Remote-Schalter, den MIG/Spool Gun-Schalter und die Burnback-Steuerung. Die Drahtvorschubspannung kann über die Druckrolle eingestellt werden. Achten Sie darauf, die richtige Drahtrolle für den verwendeten Drahtdurchmesser zu verwenden.
Wartung und Fehlerbehebung
Regelmäßige Wartung umfasst die Reinigung der Drahtvorschubrollen und die Überprüfung der Schweißkabel. Bei Problemen wie Porosität in der Schweißnaht prüfen Sie den Gasfluss und die Düse. Bei inkonsistentem Drahtvorschub prüfen Sie die Drahtrollen-Spannung, den Liner auf Verstopfungen und die Kontaktspitze auf Verschleiß.
Praktische Hilfe
Typische Probleme
Porosität in der Schweißnaht
Prüfen Sie den Gasfluss, stellen Sie sicher, dass die MIG-Pistole fest sitzt, reinigen Sie das Werkstück von Verunreinigungen und prüfen Sie die O-Ringe der Pistole.
Inkonsistenter Drahtvorschub
Prüfen Sie die Drahtrollen-Spannung, stellen Sie sicher, dass der Liner nicht geknickt oder verstopft ist, und ersetzen Sie eine abgenutzte Kontaktspitze.
Lichtbogen instabil oder schwer zu zünden
Prüfen Sie die Massekabel-Verbindung, stellen Sie sicher, dass die Polarität korrekt für das Verfahren eingestellt ist, und prüfen Sie die Stromversorgung.
Vor der Verwendung
- Prüfen Sie, ob die Stromversorgung den Spezifikationen entspricht (115V AC).
- Stellen Sie sicher, dass die Gasflasche sicher befestigt ist.
- Überprüfen Sie die Polarität der Schweißkabel für das gewählte Verfahren.
- Stellen Sie sicher, dass die Drahtvorschubrollen für den Drahtdurchmesser geeignet sind.
- Prüfen Sie alle Kabelverbindungen auf festen Sitz.
Technische Daten in der Praxis
- Einschaltdauer (Duty Cycle)
- Gibt an, wie lange das Gerät bei einem bestimmten Stromwert innerhalb eines 10-Minuten-Zeitraums betrieben werden kann, ohne zu überhitzen.
- Schweißstrombereich
- Der Bereich der Stromstärke, der für die verschiedenen Modi (MIG, TIG, STICK) einstellbar ist.
Abbildungen und Diagramme

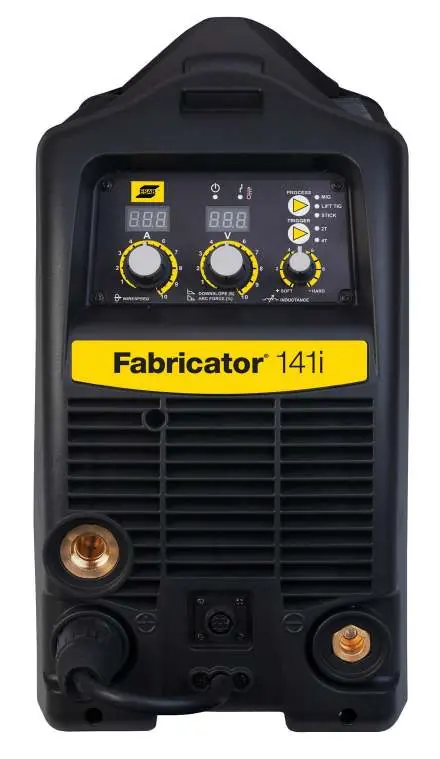

- Frontpanel: Zeigt die Bedienelemente für Strom, Spannung, Moduswahl und Trigger-Modus.
- Drahtvorschubfach: Enthält den Local/Remote-Schalter, MIG/Spool Gun-Schalter und die Burnback-Steuerung.
- Rückseite: Enthält den Gasanschluss und den Hauptschalter.
Modellkompatibilität
- Das Gerät ist nicht für AC TIG-Schweißen geeignet.
- Verwenden Sie nur Schweißgase, die für Lichtbogenschweißanwendungen spezifiziert sind.
- Für TIG-Schweißen ist ein Brenner mit Gasventil erforderlich.
