Bedienungsanleitung für Bormann BIW Serie Schweißinverter

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Bormann BIW-Serie (BIW1540, BIW1560, BIW1580, BIW1700, BIW2100, BIW1410, BIW1610, BIW1810). Das Gerät ist für den Einsatz in trockenen Umgebungen konzipiert. Vor der Inbetriebnahme muss die Eingangsspannung (200V-240V) überprüft werden. Das Gerät verfügt über Schutzschaltungen gegen Überlastung, Überstrom und Überhitzung. Bei Überhitzung leuchtet die gelbe QC-LED; das Gerät sollte eingeschaltet bleiben, damit der Lüfter es abkühlen kann.

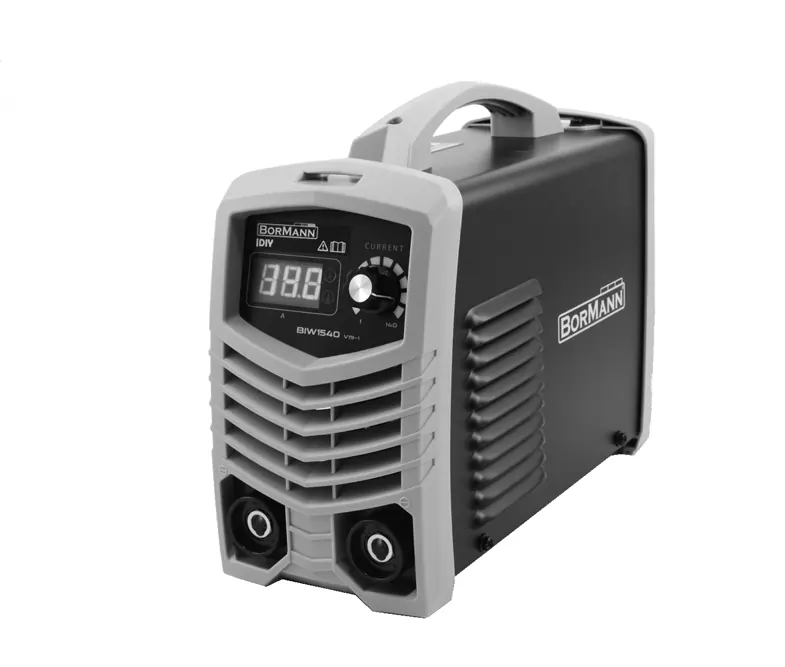

Beschreibung der Hauptteile

• 1. Elektrodenhalter-Anschluss (+)
• 2. Display
• 3. Schweißstrom-Einstellknopf
• 4. Lüftungsschlitze
• 5. Masseklemmen-Anschluss (-)
• 6. Lüfter
• 7. ON/OFF Schalter
• 8. Netzkabel
• 9. Arc Force Einstellknopf

Installation und Inbetriebnahme

Stellen Sie sicher, dass das Gerät horizontal aufgestellt wird (Neigung max. 15°). Verbinden Sie den Elektrodenhalter und die Masseklemme durch Einstecken und Drehen im Uhrzeigersinn. Achten Sie auf die korrekte Polarität gemäß Herstellerempfehlung. Schalten Sie das Gerät über den rückseitigen Schalter ein und stellen Sie den Strom mit dem Einstellknopf entsprechend der Elektrodengröße ein.

Wartung

Entfernen Sie regelmäßig Staub mit trockenem, sauberem Druckluftstrahl. Bei Betrieb in staubiger oder rauchiger Umgebung sollte dies monatlich erfolgen. Überprüfen Sie regelmäßig die Anschlüsse auf festen Sitz und Beschädigungen. Bei längerer Nichtbenutzung sollte das Gerät trocken und kühl gelagert werden.

Fehlerbehebung

Bei Problemen wie fehlender Schweißleistung oder leuchtender QC-LED prüfen Sie zunächst die Stromversorgung, Kabelverbindungen und ob das Gerät überhitzt ist. Versuchen Sie nicht, das Gerät bei laufender Garantie selbst zu reparieren oder zu modifizieren.
