Bedienungsanleitung für Schweißgerät Miller Millermatic 130XP
Erfahren Sie, wie Sie das Schweißgerät Miller Millermatic 130XP sicher installieren, bedienen und warten. Diese Anleitung enthält wichtige Informationen zu Schweißparametern, Fehlerbehebung und Teilelisten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung bietet umfassende Anweisungen für die Installation, den Betrieb und die Wartung des Miller Millermatic 130XP Schweißgeräts. Das Gerät ist für MIG (GMAW) und Fülldrahtschweißen (FCAW) konzipiert. Beachten Sie unbedingt die Sicherheitshinweise, um Gefahren durch Stromschlag, Lichtbogenstrahlung und Gase zu vermeiden.
Installation
Die korrekte Installation ist entscheidend für die Leistung und Sicherheit:

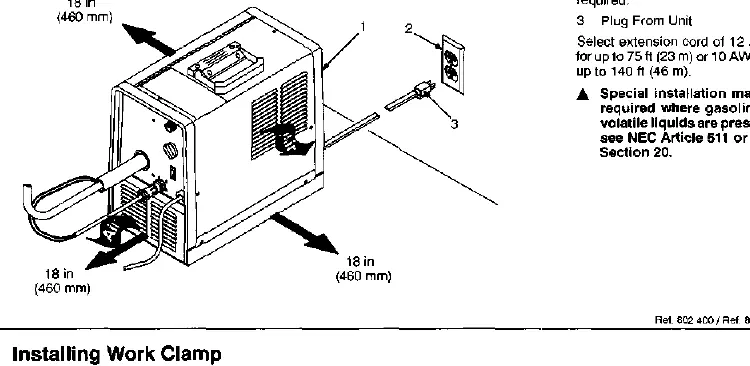

- Standort: Wählen Sie einen trockenen, gut belüfteten Ort. Stellen Sie sicher, dass die Stromversorgung (115V) den Anforderungen entspricht.
- Masseklemme: Befestigen Sie die Masseklemme direkt am Werkstück, um einen guten Kontakt zu gewährleisten.

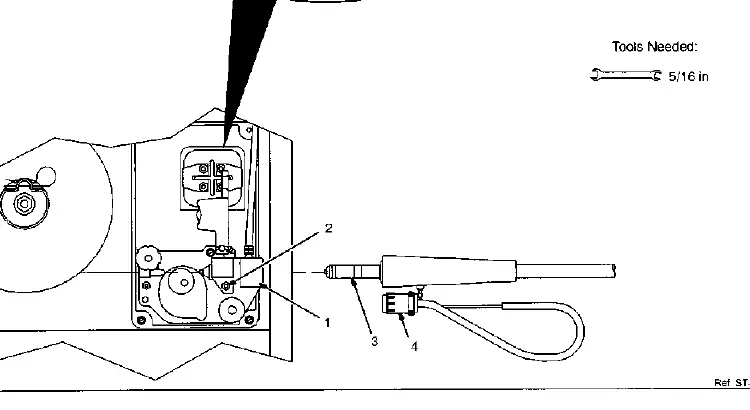

- Schweißpistole: Installieren Sie die M-10 Pistole gemäß den Anweisungen und stellen Sie die Polarität je nach Drahttyp (MIG oder Fülldraht) korrekt ein.
- Gaszufuhr: Schließen Sie die Gasflasche an und verwenden Sie den passenden Regler/Durchflussmesser.

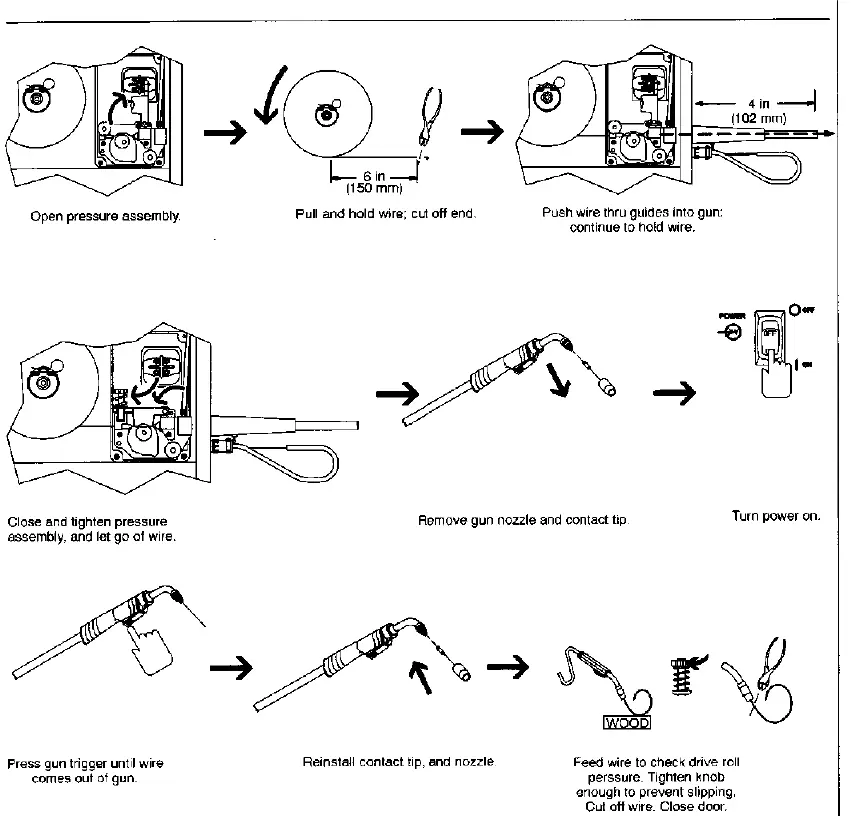

- Drahtvorschub: Wählen Sie die korrekte Antriebsrolle für den Drahtdurchmesser und fädeln Sie den Draht vorsichtig ein.
Bedienung

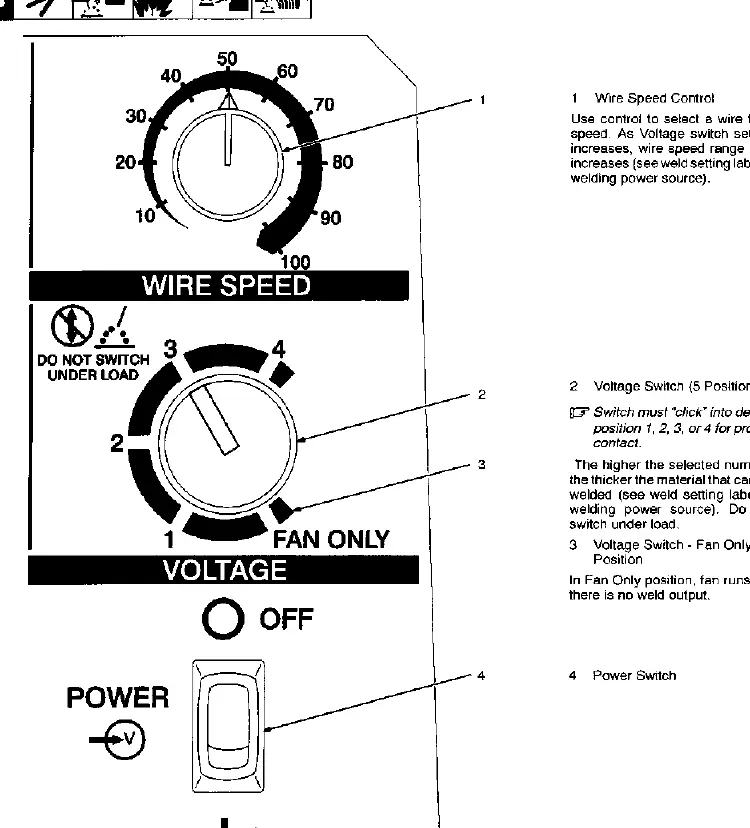

Das Bedienfeld umfasst folgende Hauptelemente:
- Drahtgeschwindigkeitsregler: Steuert die Geschwindigkeit des Drahtvorschubs.
- Spannungsschalter: 5-stufiger Schalter zur Einstellung der Schweißspannung. Schalten Sie niemals unter Last.
- Netzschalter: Zum Ein- und Ausschalten des Geräts.
Wartung und Fehlerbehebung
Regelmäßige Wartung verlängert die Lebensdauer des Geräts:
- Wartungsintervalle: Überprüfen Sie alle 3 Monate die Kabel und Anschlüsse. Reinigen Sie das Gerät alle 6 Monate von innen.
- Sicherung F1: Wenn der Antriebsmotor nicht funktioniert, prüfen Sie die Sicherung F1 auf der Platine.
- Fehlerbehebung: Bei Problemen wie "kein Schweißstrom" oder "schlechte Schweißnaht" konsultieren Sie die Fehlersuchtabelle. Häufige Ursachen sind falsche Drahtgeschwindigkeit, verschmutzte Kontaktspitzen oder unzureichende Gasabdeckung.
Schweißrichtlinien
Die Anleitung enthält detaillierte Tabellen für Schweißparameter basierend auf Materialstärke und Drahttyp. Achten Sie auf den korrekten "Stickout" (Drahtüberstand) und den Winkel der Schweißpistole, um optimale Ergebnisse zu erzielen.
Praktische Hilfe
Typische Probleme
Kein Schweißstrom / Drahtvorschub funktioniert nicht
Prüfen Sie den Netzstecker, die Sicherung oder den Schutzschalter. Stellen Sie sicher, dass der Netzschalter auf 'ON' steht und die Schweißpistole korrekt angeschlossen ist.
Gerät überhitzt
Lassen Sie das Gerät abkühlen. Der Thermostat schaltet das Gerät bei Überhitzung ab. Achten Sie auf den Duty Cycle (Einschaltdauer).
Übermäßiger Spritzerbildung
Reduzieren Sie die Drahtgeschwindigkeit oder Spannung. Prüfen Sie, ob das Werkstück sauber ist und ob der Gasfluss ausreicht.
Schweißnaht hat Poren
Erhöhen Sie den Gasfluss, prüfen Sie Gasschläuche auf Lecks und stellen Sie sicher, dass das Werkstück frei von Öl, Rost oder Farbe ist.
Vor der Verwendung
- Stromversorgung (115V) prüfen.
- Masseklemme fest am Werkstück befestigen.
- Schweißpistole auf festen Sitz prüfen.
- Drahtvorschubrolle für den verwendeten Drahttyp korrekt einstellen.
- Gasflasche (falls verwendet) sicher befestigen und anschließen.
- Schutzkleidung (Helm, Handschuhe) anlegen.
Technische Daten in der Praxis
- Duty Cycle (Einschaltdauer)
- Gibt an, wie viele Minuten innerhalb eines 10-Minuten-Zyklus bei Nennlast geschweißt werden kann, ohne dass das Gerät überhitzt.
- Wire Speed (Drahtgeschwindigkeit)
- Steuert die Menge des zugeführten Schweißdrahtes; muss auf die Spannung abgestimmt sein.
- Voltage Switch (Spannungsschalter)
- Stellt die Schweißspannung ein. Höhere Stufen für dickeres Material. Nicht unter Last schalten.
Abbildungen und Diagramme

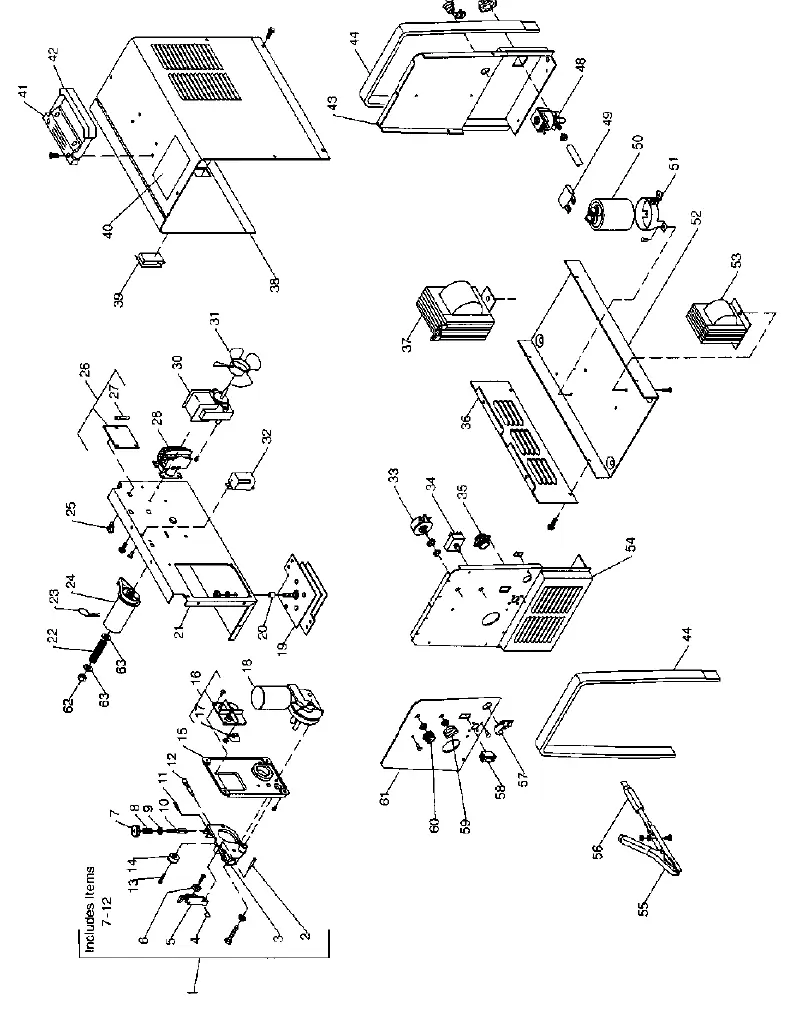

- Explosionszeichnung (S. 38): Detaillierte Ansicht aller internen Komponenten für Ersatzteilbestellungen.
- Schweißpistolen-Aufbau (S. 40): Zeigt den Aufbau der M-10 Pistole für den Austausch von Kontaktspitzen und Linern.
Modellkompatibilität
- Geeignet für MIG (GMAW) und Fülldrahtschweißen (FCAW).
- Kompatibel mit 115V Stromversorgung.
- Verwendet 0.023 - 0.035 Zoll Drahtdurchmesser je nach Typ.
