Ersatzteilliste und Schaltplan für Lincoln Electric Invertec 135S, 150S & 170S
Detaillierte Ersatzteillisten, Explosionszeichnungen und elektrische Schaltpläne für die Schweißgeräte Lincoln Electric Invertec 135S, 150S und 170S. Nutzen Sie dieses Dokument zur Identifizierung von Bauteilen und für Reparaturarbeiten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Referenzhandbuch für die Schweißgeräte der Serie Lincoln Electric Invertec 135S, 150S und 170S. Es enthält keine Bedienungsanleitung für den Schweißbetrieb, sondern konzentriert sich ausschließlich auf die Identifizierung von Ersatzteilen, Explosionszeichnungen der Gerätekomponenten sowie elektrische Schaltpläne für verschiedene Geräte-Codes.
Verwenden Sie dieses Dokument, um die korrekten Ersatzteilnummern für Reparaturen zu finden. Stellen Sie sicher, dass Sie den spezifischen CODE Ihres Geräts (zu finden auf dem Typenschild) mit den Angaben in den Tabellen abgleichen, da sich Bauteile je nach Modell und Produktionscode unterscheiden können.
Explosionszeichnungen und Ersatzteile
Das Dokument ist in drei Hauptabschnitte für die verschiedenen Modelle unterteilt:

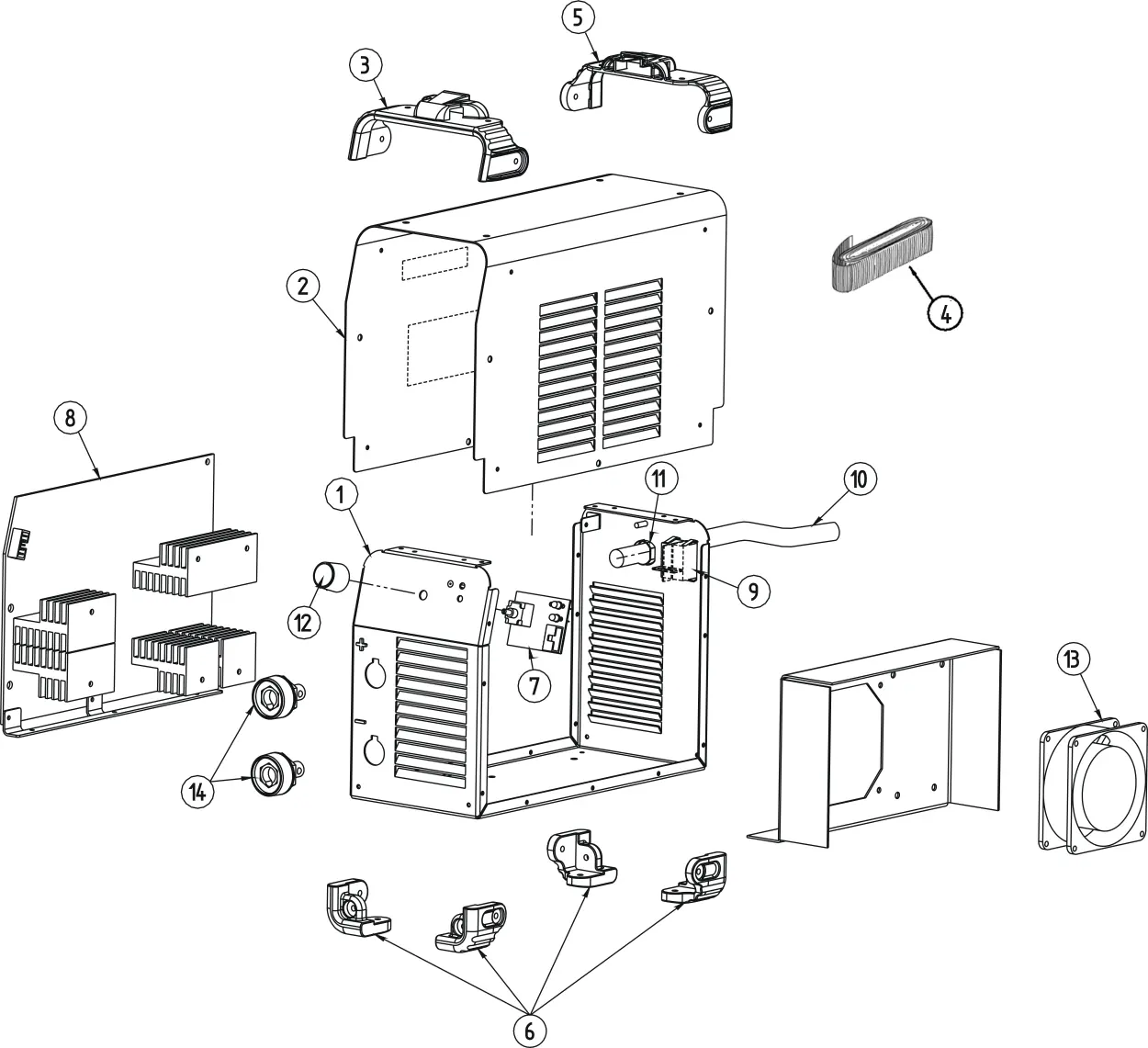

- Figure A (Machine Assembly 135S): Detaillierte Darstellung der Komponenten für das Modell 135S.

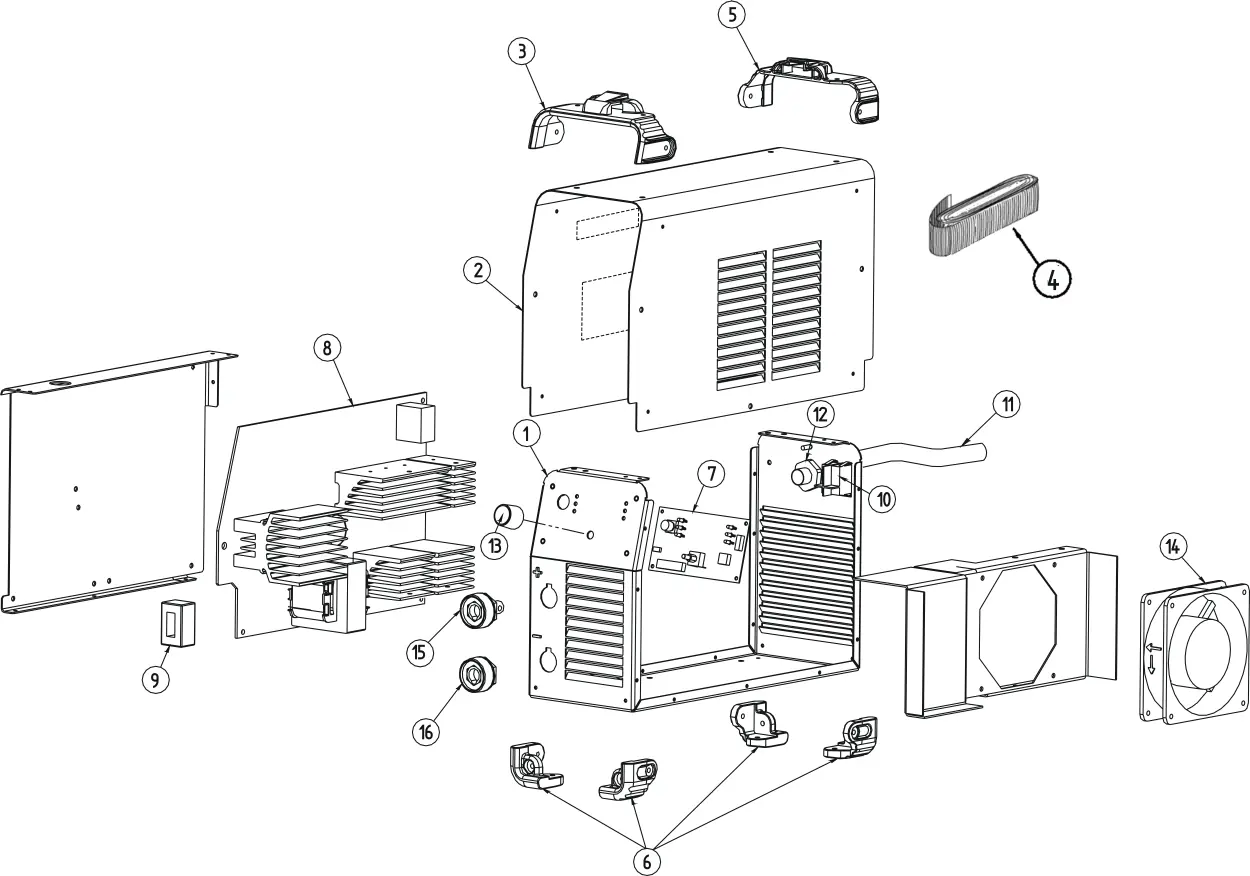

- Figure B (Machine Assembly 150S): Detaillierte Darstellung der Komponenten für das Modell 150S.

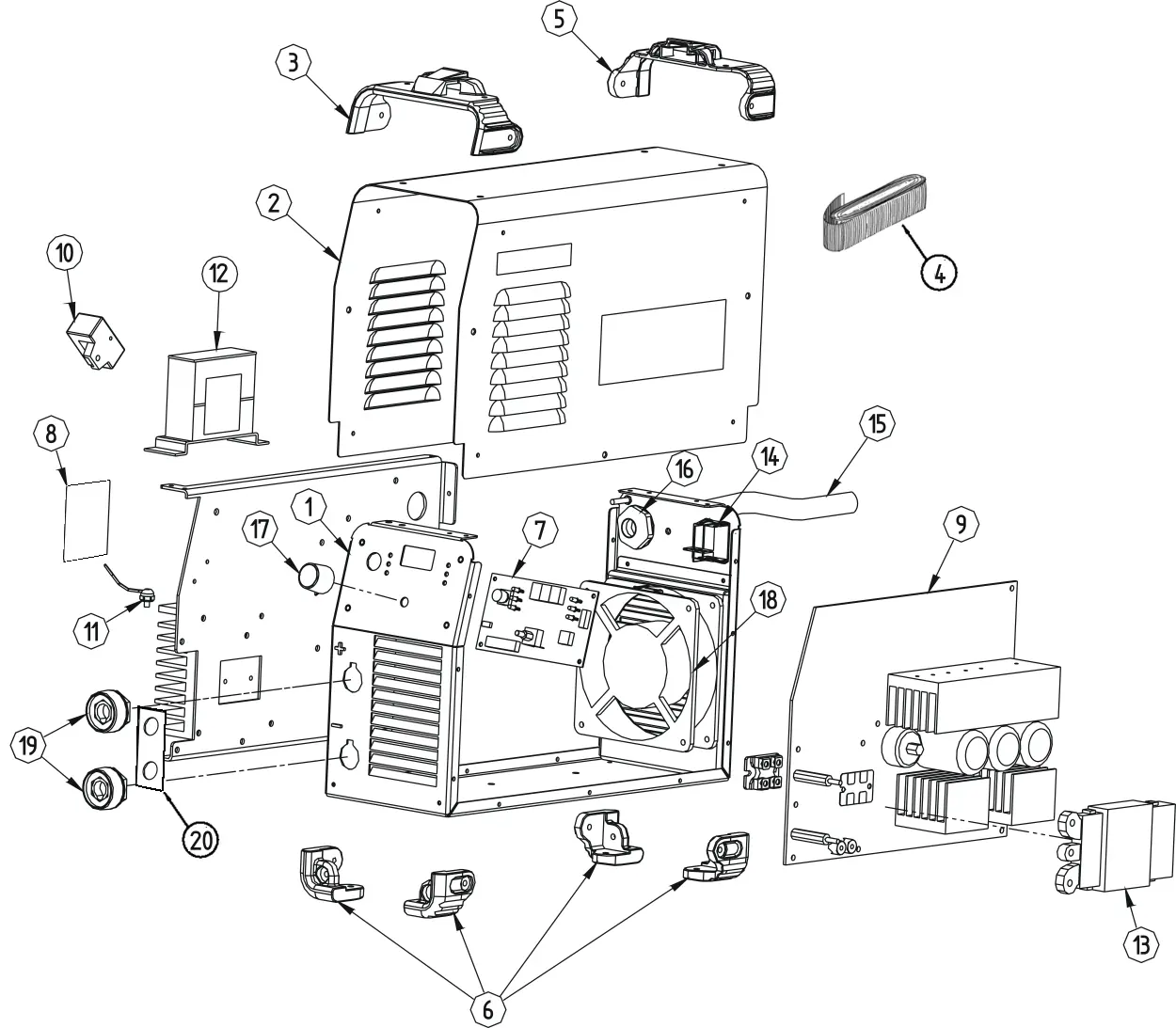

- Figure C (Machine Assembly 170S): Detaillierte Darstellung der Komponenten für das Modell 170S.
Jede Explosionszeichnung enthält nummerierte Positionen, die in den zugehörigen Tabellen aufgeführt sind. Die Tabellen enthalten die Artikelbeschreibung, die Teilenummer (Part Number) und die benötigte Menge (QTY). Fett gedruckte Artikel in den Listen sind empfohlene Ersatzteile.
Elektrische Schaltpläne
Die Schaltpläne sind nach Geräte-Codes gruppiert, um eine präzise Fehlerdiagnose und Reparatur zu ermöglichen:

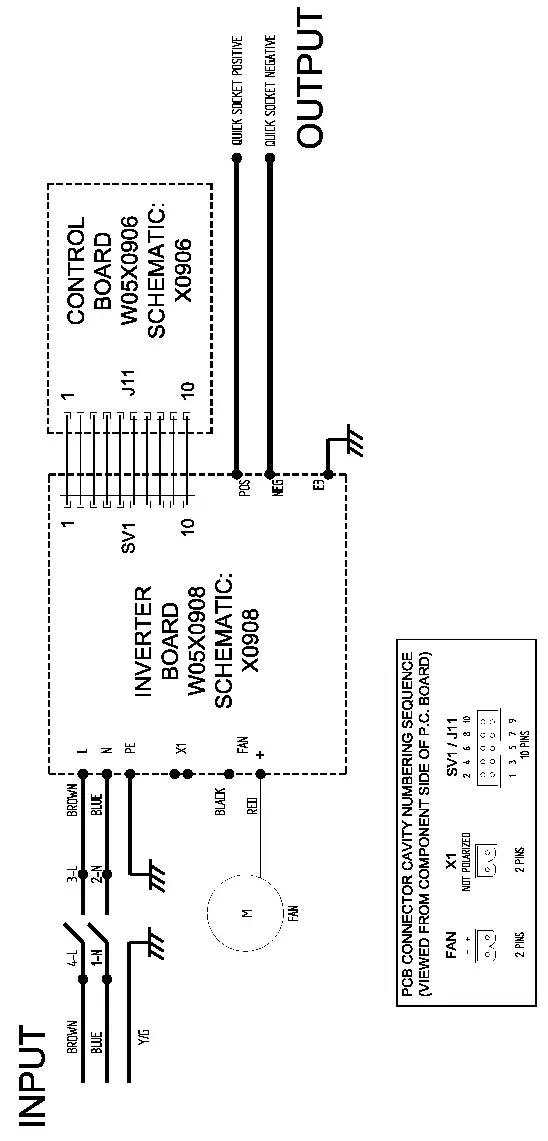

- CODE 52066, 52106: Schaltplan für die entsprechenden Gerätevarianten.
- CODE 52067, 52096: Schaltplan für die entsprechenden Gerätevarianten.
- CODE 52068, 52097: Schaltplan für die entsprechenden Gerätevarianten.
Diese Diagramme zeigen die internen Verbindungen der Platinen (Control Board, Inverter Board), Schalter, Sensoren und Anschlüsse.
Kontakt und Service
Für technischen Support oder Ersatzteilbestellungen wenden Sie sich bitte an den Hersteller:
Lincoln Electric Bester Sp. z o.o.ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Polandwww.lincolnelectric.eu
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Identifizierung des korrekten Ersatzteils
Vergleichen Sie den CODE Ihres Geräts mit der Tabelle auf Seite 2, um die richtige Figure-Nummer und Teilenummer zu finden.
Unterschiedliche Bauteile bei gleichen Modellen
Prüfen Sie anhand der Teileliste, ob für Ihren spezifischen CODE (z.B. CE vs. AUS Version) unterschiedliche Komponenten wie Netzkabel oder Platinen gelistet sind.
Vor der Verwendung
- Identifizieren Sie das Modell (135S, 150S oder 170S).
- Suchen Sie den CODE auf dem Typenschild Ihres Schweißgeräts.
- Verwenden Sie die entsprechende Figure-Nummer (A, B oder C) für die Explosionszeichnung.
- Prüfen Sie die Teilenummer in der Tabelle, bevor Sie eine Bestellung aufgeben.
Abbildungen und Diagramme
- Figure A, B, C: Explosionszeichnungen zur Lokalisierung von Bauteilen im Gehäuse.
- Schaltpläne: Detaillierte elektrische Verbindungspläne für die Fehlersuche an Platinen und Anschlüssen.
Modellkompatibilität
- Einige Teile sind spezifisch für CE- oder AUS-Versionen (z.B. Netzkabel).
- Die Schaltpläne sind strikt an die angegebenen CODE-Nummern gebunden.
