Bedienungsanleitung für Sealey TIG/MMA Inverter-Schweißgerät TIG130/TIG160

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Sicherheitsanweisungen und Betriebsabläufe für die Sealey Inverter-Schweißgeräte TIG130 und TIG160. Vor der Inbetriebnahme ist es zwingend erforderlich, die elektrischen Sicherheitsvorkehrungen zu lesen, insbesondere die Verwendung eines Fehlerstromschutzschalters (RCD) und die Prüfung der Stromversorgung. Das Gerät darf nur von geschultem Personal bedient werden, das geeignete Schutzkleidung (Schweißmaske, Handschuhe, Sicherheitsschuhe) trägt.

Einleitung

Die Inverter-Schweißgeräte TIG130 und TIG160 sind für TIG- und Lichtbogenschweißanwendungen konzipiert. Sie eignen sich zum Schweißen von Stahl, Edelstahl, Kupfer, Nickel, Titan und deren Legierungen. Die Geräte sind lüftergekühlt und verfügen über ein robustes Gehäuse aus gepresstem Stahl.

Technische Daten

Die Geräte unterscheiden sich in ihrer Leistung:

• TIG130: 20-130A Ausgangsleistung, 4.25kW Leistungsaufnahme, 1.6-3.2mm Elektrodenkapazität.
• TIG160: 20-160A Ausgangsleistung, 5.1kW Leistungsaufnahme, 1.6-4.0mm Elektrodenkapazität.
• Gemeinsam: 230V Stromversorgung, IP21S Schutzklasse.

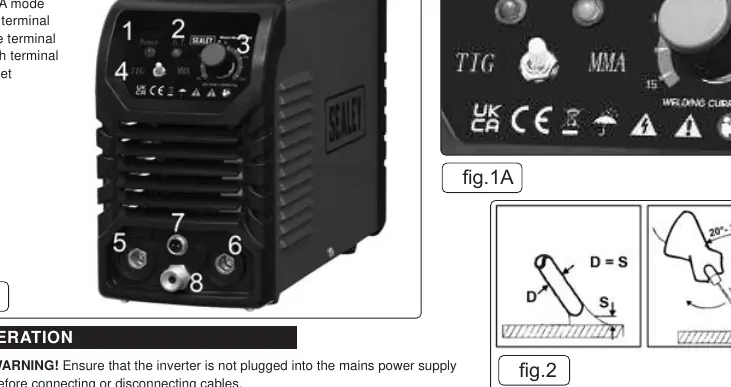

Betrieb und Einrichtung

Stellen Sie sicher, dass das Gerät nicht an das Stromnetz angeschlossen ist, bevor Sie Kabel anschließen oder trennen.

TIG-Schweißmodus

1. Wählen Sie die TIG-Modus-Position am Schalter.
2. Schließen Sie das Erdungskabel an den POSITIVEN (+) Anschluss an.
3. Schließen Sie das TIG-Brennerkabel an den TIG-Brenneranschluss an.
4. Verbinden Sie die Gasleitung mit dem Gasauslass und die Gasflasche mit dem Gaseinlass an der Rückseite des Geräts.

MMA-Schweißmodus (Lichtbogenschweißen)

1. Wählen Sie die MMA-Modus-Position am Schalter.
2. Schließen Sie den Elektrodenhalter an den POSITIVEN (+) Anschluss an.
3. Schließen Sie das Werkstückkabel (Masseklemme) an den NEGATIVEN (-) Anschluss an.
4. Befestigen Sie die Klemme so nah wie möglich an der Schweißstelle am Werkstück oder an einer metallischen Werkbank.

Schweißvorgang

Schlagen Sie die Elektrode wie ein Streichholz auf dem Werkstück an. Sobald der Lichtbogen gezündet ist, halten Sie einen Abstand zum Werkstück ein, der dem Durchmesser der Elektrode entspricht. Halten Sie den Elektrodenwinkel während des Schweißens zwischen 20º und 30º. Am Ende der Schweißnaht führen Sie das Ende der Elektrode zurück, um den Schweißkrater zu füllen, und heben Sie die Elektrode schnell an.

Wartung

Vor Wartungsarbeiten muss das Gerät vom Stromnetz getrennt werden. Wichtig: Warten Sie nach dem Ausschalten 10-15 Sekunden, bis sich der Kondensator entladen hat. Entfernen Sie regelmäßig Staub aus dem Inneren des Geräts mit einem Niederdruck-Luftstrom (max. 1 bar). Richten Sie keine Druckluft direkt auf die elektronischen Platinen; verwenden Sie stattdessen eine weiche Bürste. Überprüfen Sie regelmäßig alle elektrischen Verbindungen auf festen Sitz und die Kabel auf Isolationsschäden.

Fehlerbehebung

Bei Problemen prüfen Sie:

• Ob der Schweißstrom für den Elektrodendurchmesser geeignet ist.
• Ob die Betriebsleuchte leuchtet (bei Ausfall Netzanschluss prüfen).
• Ob die Überhitzungsanzeige leuchtet (Gerät abkühlen lassen).
• Ob ein Kurzschluss vorliegt oder die Masseklemme korrekt am Werkstück befestigt ist.
