Bedienungsanleitung für Lincoln Electric Weld-Pak 140HD Schweißgerät
Schnellstart-Anleitung und technischer Leitfaden für das Lincoln Electric Weld-Pak 140HD Schweißgerät. Erfahren Sie alles über Einrichtung, Drahtvorschub, Schweißprozesse und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Lincoln Electric Weld-Pak 140HD ist ein kompaktes Schweißgerät für den Betrieb an einer 120V-Stromquelle. Es unterstützt sowohl MIG-Schweißen (mit Schutzgas) als auch Flux-Cored-Schweißen (ohne Gas). Die Bedienung erfolgt über zwei einfache Drehregler. Achten Sie bei der Einrichtung besonders auf die korrekte Einstellung der Drahtvorschubspannung und die Wahl der passenden Kontaktspitze für den verwendeten Drahtdurchmesser.
Produktbeschreibung

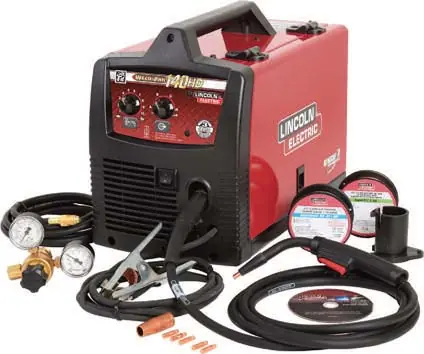

Das Weld-Pak 140HD zeichnet sich durch ein robustes Gehäuse und ein leistungsstarkes Drahtvorschubsystem aus. Das Gerät ist für den Einsatz in Werkstätten, auf Bauernhöfen oder im Heimbereich konzipiert. Es bietet eine präzise Steuerung des Lichtbogens und ist für verschiedene Blechstärken geeignet.
Einrichtung und Drahtvorschub
Das Gerät verfügt über ein werkzeugloses Drahtvorschubsystem, das den Wechsel der Drahtrollen erleichtert. Die duale Drahtvorschubrolle sorgt für einen gleichmäßigen Transport des Schweißdrahtes. Die Spannung des Drahtvorschubs ist einstellbar und verfügt über eine numerische Anzeige, um die optimale Einstellung für verschiedene Drahtdurchmesser schnell zu finden.
Schweißprozesse
Das Gerät unterstützt zwei Hauptprozesse:
- MIG-Schweißen: Erfordert eine Schutzgasflasche (Ar/CO2-Mischung) und den entsprechenden Gasregler.
- Flux-Cored-Schweißen: Ideal für tieferes Eindringen bei dickerem Stahl, erfordert kein externes Schutzgas.
Die Polarität kann für den jeweiligen Prozess einfach und werkzeuglos angepasst werden.
Technische Daten
- Eingangsspannung: 120V / 1 Phase / 60Hz
- Ausgangsstrombereich: 30 - 140 A
- Einschaltdauer: 90A / 19.5V bei 20%
- Gewicht: 22,7 kg
- Abmessungen: 357 x 258 x 472 mm
Wartung und Zubehör
Das Gerät ist "Spool Gun Ready", was bedeutet, dass eine optionale Spool-Gun für das Schweißen von Aluminium angeschlossen werden kann. Zur Wartung gehört die regelmäßige Überprüfung der Kontaktspitzen und der Drahtvorschubrollen. Verwenden Sie für beste Ergebnisse stets Original-Verbrauchsmaterialien von Lincoln Electric.
Praktische Hilfe
Typische Probleme
Draht verheddert sich oder wird nicht gleichmäßig zugeführt.
Überprüfen Sie die Spannung des Drahtvorschubs. Stellen Sie sicher, dass die Drahtvorschubrolle korrekt für den verwendeten Drahtdurchmesser installiert ist.
Schlechte Lichtbogenqualität.
Überprüfen Sie die Polaritätseinstellungen am Gerät. Stellen Sie sicher, dass die Kontaktspitze sauber ist und zum Drahtdurchmesser passt.
Kein Schutzgasfluss beim MIG-Schweißen.
Überprüfen Sie den Gasregler, die Schlauchverbindungen und ob die Gasflasche ausreichend gefüllt ist.
Vor der Verwendung
- Stellen Sie sicher, dass eine 120V-Stromversorgung verfügbar ist.
- Wählen Sie den passenden Schweißprozess (MIG oder Flux-Cored).
- Überprüfen Sie, ob die Drahtvorschubrolle zum Drahtdurchmesser passt (0,6 - 0,9 mm).
- Installieren Sie die passende Kontaktspitze für den verwendeten Draht.
- Prüfen Sie die Polaritätseinstellungen für den gewählten Prozess.
Technische Daten in der Praxis
- 90A / 19.5V @ 20%
- Die Einschaltdauer: Das Gerät kann bei 90 Ampere für 2 Minuten innerhalb eines 10-Minuten-Zyklus betrieben werden.
Abbildungen und Diagramme
- Die Drahtvorschubeinheit befindet sich im Inneren des Gehäuses und ermöglicht den werkzeuglosen Wechsel der Rollen.
- Die Vorderseite enthält zwei Drehregler zur Einstellung von Spannung und Drahtvorschubgeschwindigkeit.
Modellkompatibilität
- Aluminiumschweißen erfordert die optionale K2532-1 Magnum Spool Gun.
- Für CO2-Schutzgas ist ein zusätzlicher Flaschenadapter (S19298) erforderlich.
