Bedienungsanleitung für Honeywell Platinum Series 3-fach Steckdosenleiste mit USB
Erfahren Sie, wie Sie Ihre Honeywell Platinum Series Steckdosenleiste mit USB-Anschlüssen sicher installieren, verwenden und Fehler beheben. Vollständige Anleitung zu Funktionen, technischen Daten und Sicherheitshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Honeywell Platinum Series Steckdosenleiste bietet 3 AC-Steckdosen, 1 USB-C-Port und 2 USB-A-Ports mit Überspannungsschutz (471 Joule) und einer Safe Shutdown-Funktion. S. 2, 3
Wichtigste Schritte
- Installation: Direkt in eine geerdete Wandsteckdose einstecken. S. 4
- Fehlerbehebung bei LED-Ausfall: Wenn die blaue LED erlischt, ist der Schutz verbraucht und das Gerät muss ersetzt werden. S. 2, 5
Erste Inbetriebnahme
- Steckdosenleiste in eine geerdete Steckdose einstecken und Geräte anschließen. S. 4
Probleme und Lösungen
Kein Strom
Stecker und Stromverbindungen prüfen.
S. 5
USB lädt nicht
Anderen Port testen oder Originalkabel verwenden.
S. 5Wartung und Reset
- Das Gerät verfügt über einen automatischen Rückstellschalter (Reset) bei Überlastung. S. 2, 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| AC-Leistung | Max 2440W, 9.76A, 250V~ 50/60Hz | Maximale elektrische Belastbarkeit. | S. 2 |
| USB-C Ausgang | 5.0V-3.0A, 9.0V-2.22A, 12.0V-1.67A (20W Max) | Ladeleistung des USB-C Ports. | S. 2 |
| Überspannungsschutz | 471 Joule | Energieaufnahme bei Spannungsspitzen. | S. 2 |
Wo es im PDF steht
- Inhalt und Spezifikationen S. 2
- Produktaufbau (Diagramme) S. 3, 4, 9, 10
- Fehlerbehebung S. 5, 10
Inhaltsverzeichnis

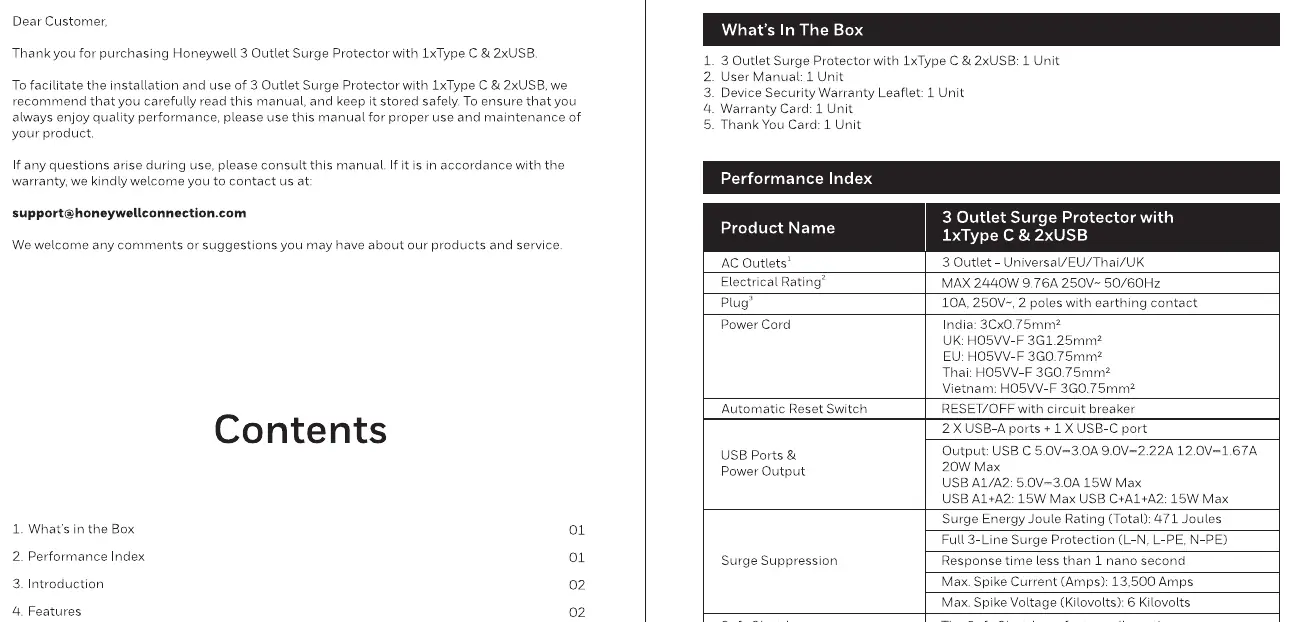

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Steckdosenleiste der Honeywell Platinum Series bietet Schutz vor Überspannungen und Spannungsspitzen für Ihre elektronischen Geräte. Sie verfügt über drei AC-Steckdosen sowie USB-A- und USB-C-Ladeanschlüsse. Ein wesentliches Merkmal ist die Safe Shutdown-Funktion, die den Schutzstatus überwacht. Wenn die blaue LED erlischt, ist der Überspannungsschutz verbraucht und das Gerät sollte ausgetauscht werden.
Produktübersicht
Das Gerät ist mit einem automatischen Rückstellschalter (Reset) ausgestattet, der bei Überlastung auslöst. Die Anordnung der Steckdosen und Anschlüsse variiert je nach regionaler Ausführung (EU, UK, IN/VT, TH), umfasst jedoch immer:
- 3 AC-Steckdosen
- 1 USB-C-Port
- 2 USB-A-Ports
- Ein-/Ausschalter mit Reset-Funktion
- LED-Anzeige für den Schutzstatus
Installation und Inbetriebnahme
Die Installation ist einfach und erfordert keine speziellen Werkzeuge:
- Stecken Sie die Steckdosenleiste direkt in eine ordnungsgemäß geerdete Wandsteckdose.
- Schließen Sie Ihre Geräte direkt an die Steckdosenleiste an.
- Schalten Sie die angeschlossenen Geräte ein.
Sicherheitshinweise
- Verwenden Sie das Produkt nur in Innenräumen.
- Schließen Sie die Steckdosenleiste nicht an eine nicht ordnungsgemäß geerdete Steckdose an, da dies die Garantie ungültig macht.
- Vermeiden Sie den Kontakt mit Flüssigkeiten.
- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Öfen oder Kerzen auf.
- Verbinden Sie die Steckdosenleiste nicht mit anderen Verlängerungskabeln oder Mehrfachsteckern (keine Reihenschaltung).
Fehlerbehebung
Sollten Probleme auftreten, prüfen Sie zunächst die Stromverbindung und ob die angeschlossenen Geräte eingeschaltet sind. Wenn ein USB-Gerät nicht lädt, versuchen Sie ein anderes Kabel oder einen anderen USB-Port. Wenn die blaue Schutz-LED nicht leuchtet, ist der Überspannungsschutz nicht mehr aktiv und das Gerät muss ersetzt werden.
Technische Daten
Das Gerät unterstützt eine maximale Leistung von 2440W (9.76A, 250V~ 50/60Hz). Die USB-C-Schnittstelle bietet eine Ladeleistung von bis zu 20W, während die USB-A-Ports bis zu 15W liefern.
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Typische Probleme
Kein Strom an angeschlossenen Geräten
Stellen Sie sicher, dass der Stecker fest in einer funktionierenden Wandsteckdose sitzt und die angeschlossenen Geräte eingeschaltet sind.
USB-Gerät lädt nicht
Trennen Sie das USB-Kabel und versuchen Sie einen anderen Port. Verwenden Sie nach Möglichkeit das Original-Ladekabel des Herstellers.
Blaue 'Protected'-LED leuchtet nicht
Der Überspannungsschutz ist verbraucht. Das Gerät bietet keinen Schutz mehr und sollte ausgetauscht werden.
Vor der Verwendung
- Prüfen Sie, ob die Wandsteckdose ordnungsgemäß geerdet ist.
- Stellen Sie sicher, dass die Gesamtlast 2440W nicht überschreitet.
- Vergewissern Sie sich, dass das Gerät nicht in der Nähe von Flüssigkeiten oder Wärmequellen platziert wird.
- Schließen Sie die Steckdosenleiste direkt an die Wandsteckdose an, nicht an andere Verlängerungskabel.
Technische Daten in der Praxis
- Überspannungsschutz
- 471 Joule Kapazität zum Schutz vor Spannungsspitzen.
- Safe Shutdown
- Automatische Abschaltung der Schutzfunktion bei Überlastung; signalisiert durch das Erlöschen der blauen LED.
- USB-C Ausgang
- Unterstützt bis zu 20W Ladeleistung.
Abbildungen und Diagramme
- Die Diagramme zeigen die Position des Ein-/Ausschalters (Reset), der Steckdosen, der USB-Ports und der LED-Anzeigen für die verschiedenen regionalen Modelle (EU, UK, IN/VT, TH).
Modellkompatibilität
- Nur für den Gebrauch in Innenräumen geeignet.
- Nicht für die Reihenschaltung mit anderen Steckdosenleisten geeignet.
