Installationsanleitung für Honeywell VM721V1 AMR 2-Pin Geschwindigkeitssensor

Installationsanleitung und technische Daten für den Honeywell VM721V1 AMR 2-Pin Geschwindigkeitssensor. Enthält Informationen zu Montage, Löten, elektrischen Spezifikationen und Sicherheitshinweisen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Honeywell VM721V1 ist ein AMR 2-Pin Geschwindigkeitssensor. Er erfordert ESD-Schutz bei der Handhabung, eine Versorgungsspannung von 4-24V und darf nicht mit Hochdruck gereinigt werden. S. 1

Wichtigste Schritte

  • Löten des Sensors S. 1
  • Reinigung des Sensors S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Versorgungsspannung 4.0 V - 24 V Betriebsspannungsbereich S. 1
Schaltfrequenz 35 kHz Maximale Schaltfrequenz S. 1

Wo es im PDF steht

  • Technische Daten und Löthinweise S. 1
  • Diagramme und Grenzwerte S. 2
  • Montage und Abmessungen S. 3
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Honeywell VM721V1 ist ein AMR (Anisotropic Magnetoresistive) 2-Pin Geschwindigkeitssensor, der zur Erkennung der Drehzahl eines Ringmagnet-Encoders entwickelt wurde. Die Anleitung enthält kritische Hinweise zur Handhabung, da das Bauteil empfindlich gegenüber elektrostatischer Entladung (ESD) ist. Es darf nur an einem ESD-geschützten Arbeitsplatz gehandhabt werden.

Montage und Ausrichtung

Der Sensor kann in zwei Ausrichtungen montiert werden:

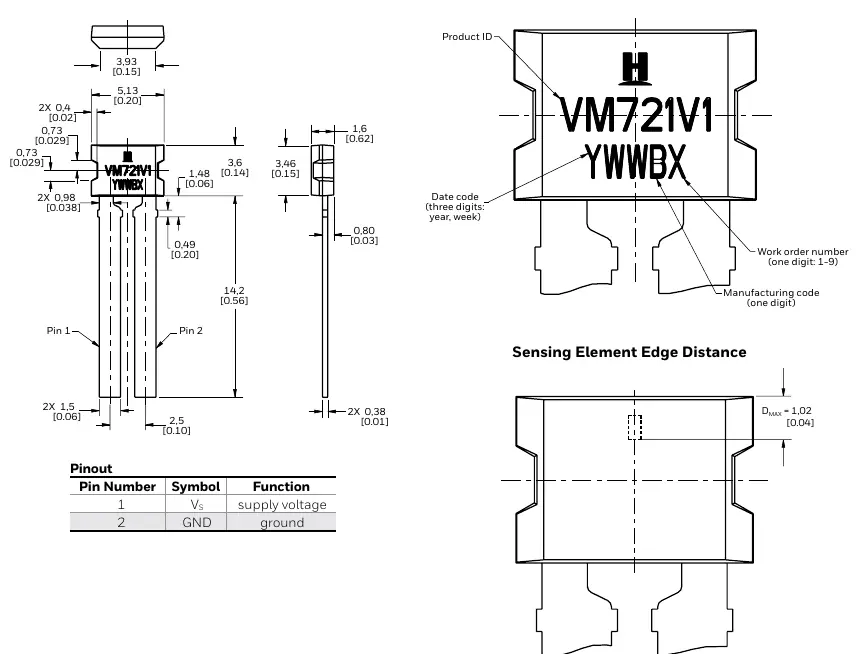

Abmessungen und Produktkennzeichnung
Abmessungen und Produktkennzeichnung
  • Radial: Der Sensor ist seitlich zum Ringmagneten positioniert.
  • Axial: Der Sensor ist stirnseitig zum Ringmagneten positioniert.

Achten Sie bei der Montage auf die korrekte Ausrichtung zum Magnetfeld, um eine präzise Erfassung zu gewährleisten.

Löten und Montagehinweise

Bei der Montage und beim Löten sind folgende Vorsichtsmaßnahmen zu treffen:

  • Löten: Wellenlöten bei 250°C bis 260°C für maximal drei Sekunden.
  • Mechanische Belastung: Stellen Sie sicher, dass die Anschlüsse bei Form- oder Schneidevorgängen ausreichend gestützt werden, um Spannungen im Kunststoffgehäuse zu vermeiden.
  • Temperatur: Begrenzen Sie die Einwirkung hoher Temperaturen.
  • Reinigung: Verwenden Sie keinen Hochdruckreiniger, da dies Verunreinigungen in das Gehäuse drücken kann. Nutzen Sie stattdessen eine agitierten Spülung.

Elektrischer Anschluss

Der Sensor verfügt über zwei Pins:

Blockschaltbild
Blockschaltbild
  • Pin 1: Vs (Versorgungsspannung)
  • Pin 2: GND (Masse)

Technische Daten

Der Sensor arbeitet in einem Versorgungsspannungsbereich von 4,0 V bis 24 V. Die Schaltfrequenz beträgt bis zu 35 kHz. Der Betriebstemperaturbereich liegt zwischen -40°C und 150°C.

Sicherheitshinweise

Verwenden Sie dieses Produkt niemals für Anwendungen, bei denen ein Ausfall zu lebensgefährlichen Situationen oder Sachschäden führen könnte, ohne sicherzustellen, dass das Gesamtsystem entsprechend ausgelegt und abgesichert ist.

Herstellerinformationen

Honeywell International Inc.

Markenprofil

Praktische Hilfe

Typische Probleme

ESD-Schäden

Handhaben Sie das Produkt ausschließlich an einem ESD-geschützten Arbeitsplatz.

Beschädigung durch Löten

Stützen Sie die Anschlüsse bei der Bearbeitung und halten Sie die Löttemperatur von 250°C-260°C für maximal 3 Sekunden ein.

Beschädigung durch Reinigung

Verwenden Sie keinen Hochdruckreiniger. Nutzen Sie eine agitierten Spülung.

Vor der Verwendung

  • ESD-Schutzmaßnahmen am Arbeitsplatz sicherstellen.
  • Montageart (Radial oder Axial) für die Anwendung festlegen.
  • Lötparameter (250-260°C, max. 3s) prüfen.
  • Versorgungsspannung (4-24V) sicherstellen.
  • Pinbelegung (Pin 1: Vs, Pin 2: GND) prüfen.

Technische Daten in der Praxis

Versorgungsspannung (Vs)
4,0 V bis 24 V (bei -40°C bis 110°C).
Schaltfrequenz
Maximal 35 kHz.
Betriebstemperatur
-40°C bis 150°C.

Abbildungen und Diagramme

  • Blockschaltbild zeigt die interne Struktur mit MR-Sensor, Verstärker und Komparator.
  • Anwendungsschaltung zeigt den Anschluss der Versorgungsspannung und des Messwiderstands.
  • Übertragungscharakteristik zeigt das Ausgangssignal in Abhängigkeit von Nord- und Südpol.

Modellkompatibilität

  • Erfordert einen Ringmagnet-Encoder als Zielobjekt.
  • Große, streuende Magnetfelder in der Nähe können die Sensorleistung beeinträchtigen.
