Bedienungsanleitung für Hobbywing Platinum HV 200A ESC
Schnellstartanleitung und technischer Leitfaden für den Hobbywing Platinum HV 200A ESC. Erfahren Sie alles über Verkabelung, Programmierung, Flugmodi, RPM-Standardisierung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hobbywing Platinum HV 200A ESC ist ein elektronischer Drehzahlregler für RC-Modelle. Er unterstützt 6-14S LiPo-Akkus, bietet vier Flugmodi (Fixed-wing, Heli-Linear, Heli-Elf, Heli-Store) und verfügt über umfangreiche Schutzfunktionen sowie Telemetrie-Datenaufzeichnung. S. 1
Wichtigste Schritte
- ESC/Radio Kalibrierung durchführen S. 1
- RPM-Standardisierung für Governor-Modus S. 1
- Programmierung via LCD-Box oder WIFI Express S. 1
Erste Inbetriebnahme
- Sender einschalten, Drossel auf Null, Akku anschließen, Signal abwarten. S. 1
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Rote LED blinkt, Pieptöne
Eingangsspannung prüfen, Drosselsignal prüfen, Drosselposition prüfen.
S. 1Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| BB, BB, BB... | Eingangsspannung außerhalb des Bereichs. | Spannung prüfen. | S. 1 |
| B-, B-, B-... | Drosselsignal verloren. | Verkabelung prüfen. | S. 1 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Dauerstrom | 200A | Maximaler Dauerstrom. | S. 1 |
| Spitzenstrom | 300A | Maximaler Spitzenstrom. | S. 1 |
| Eingangsspannung | 6-14S LiPo | Unterstützter Akkutyp. | S. 1 |
Wo es im PDF steht
- Technische Daten und Warnungen S. 1
- Verkabelung und Inbetriebnahme S. 1
- Programmierung S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation, Konfiguration und den Betrieb des Hobbywing Platinum HV 200A ESC (Electronic Speed Controller). Das Gerät ist für den Einsatz in RC-Flugzeugen und Hubschraubern konzipiert. Vor der Inbetriebnahme müssen alle Kabelverbindungen isoliert und die Stromkonfiguration überprüft werden, um Schäden am Motor oder Regler zu vermeiden.
Technische Daten
- Modelle: Platinum HV 200A SBEC V4.1, Platinum HV 200A OPTO V4.1
- Dauer-/Spitzenstrom: 200A / 300A
- Eingangsspannung: 6-14S LiPo
- BEC (nur SBEC-Version): Schaltregler, 5-8V einstellbar, Dauer-/Spitzenstrom 10A/30A
- Abmessungen/Gewicht: 105x50x36mm / 325g
Verkabelung
Die Verkabelung variiert je nach Modell (SBEC oder OPTO):
- BEC-Ausgangskabel (Rot/Braun): Bei der SBEC-Version an einen freien Kanal am Empfänger oder Flybarless-System anschließen.
- RPM-Signalkabel (Gelb): An den RPM-Eingang des Flybarless-Systems anschließen.
- Drosselsignalkabel (Weiß/Rot/Schwarz): An den TH-Kanal des Empfängers oder Flybarless-Systems anschließen.
Erste Inbetriebnahme
- Sender einschalten und den Drosselknüppel auf die unterste Position stellen.
- Akku an den ESC anschließen. Der Motor gibt ein Signal ("♪ 123") aus, um die Betriebsbereitschaft zu bestätigen.
- Der Motor piept entsprechend der Anzahl der angeschlossenen LiPo-Zellen.
- Ein langer Piepton signalisiert, dass das System bereit ist.
ESC-Programmierung

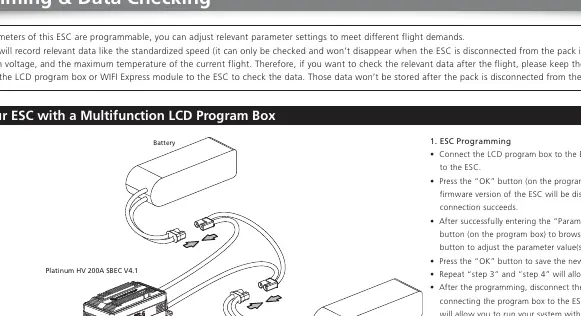

Der ESC kann über eine Multifunktions-LCD-Programmbox oder das WIFI Express-Modul konfiguriert werden:
- LCD-Programmbox: Verbinden Sie die Box über das 3-Pin-Kabel mit dem ESC. Nutzen Sie die Tasten "OK", "ITEM" und "VALUE", um Parameter anzupassen. Nach der Änderung muss der ESC aus- und wieder eingeschaltet werden.
- WIFI Express: Verbinden Sie das Modul mit dem ESC und nutzen Sie die "HW Link" App auf Ihrem Smartphone, um Parameter anzupassen oder Daten auszulesen.
Programmierbare Parameter
Der ESC bietet vier Flugmodi:
- Fixed-wing: Motor startet bei 5% Drossel.
- Helicopter (Linear Throttle/External Governor): Unterstützt Soft-Start.
- Helicopter (Elf Governor): Motor startet bei 40% Drossel, RPM-Standardisierung erforderlich.
- Helicopter (Store Governor): Motor startet bei 40% Drossel, speichert die RPM-Kurve.
RPM-Standardisierung
Für die Governor-Modi (Elf/Store) ist eine RPM-Standardisierung notwendig:
- Stellen Sie sicher, dass die Hauptrotorblätter auf 0° Pitch stehen.
- Nutzen Sie die Standard-Drosselkurve des Senders.
- Starten Sie den Motor und bringen Sie die Drossel auf 50%.
- Warten Sie, bis die Drehzahl stabil ist, und beenden Sie den Vorgang (Drossel auf 0 oder Throttle Cut).
Schutzfunktionen und Fehlermeldungen
Der ESC verfügt über diverse Schutzmechanismen:
- Start-up-Schutz: Erkennt Fehler beim Anlauf.
- Thermischer Schutz: Reduziert die Leistung bei Überhitzung (>110°C).
- Drosselsignalverlust: Schaltet den Ausgang bei Signalverlust (>0,25s) ab.
- Überlastschutz: Schaltet bei plötzlicher Lastspitze ab.
- Niederspannungsschutz: Reduziert die Leistung bei Unterschreiten der Grenzspannung.
Praktische Hilfe
Typische Probleme
Motor piept und rote LED blinkt
Überprüfen Sie die Eingangsspannung, das Drosselsignal oder ob der Drosselknüppel nicht auf Null steht.
ESC überhitzt
Sorgen Sie für bessere Kühlung oder reduzieren Sie die Last. Der ESC reduziert die Leistung automatisch.
RPM-Standardisierung schlägt fehl
Stellen Sie sicher, dass der Pitch bei 0° liegt und die Drossel bei 50% während der Kalibrierung.
Vor der Verwendung
- Alle Kabelverbindungen auf Isolierung prüfen.
- Drosselweg (ESC/Radio Calibration) kalibrieren.
- Flugmodus korrekt wählen (Fixed-wing oder Helicopter).
- Akku-Zellenzahl prüfen (Auto-Erkennung oder manuell).
- Sender-Drosselkurve auf 0-100% prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Governor Parameter P/I
- Regler-Parameter zur Stabilisierung der Drehzahl bei Lastwechseln.
- Cutoff Voltage
- Spannungsgrenze pro Zelle, bei der der ESC die Leistung reduziert.
Abbildungen und Diagramme
- Verkabelungsschema zeigt den Anschluss von Motor, Akku, Empfänger und Programmier-Modul.
- Start-up-Prozess zeigt die Sequenz von Sender-Einschalten bis zur Betriebsbereitschaft.
- Programmier-Diagramme zeigen die Verbindung zur LCD-Box oder zum WIFI-Modul.
Modellkompatibilität
- Geeignet für 700-800 Klasse Elektro-Hubschrauber.
- Kompatibel mit LCD-Programmbox und WIFI Express Modul.
- Nicht für den Betrieb mit zu niedriger Akkuspannung geeignet.
