Bedienungsanleitung für Spektrum Firma 200A Smart Brushless Marine ESC

Wichtige Informationen aus der Anleitung

Der Spektrum Firma 200A Smart Brushless Marine ESC ist ein leistungsstarker elektronischer Drehzahlregler für ferngesteuerte Boote. Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise. Das Produkt ist nicht für Kinder unter 14 Jahren geeignet und darf nur in unbemannten, ferngesteuerten Fahrzeugen im Hobbybereich verwendet werden. Vor der Inbetriebnahme müssen alle Anweisungen gelesen werden.

Installation und Verkabelung

Montieren Sie den ESC und die Einschalttaste an einem gut belüfteten Ort im Fahrzeugchassis. Verbinden Sie die drei Motorkabel (A, B, C) mit den entsprechenden Kabeln am Motor. Falls der Motor in die falsche Richtung dreht, tauschen Sie zwei beliebige Kabel. Schließen Sie die Gas-Servoleitung an den Gasanschluss des Empfängers an. Schließen Sie keinen dedizierten Empfänger-Akku an, da der ESC den Empfänger über den Gasanschluss mit 6 V versorgt.

Wasserkühlung und Wartung

Für den Marine-Betrieb ist eine Wasserkühlung zwingend erforderlich. Das Wasser sollte zuerst durch den Regler, dann durch den Motor und schließlich zum Auslass fließen. Verwenden Sie Silikonschläuche. Nach Fahrten in nasser Umgebung ist eine Wartung notwendig: Schlamm abspülen, Akkus entnehmen, Kontakte trocknen und ggf. mit Druckluft Feuchtigkeit aus Spalten entfernen. Reinigen Sie das Fahrzeug niemals mit einem Hochdruckreiniger.

Kalibrierung

Stellen Sie den Gaskanal des Senders auf 100 % Weg und trimmen Sie auf Neutral. Schalten Sie den Sender ein, verbinden Sie den Akku und schalten Sie den ESC bei gedrückter SET-Taste ein. Wenn die rote LED blinkt, lassen Sie die Taste los. Folgen Sie den Schritten für Neutralstellung, Vollgas und Vollbremsung, indem Sie jeweils die SET-Taste drücken, wenn die entsprechende Position am Sender erreicht ist.

Programmierung

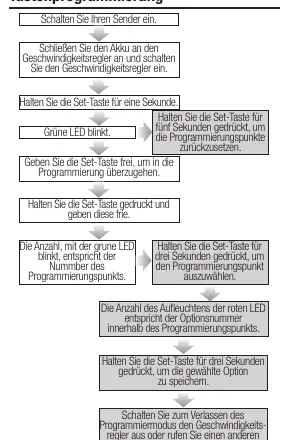

Die Programmierung kann über die SET-Taste am Regler, die SPMXCA200 SMART-Programmierbox oder direkt über kompatible Spektrum-Sender erfolgen. Über die Tastenprogrammierung können Parameter wie Fahrmodus, LiPo-Zellen, Abschaltspannung, Timing, Motordrehrichtung und BEC-Spannung angepasst werden.

Betrieb

Zum Einschalten Sender einschalten, Gas auf Neutral lassen und die Ein-/Aus-Taste am ESC drücken. Der Regler gibt Töne ab, die den Betrieb, die Anzahl der erkannten LiPo-Zellen und die Einsatzbereitschaft signalisieren. Zum Ausschalten die Taste drücken und den Akku abstecken. Belassen Sie den Akku bei Lagerung niemals angeschlossen.
