Installationsanleitung für HINKLEY Hardy Island Triangular LED Deck Sconce 16805
Erfahren Sie, wie Sie die HINKLEY Hardy Island Triangular LED Deck Sconce (Modell 16805) korrekt montieren und anschließen. Diese Anleitung enthält wichtige Schritte zur Wandmontage und Verkabelung für Niederspannungssysteme.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Leuchte erfordert eine Eingangsspannung von 9-15V AC. Die Montage erfolgt mittels der beiliegenden Schablone und #6 Holzschrauben. S. 1
Wichtigste Schritte
- Montage der Leuchte S. 1
- Verkabelung S. 1
Erste Inbetriebnahme
- Sicherstellen, dass die Spannung 9-15V AC beträgt und die Kabel korrekt mit dem Transformator verbunden sind. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 9-15V AC | Betriebsspannung | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der HINKLEY Hardy Island Triangular LED Deck Sconce (Modell 16805). Sie umfasst die Vorbereitung der Montagefläche, das Bohren der Löcher, die Befestigung der Leuchte sowie die korrekte Verkabelung für Niederspannungssysteme. Die Leuchte ist für den Betrieb mit 9-15 Volt Wechselstrom (AC) ausgelegt.
Montage der Leuchte
- Verwenden Sie die mitgelieferte Montageschablone, um die Bohrlöcher auf der Montagefläche zu markieren.
- Kleben Sie die Schablone an der gewünschten Stelle fest.
- Bohren Sie mit einem 3/32"-Bohrer Vorbohrungen an den markierten Punkten.
- Verwenden Sie #6 Kreuzschlitz-Holzschrauben. Schrauben Sie diese so weit ein, dass der Schraubenkopf ca. 3/16" (ca. 4,8 mm) von der Montagefläche entfernt bleibt.
- Falls die Verkabelung durch die Montagefläche geführt werden soll, bohren Sie das auf der Schablone markierte Loch.
Elektrischer Anschluss
Die Eingangsspannung für die Leuchte muss zwischen 9 und 15 Volt Wechselstrom (AC) liegen. Verbinden Sie beide Leuchtenkabel mit den Versorgungskabeln des Transformators unter Verwendung von Drahtmuttern.
Verlegung des Hauptkabels
- Das Hauptkabel muss in unmittelbarer Nähe der Leuchte oder eines Gebäudeteils (z. B. Haus oder Terrasse) verlegt werden.
- Das Kabel darf nicht vergraben werden, außer für maximal 15,2 cm (6 Zoll), um den Anschluss an das Hauptkabel zu ermöglichen.
- Das Kabel muss so gekürzt werden, dass der Anschluss an eine Verbindung innerhalb von 15,2 cm (6 Zoll) von einem Gebäudeteil oder der Leuchte erfolgt.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nicht
Überprüfen Sie, ob die Eingangsspannung zwischen 9-15V AC liegt und die Kabelverbindungen zum Transformator korrekt mit Drahtmuttern gesichert sind.
Vor der Verwendung
- Montageschablone (im Lieferumfang)
- #6 Kreuzschlitz-Holzschrauben
- Niederspannungstransformator (9-15V AC)
Technische Daten in der Praxis
- Eingangsspannung
- 9-15V AC erforderlich für den Betrieb.
- Schraubenabstand
- Schraubenkopf muss 3/16" (ca. 4,8 mm) von der Oberfläche abstehen.
Abbildungen und Diagramme
- Die Abbildung zeigt die korrekte Verkabelung mit Drahtmuttern.

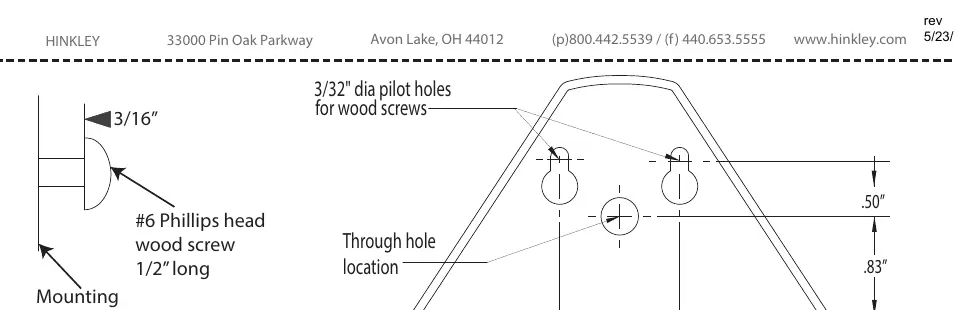

- Das Diagramm verdeutlicht die Abstände für die Schraubenmontage und die Position der Vorbohrungen.
Modellkompatibilität
- Nur für Niederspannungssysteme (9-15V AC) geeignet.
