Montageanleitung für Hinkley Edgewater LED-Wandleuchte 1670
Detaillierte Montage- und Installationsanleitung für die Hinkley Edgewater LED-Wandleuchte (Modell 1670). Enthält Schritte zur Befestigung, Verkabelung, Erdung und Abdichtung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die sichere Montage, elektrische Verkabelung und Abdichtung der Hinkley Edgewater LED-Wandleuchte (Modell 1670). S. 1, 2, 3
Wichtigste Schritte
- Montagebügel an der Anschlussdose befestigen. S. 1
- Elektrische Verbindungen gemäß I.S. 18 herstellen. S. 2
- Leuchte mit Dichtungsmasse gegen Feuchtigkeit abdichten. S. 3
Erste Inbetriebnahme
- Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr ab. S. 1, 2
Wartung und Reset
- Die seitliche Tür (W) kann geöffnet werden, um das Leuchtmittel zu wechseln. S. 1
Wo es im PDF steht
- Montageanleitung S. 1
- Verkabelung und Erdung S. 2
- Abdichtung S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die sichere Montage und Installation der Hinkley Edgewater LED-Wandleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend ausgeschaltet werden. Bei Unsicherheiten bezüglich der Verkabelung sollte ein qualifizierter Elektriker hinzugezogen werden.
Montage der Leuchte
Die Montage erfolgt in folgenden Schritten:
- Bereiten Sie den Montagebügel (A) vor, indem Sie die beiden 1 1/4 Zoll langen Montageschrauben (B) in die Rückseite des Bügels eindrehen.
- Stellen Sie sicher, dass die Schrauben mit den Löchern (D) in der Rückplatte (E) der Leuchte übereinstimmen.
- Befestigen Sie den Montagebügel (A) mit den zwei mitgelieferten 1-Zoll-Schrauben (C) an der Anschlussdose (J).
- Setzen Sie die Leuchte auf, indem Sie die Löcher (D) in der Rückplatte (E) über die Schrauben (B) am Montagebügel führen.
- Sichern Sie die Leuchte mit den Kugelmuttern (F) an der Wand.
Elektrischer Anschluss und Erdung
Die Verkabelung muss gemäß den Anweisungen (I.S. 18) erfolgen:
- Verbinden Sie den positiven Versorgungsdraht (A) (schwarz oder glatte Seite) mit dem positiven Leuchtenkabel (B) mittels eines geeigneten Steckverbinders.
- Verbinden Sie den negativen Versorgungsdraht (C) (weiß oder gerippte Seite) mit dem negativen Leuchtenkabel (D).
- Befestigen Sie das Erdungskabel der Leuchte (E) (Kupfer oder grün ummantelt) gemäß den spezifischen Anweisungen für Wandleuchten am Montagebügel oder an der Erdung des Gebäudesystems.
Abdichtung (Caulking)
Um das Eindringen von Wasser zu verhindern, ist eine ordnungsgemäße Abdichtung erforderlich:
- Nach der Montage sollte der Spalt zwischen der Wand und der Rückplatte der Leuchte oben und an beiden Seiten mit einer hochwertigen, wasserfesten Dichtungsmasse (nicht im Lieferumfang enthalten) versiegelt werden.
- Es wird empfohlen, auch unter den Kugelmuttern eine kleine Menge Dichtungsmasse aufzutragen.

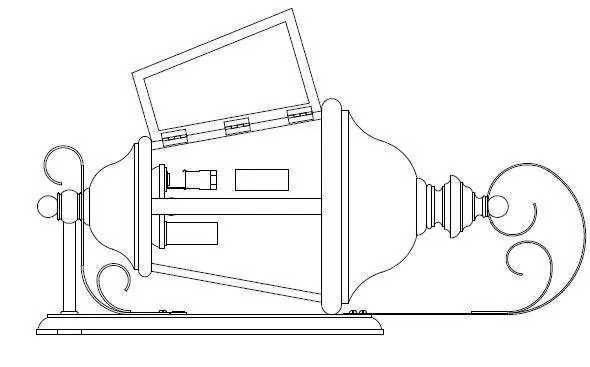

Wartung und Leuchtmittelwechsel
Die Leuchte verfügt über eine seitliche Tür (W), die geöffnet werden kann, um das Leuchtmittel zu wechseln. Die Kerzenhülsen (Z) können bei der Installation über die Fassungen geschoben werden.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Wasser dringt in die Anschlussdose ein
Verwenden Sie Dichtungsmasse (Caulk) zwischen der Wand und der Rückplatte der Leuchte, wie in der IS200-Anleitung beschrieben.
Leuchte lässt sich nicht montieren
Stellen Sie sicher, dass die Schrauben am Montagebügel korrekt mit den Löchern der Rückplatte ausgerichtet sind.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Montagebereich von Hindernissen befreien
- Dichtungsmasse (nicht im Lieferumfang) für die Außenmontage bereithalten
- Prüfen, ob die Verkabelung den örtlichen Vorschriften entspricht
Abbildungen und Diagramme
- Zeichnung 1 zeigt die Vorbereitung des Montagebügels.
- Zeichnung 2 zeigt die Befestigung der Leuchte an der Wand.
- Die IS.18-Anleitung zeigt die korrekte Verkabelung für Innen- und Außenleuchten.
Modellkompatibilität
- Nur für die Wandmontage geeignet.
- Für Außenanwendungen ist eine Abdichtung mit Silikon erforderlich.
