Montageanleitung für Hinkley 13300/13304/13303 Außenwandleuchte
Detaillierte Montageanleitung für die Hinkley Außenwandleuchten 13300, 13304 und 13303. Erfahren Sie Schritt für Schritt, wie Sie die Glasscheiben sicher einsetzen und die Leuchte montieren.
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die Montage der Glasscheiben für die Hinkley Außenwandleuchten der Modelle 13300, 13304 und 13303. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. Stellen Sie sicher, dass Sie über einen sauberen Arbeitsbereich verfügen.
Montage der Glasscheiben
- Entfernen Sie das Dach der Leuchte (L), indem Sie den halbrunden Knopf (K) an der Oberseite abschrauben (siehe Zeichnung 1).
- Lösen Sie eine der Schrauben (A), die das Kreuzband (S) am Käfig (B) halten, damit es zur Seite gedreht werden kann.
- Biegen Sie die Glasclips (C) an der Oberseite des Käfigs (B) nach oben, um den Weg für das Glas freizumachen (siehe Zeichnung 2).
- Schieben Sie das Glas (G) durch die Oberseite des Käfigs (B) und setzen Sie die Unterkante in die Schiene (T) am Boden des Käfigs ein.
- Biegen Sie die Clips (C) wieder über die Oberseite des Glases (G), um es zu sichern.
- Wiederholen Sie diesen Vorgang für alle vier Glasscheiben.
- Nachdem alle Glasscheiben eingesetzt und die Leuchte bestückt wurde, befestigen Sie das Kreuzband (S) wieder mit der Schraube (A).
- Setzen Sie das Dach (L) auf den Käfig (B) und schrauben Sie den halbrunden Knopf (K) auf den Stift (P).
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Glas lässt sich nicht einsetzen
Stellen Sie sicher, dass die Glasclips (C) vollständig nach oben gebogen sind, um den Weg frei zu machen.
Kreuzband (S) blockiert den Zugang
Lösen Sie eine der Schrauben (A), damit das Kreuzband (S) zur Seite gedreht werden kann.
Vor der Verwendung
- Bereiten Sie einen sauberen Arbeitsbereich vor.
- Packen Sie die Leuchte und die Gläser vorsichtig aus.
- Prüfen Sie, ob alle Teile (Leuchte, Glas, Schrauben) vorhanden sind.
- Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist.
Abbildungen und Diagramme

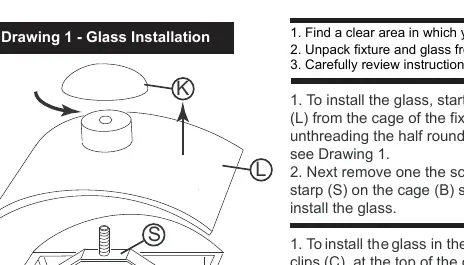

- Zeichnung 1: Zeigt das Entfernen des Daches (L) durch Lösen des halbrunden Knopfes (K).
- Zeichnung 2: Zeigt das Biegen der Clips (C) und das Einsetzen des Glases (G) in die untere Schiene (T).
Modellkompatibilität
- Diese Anleitung gilt für die Modelle 13300, 13304 und 13303.
