Montageanleitung für HINKLEY 2563 Außenleuchte
Detaillierte Montage- und Installationsanleitung für die HINKLEY 2563 Außenleuchte. Enthält Anweisungen zur Leuchtenmontage, zum Austausch von Glaspaneelen, zur Pfostenmontage sowie zum elektrischen Anschluss und zur Erdung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die HINKLEY 2563 Außenleuchte wird durch das Lösen der Schrauben unter der Dachkante geöffnet, um Leuchtmittel zu wechseln. Die Montage am Pfosten erfolgt durch Aufschieben des Adapters und Fixierung mit drei Schrauben, wobei für windige Regionen eine zusätzliche Verschraubung empfohlen wird. S. 1, 3
Wichtigste Schritte
- Leuchtmittel wechseln S. 1
- Pfostenmontage durchführen S. 3
Probleme und Lösungen
Dünnwandiger Pfosten
Ersetzen Sie die Maschinenschrauben durch #8 Edelstahl-Blechschrauben.
S. 3Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bohrergröße | #29 (3.5mm) | Für optionale Pfostenbefestigung | S. 3 |
Wo es im PDF steht
- Montage und Leuchtmittelwechsel S. 1
- Glasaustausch S. 2
- Pfostenmontage S. 3
- Verkabelung und Erdung S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Installationsanweisungen für die HINKLEY 2563 Außenleuchte. Es deckt die grundlegende Montage, den Austausch von Glaspaneelen, die Installation an einem Pfosten sowie die korrekte elektrische Verkabelung ab. Vor Beginn der Arbeiten muss die Stromzufuhr unterbrochen werden. Bei Unsicherheiten bezüglich der Verkabelung sollte ein qualifizierter Elektriker hinzugezogen werden.
Montage der Leuchte
Um die Leuchte für den Leuchtmittelwechsel vorzubereiten:
- Entfernen Sie die zwei Schrauben (S) unterhalb der Dachkante (R).
- Die obere Hälfte des Käfigs (G) kann nun abgenommen werden.
- Setzen Sie die Leuchtmittel ein und befestigen Sie die Käfighälfte wieder mit den zuvor entfernten Schrauben.
Installation am Pfosten
Die Leuchte kann an einem installierten Pfosten montiert werden:
- Führen Sie zuerst alle elektrischen Anschlüsse gemäß den Anweisungen (I.S. 18) durch.
- Schieben Sie den Pfostenadapter (1) des Leuchtenkörpers (2) über den Pfosten.
- Ziehen Sie die drei Maschinenschrauben (3) im Adapter fest, um die Leuchte zu sichern.
- Optional: In windreichen oder Küstenregionen wird empfohlen, die Position der drei Befestigungslöcher zu markieren, den Leuchtenkörper zu entfernen, die Löcher mit einem 3,5 mm (#29) Bohrer zu bohren und mit einem 8-32 UNC Gewindebohrer zu versehen, um die Leuchte fest zu verschrauben.
Austausch von Glaspaneelen
Die Anleitung beschreibt den Austausch von Glaspaneelen sowohl für den oberen als auch für den unteren Bereich des Käfigs:
- Oberer Bereich: Entfernen Sie die untere Käfighälfte oder das Dach, lösen Sie die Schraube (1) des Glasclips (2), entnehmen Sie das Glaspaneel (3) samt Silikondichtung und setzen Sie das neue Glas ein.
- Unterer Bereich: Entfernen Sie die vier Schrauben (S) an den Ecken der oberen Gehäuseabdeckung (P), heben Sie das Gehäuse ab, biegen Sie die Glasclips (C) auf und entnehmen Sie das Paneel (G).
Elektrischer Anschluss
Die Verkabelung muss gemäß den I.S. 18 Anweisungen erfolgen:
- Verbinden Sie den positiven Versorgungsdraht (A) mit dem positiven Leuchtendraht (B).
- Verbinden Sie den negativen Versorgungsdraht (C) mit dem negativen Leuchtendraht (D).
- Verwenden Sie geeignete Drehverbinder.
- Bei Außenleuchten müssen die offenen Enden der Verbinder mit Silikondichtmittel abgedichtet werden, um eine wasserdichte Verbindung zu gewährleisten.
- Stellen Sie sicher, dass alle verwendeten Drahtmuttern mit Silikon gefüllt sind.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Wasser dringt in die Anschlussdose ein
Verwenden Sie Dichtungsmasse (Caulk), um Lücken zwischen der Montageplatte und der Wand abzudichten.
Leuchte wackelt am Pfosten
Verwenden Sie die optionale Verschraubungsmethode: Bohren Sie Löcher mit einem #29 Bohrer und schneiden Sie ein 8-32 UNC Gewinde, um die Leuchte fest mit dem Pfosten zu verschrauben.
Vor der Verwendung
- Stromversorgung vor Installationsbeginn ausschalten.
- Arbeitsbereich freiräumen.
- Leuchte und Glas aus der Verpackung entnehmen.
- Anweisungen vor der Montage vollständig lesen.
- Sicherstellen, dass alle Drahtmuttern mit Silikon gefüllt sind.
Abbildungen und Diagramme

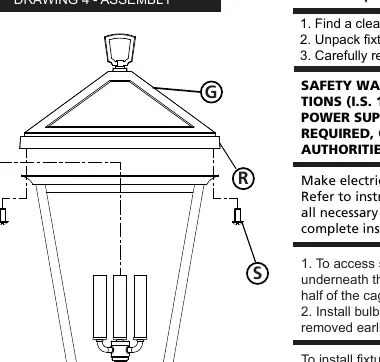

- Zeichnung 4 (S. 1) zeigt die Demontage des Käfigs für den Leuchtmittelwechsel.

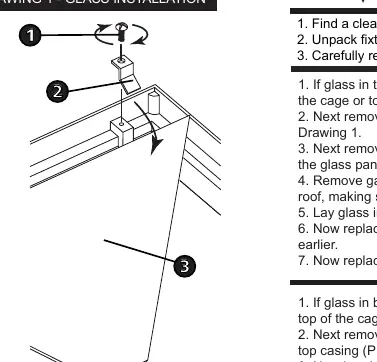

- Zeichnung 1 & 2 (S. 2) zeigen den Austausch der Glaspaneele.

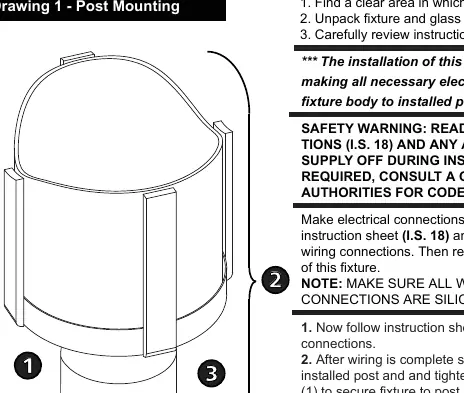

- Zeichnung 1 (S. 3) zeigt die Pfostenmontage und die Position der Befestigungsschrauben.
- Zeichnung 1-3 (S. 4) zeigen die korrekte Verkabelung für verschiedene Montagearten.
Modellkompatibilität
- Die Pfostenmontage ist optional, wird aber für windreiche oder Küstenregionen dringend empfohlen.
