Montageanleitung für Hinkley 51090 LED-Badleuchte
Erfahren Sie, wie Sie die Hinkley 51090 LED-Badleuchte sicher montieren und das Glas installieren. Schritt-für-Schritt-Anleitung für die Wandmontage und den elektrischen Anschluss.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hinkley 51090 LED-Badleuchte wird durch die Montage einer Platte an der Anschlussdose und das anschließende Anbringen des Leuchtenkörpers installiert. Die Verkabelung erfolgt gemäß dem separaten Blatt IS-18. S. 1
Wichtigste Schritte
- Installation des Glases S. 1
- Montage der Montageplatte S. 1
Erste Inbetriebnahme
- Nach Abschluss der Montage und Verkabelung kann die Stromversorgung wieder eingeschaltet werden. S. 1
Wo es im PDF steht
- Montageanleitung S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Installation der Hinkley 51090 LED-Badleuchte. Vor Beginn der Arbeiten muss die Stromversorgung zwingend unterbrochen werden. Bei Unsicherheiten bezüglich der Verkabelung oder lokaler Bauvorschriften sollte ein qualifizierter Elektriker hinzugezogen werden.
Installation des Glases
- Lösen Sie den Knopf (K) an der Seite der Leuchte.
- Entfernen Sie die Schraube (S), die den Arm (L) an der Leuchte hält.
- Nehmen Sie den Arm (L) ab.
- Entfernen Sie den Abstandshalter (B) und die Glaskappe (C).
- Schieben Sie das Glas (G) auf die Leuchte.
- Setzen Sie den Abstandshalter (B) und die Glaskappe (C) wieder auf.
- Befestigen Sie den Arm (L) mit der Schraube (S) und dem Knopf (K), um das Glas zu fixieren.
Montage der Leuchte
- Lösen Sie die Montageplatte (A) von der Leuchte, indem Sie die vier Zylinderknöpfe (Z) an der Vorderseite abschrauben. Behalten Sie die Schrauben (V) an der Montageplatte.
- Befestigen Sie die Montageplatte (A) mit zwei 8-32 Schrauben (F) (nicht im Lieferumfang enthalten) an der Anschlussdose.
- Führen Sie die elektrischen Anschlüsse gemäß der beiliegenden Anleitung IS-18 durch.
- Setzen Sie die vier Zylinderknöpfe (Z) wieder auf, um die Montage abzuschließen.
- Die Leuchte kann nun eingeschaltet werden.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Fehlende Schrauben für die Anschlussdose
Die 8-32 Schrauben (F) zur Befestigung der Montageplatte an der Anschlussdose sind nicht im Lieferumfang enthalten und müssen separat beschafft werden.
Unsicherheit bei der Verkabelung
Die spezifischen Anweisungen zur Verkabelung finden Sie im separaten Dokument IS-18. Stellen Sie sicher, dass der Strom vor Beginn der Arbeiten ausgeschaltet ist.
Vor der Verwendung
- Arbeitsbereich freiräumen
- Stromversorgung am Sicherungskasten ausschalten
- Prüfen, ob 8-32 Schrauben für die Anschlussdose vorhanden sind
- Anleitung IS-18 für die Verkabelung bereitlegen
Technische Daten in der Praxis
- 8-32 Schrauben (F)
- Erforderliche Schrauben zur Befestigung der Montageplatte an der Anschlussdose; nicht im Lieferumfang enthalten.
Abbildungen und Diagramme
- Zeichnung 1 zeigt die Reihenfolge der Demontage und Montage des Glases.

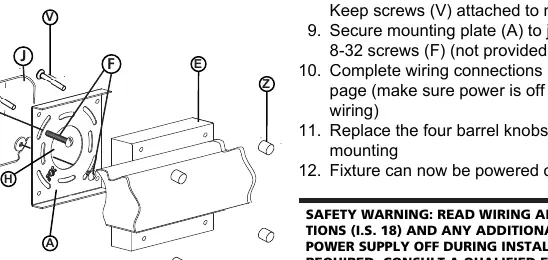

- Zeichnung 2 zeigt die Befestigung der Montageplatte an der Anschlussdose.
