Montageanleitung für HINKLEY 19677BK Maddox Medium Orb Pendant
Erfahren Sie, wie Sie die HINKLEY 19677BK Maddox Medium Orb Pendelleuchte sicher montieren und anschließen. Diese Anleitung enthält detaillierte Schritte zur Verkabelung, Montage der Aufhängung und Installation des Glases.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage, Verkabelung und den Zusammenbau der HINKLEY 19677BK Pendelleuchte. S. 1, 2, 3
Wichtigste Schritte
- Stromversorgung unterbrechen S. 1, 3
- Verkabelung durchführen S. 3
Erste Inbetriebnahme
- Nach der Montage und dem Einsetzen des Leuchtmittels kann die Stromversorgung wieder eingeschaltet werden. S. 2
Probleme und Lösungen
Wasserundichtigkeit bei Außenleuchten
Anschlüsse mit Silikon abdichten und Montageplatte mit Dichtungsmasse zur Wand hin versiegeln.
S. 3Wo es im PDF steht
- Montageanleitung S. 1
- Zusammenbau S. 2
- Verkabelung S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Vor Beginn der Installation muss die Stromversorgung am Sicherungskasten oder Hauptschalter vollständig unterbrochen werden. Stellen Sie sicher, dass Sie in einem sauberen und gut beleuchteten Bereich arbeiten. Wenn Sie sich bei der elektrischen Installation unsicher sind, ziehen Sie einen qualifizierten Elektriker hinzu.
Montage der Pendelleuchte
Die Montage erfolgt in mehreren Schritten:
- Bestimmen Sie die gewünschte Aufhängungshöhe und wählen Sie die entsprechenden Stangen (Stems) aus.
- Führen Sie das Kabel durch die Stangen und schrauben Sie diese zusammen.
- Befestigen Sie die Montageplatte (A) mit den mitgelieferten Schrauben an der Anschlussdose (J) an der Decke.
- Achten Sie darauf, dass die Montageplatte bündig an der Decke anliegt.
Elektrischer Anschluss und Erdung
Die Verkabelung muss gemäß den örtlichen Vorschriften erfolgen:
- Positive Ader (A): Normalerweise schwarz oder die glatte Seite des Kabels. Verbinden Sie diese mit der positiven Leuchtenleitung (B) mittels einer geeigneten Drahtklemme.
- Negative Ader (C): Normalerweise weiß oder die gerippte/markierte Seite des Kabels. Verbinden Sie diese mit der negativen Leuchtenleitung (D).
- Erdung (E): Verbinden Sie das Erdungskabel (kupferfarben oder grün) mit der Montageplatte (M) mittels der Erdungsschraube (S) oder direkt mit dem Erdungskabel des Gebäudes.

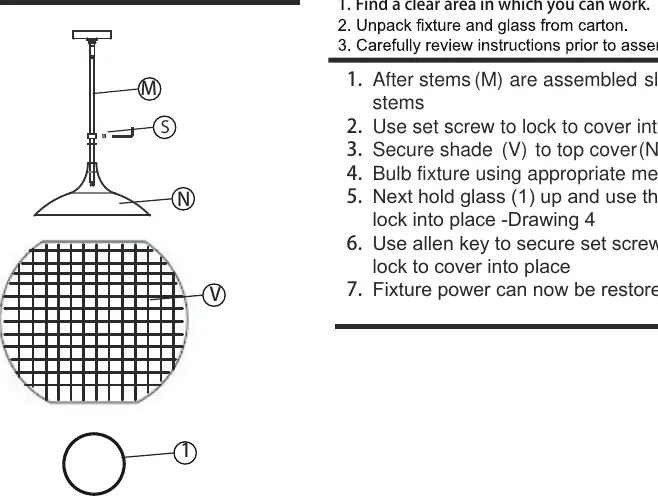

Zusammenbau und Glasinstallation
Nachdem die Leuchte sicher an der Decke montiert und verkabelt ist:
- Schieben Sie die Abdeckung (N) über die Stangen (M) und sichern Sie diese mit der Feststellschraube.
- Befestigen Sie den Schirm (V) an der oberen Abdeckung (N).
- Setzen Sie ein geeignetes Leuchtmittel mit mittlerem Sockel ein.
- Halten Sie das Glas (1) nach oben und befestigen Sie es mit den drei Knöpfen (3).
- Verwenden Sie den Inbusschlüssel, um die Feststellschraube (S) zu sichern und die Abdeckung zu fixieren.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Wasser dringt in die Leuchte ein (Außenmontage)
Verwenden Sie Silikondichtmittel an den offenen Enden der Anschlüsse und dichten Sie die Lücken zwischen Montageplatte und Wand mit Dichtungsmasse ab.
Leuchte sitzt nicht bündig an der Decke
Stellen Sie sicher, dass die Montageplatte (A) korrekt an der Anschlussdose befestigt ist und keine Kabel den Sitz behindern.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Arbeitsbereich freiräumen.
- Alle Teile aus der Verpackung entnehmen.
- Geeignetes Leuchtmittel (Medium Base) bereithalten.
- Inbusschlüssel für die Feststellschrauben bereitlegen.
Technische Daten in der Praxis
- Positive Ader (A)
- Normalerweise schwarz oder glatte Seite des Kabels.
- Negative Ader (C)
- Normalerweise weiß oder gerippte/markierte Seite des Kabels.
- Erdungskabel (E)
- Kupferfarben oder grün isoliert; dient der Sicherheit.
Abbildungen und Diagramme
- Drawing 1: Montage der Montageplatte an der Anschlussdose.
- Drawing 3: Zusammenbau der Stangen und Abdeckung.
- Drawing 4: Installation des Glases mit den drei Knöpfen.
Modellkompatibilität
- Geeignet für 3-Draht-Elektrosysteme.
- Bei Außenmontage ist eine zusätzliche Abdichtung mit Silikon erforderlich.
