Montageanleitung für Hinkley Foundry Stem Hung Fixtures
Detaillierte Montageanleitung für Hinkley Foundry Stem Hung Fixtures. Erfahren Sie, wie Sie die Leuchte zusammenbauen, die Verkabelung vornehmen und den Schirm installieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Installation der Hinkley Foundry Stem Hung Fixtures. Vor Beginn der Arbeiten muss die Stromversorgung am Sicherungskasten ausgeschaltet werden. Stellen Sie sicher, dass Sie einen geeigneten Arbeitsbereich haben und alle Teile aus der Verpackung entnommen wurden. Prüfen Sie vor der Installation die benötigte Länge der Leuchte, da das Produkt mit einer begrenzten Anzahl an Stangen geliefert wird.
Montage der Leuchte
- Führen Sie die Kabel (W) vom Fassungsträger (1) durch die Stangen (2).
- Schieben Sie das freie Ende des Kabels durch das kleine Loch am Ende der Stange (2), bis es am anderen Ende austritt.
- Fügen Sie weitere Stangen hinzu, bis die gewünschte Länge erreicht ist.
- Schrauben Sie das Gelenk (Swivel) oben auf die letzte Stange.
- Schrauben Sie den Fassungsträger (1) auf das untere Ende der Stange (2).
- Führen Sie das Ende des Gelenkstabs (S) in den Hals (N) der Montagehalterung (6), bis es bündig mit der Rückseite abschließt.
- Sichern Sie das Gelenk mit den drei Sechskantschrauben (7).
- Befestigen Sie die Montagehalterung (6) an der Anschlussdose (J).
- Schieben Sie die Abdeckung (5), die Unterlegscheibe (8) und die Logo-Platte (4) über das Gelenk (9) und den Gelenkstab (S).
- Schieben Sie den dekorativen Kragen (3) über das Gelenk und ziehen Sie ihn mit dem Inbusschlüssel fest, um die Abdeckung zu fixieren.
Installation des Schirms
- Entfernen Sie den gerändelten Schirmring (9) von der Fassungsabdeckung (SC).
- Schieben Sie den dekorativen Ring (8) auf den Rand des Fassungsträgers (1). Achten Sie darauf, dass die Aussparung im Ring zum Rand des Fassungsträgers zeigt.
- Führen Sie die Fassung durch das Mittelloch des Schirms (10).
- Halten Sie den Schirm in Position und schrauben Sie den Schirmring (9) wieder auf die Fassungsabdeckung, um den Schirm zu sichern.
Elektrischer Anschluss und Erdung
Sicherheitshinweis: Schalten Sie die Stromversorgung vor der Installation aus. Bei Bedarf sollte ein qualifizierter Elektriker hinzugezogen werden.
- Positive Leitung (A): Verbinden Sie den schwarzen oder glatten Draht mit der positiven Leuchtenleitung (B) mittels einer Drahtkappe.
- Negative Leitung (C): Verbinden Sie den weißen oder gerippten Draht mit der negativen Leuchtenleitung (D).
- Erdung (E): Befestigen Sie das Erdungskabel (meist Kupfer oder grün) an der Montagehalterung (M) mit der Erdungsschraube (S) oder verbinden Sie es direkt mit dem Erdungskabel des Gebäudes.
- Außenbereich: Decken Sie offene Enden der Anschlüsse mit Silikondichtmittel ab, um eine wasserdichte Abdichtung zu gewährleisten.
Herstellerinformationen
Hinkley Lighting
Praktische Hilfe
Typische Probleme
Leuchte hängt schief
Überprüfen Sie vor der Montage, ob das Gelenk (Swivel) korrekt ausgerichtet ist und die Schrauben fest sitzen.
Kabel lässt sich nicht durch die Stangen führen
Stellen Sie sicher, dass die Stangen gerade ausgerichtet sind und keine Knicke im Kabel vorhanden sind.
Schirm sitzt locker
Stellen Sie sicher, dass der Schirmring (9) fest auf die Fassungsabdeckung geschraubt wurde.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Arbeitsbereich vorbereiten und Teile auspacken.
- Benötigte Länge der Leuchte bestimmen (ggf. zusätzliche Stangen bestellen).
- Prüfen, ob alle benötigten Werkzeuge (z.B. Inbusschlüssel) vorhanden sind.
Technische Daten in der Praxis
- Stems (Stangen)
- Rohrelemente zur Höhenverstellung der Leuchte.
- Swivel (Gelenk)
- Verbindungselement, das eine Neigung der Leuchte ermöglicht.
- Socket Fitter (Fassungsträger)
- Halterung für die Glühbirnenfassung und den Schirm.
Abbildungen und Diagramme

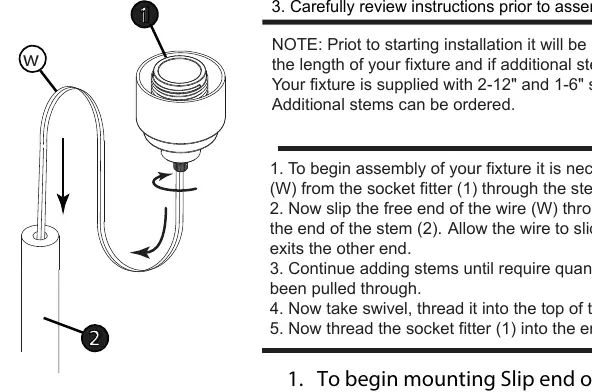

- Drawing 1 (Assembly): Zeigt das Durchführen der Kabel durch die Stangen.

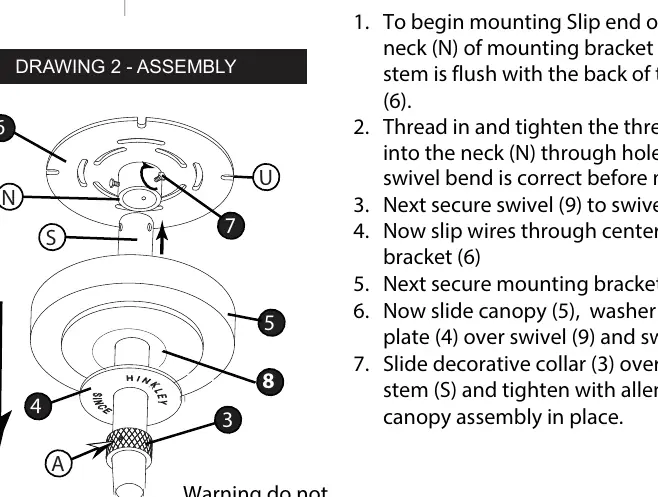

- Drawing 2 (Assembly): Zeigt die Montage des Gelenks an der Halterung.

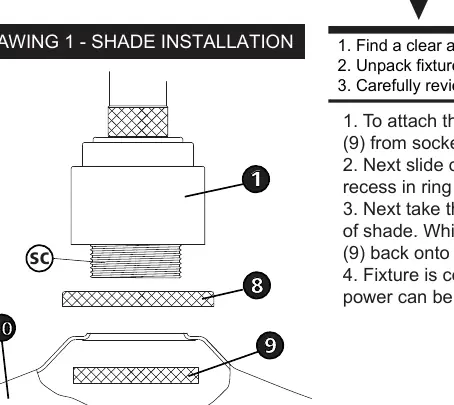

- Drawing 1 (Shade Installation): Zeigt die korrekte Reihenfolge der Schirmmontage.
- Wiring Diagrams: Zeigen den Anschluss der Kabel für verschiedene Montagearten (Flush, Chain, Post).
Modellkompatibilität
- Nicht in Bereichen mit starkem Wind verwenden (Gelenk-Warnung).
- Für Außenmontage: Silikondichtmittel an Anschlüssen verwenden.
- Bei Wandmontage: Dichtmasse zwischen Montageplatte und Wand verwenden.
