Montageanleitung für Hinkley 10281GW LED-Außenleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage und den elektrischen Anschluss der Hinkley Foundry LED-Außenleuchte. Vor Beginn der Arbeiten muss die Stromversorgung zwingend unterbrochen werden. Bei Außeninstallationen ist die Verwendung von Silikondichtmittel erforderlich, um eine wasserdichte Abdichtung zu gewährleisten. Das Drehgelenk (Swivel) sollte nicht in Bereichen mit starkem Wind verwendet werden.

Montage der Leuchte

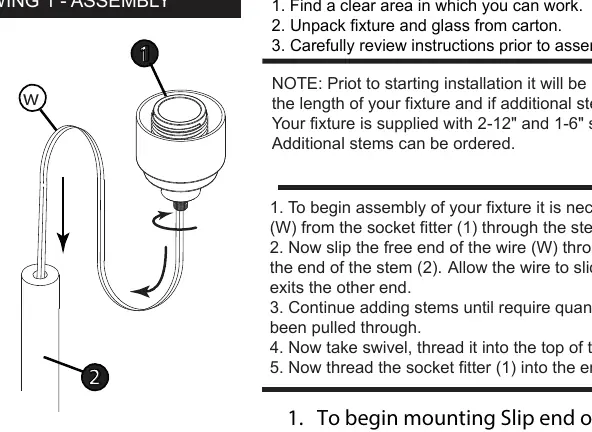

1. Vorbereitung: Führen Sie die Kabel (W) vom Fassungsadapter (1) durch die Stangen (2).
2. Stangenmontage: Schieben Sie das Kabel durch das kleine Loch am Ende der Stange. Fügen Sie weitere Stangen hinzu, bis die gewünschte Länge erreicht ist.
3. Abschluss: Schrauben Sie das Drehgelenk oben auf die letzte Stange und den Fassungsadapter (1) an das untere Ende der Stange (2).

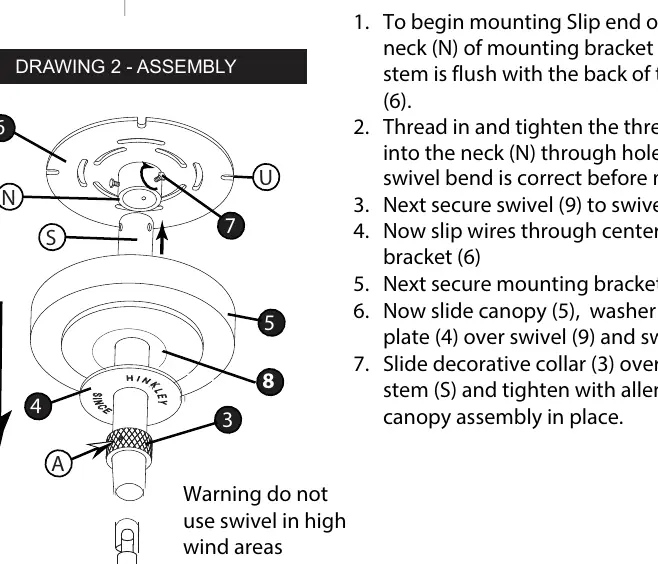

4. Deckenmontage: Führen Sie das Ende des Drehgelenk-Stabs (S) in den Hals (N) der Montagehalterung ein, bis es bündig abschließt. Ziehen Sie die drei Sechskantschrauben (7) fest.
5. Befestigung: Sichern Sie das Drehgelenk (9) am Stab (S), führen Sie die Kabel durch die Montagehalterung (6) und befestigen Sie diese an der Anschlussdose (J).
6. Abdeckung: Schieben Sie die Abdeckung (5), die Unterlegscheibe (8) und die Logo-Platte (4) über das Drehgelenk. Sichern Sie alles mit dem dekorativen Kragen (3) und ziehen Sie diesen mit dem Inbusschlüssel fest.

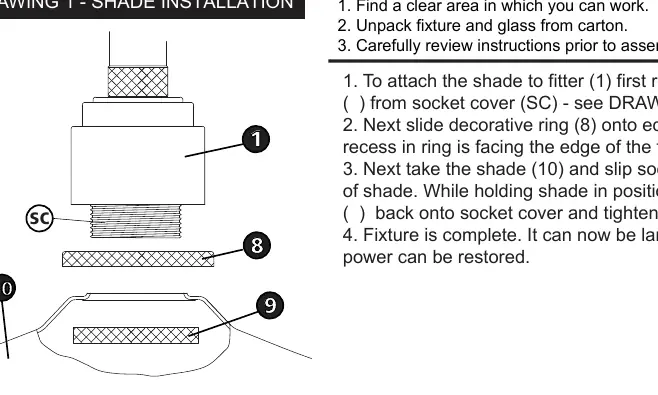

Installation des Lampenschirms

1. Entfernen Sie den gerändelten Schirmring (9) von der Fassungsabdeckung (SC).
2. Schieben Sie den dekorativen Ring (8) auf den Rand des Fassungsadapters (1). Achten Sie darauf, dass die Aussparung im Ring zum Rand des Adapters zeigt.
3. Führen Sie die Fassung durch das mittlere Loch des Schirms (10).
4. Halten Sie den Schirm in Position, schrauben Sie den Schirmring (9) wieder auf die Fassungsabdeckung und ziehen Sie ihn fest, um die Teile zu sichern.

Elektrische Verkabelung und Erdung

Verkabelung:

• Verbinden Sie den positiven Versorgungsdraht (A) (schwarz oder glatte Seite) mit dem positiven Leuchtenkabel (B) mittels einer geeigneten Drahtklemme.
• Verbinden Sie den negativen Versorgungsdraht (C) (weiß oder gerippte Seite) mit dem negativen Leuchtenkabel (D).
• Bei Außenleuchten müssen die offenen Enden der Anschlüsse mit Silikondichtmittel versiegelt werden.

Erdung:

• Flush Mount: Befestigen Sie das Erdungskabel der Leuchte (E) mit der Erdungsschraube (S) an der Montagehalterung (M).
• Chain Hung: Führen Sie das Erdungskabel (E) unter den Kopf der Erdungsschraube (S) an der Halterung (M) und verbinden Sie das lose Ende direkt mit dem Erdungskabel des Gebäudes.
• Post-Mount: Verbinden Sie das Erdungskabel (E) mit der Erdung der Stromversorgung innerhalb des Pfostens und versiegeln Sie den Anschluss.
