Bedienungsanleitung für Bauer 14" Abrasive Cut-Off Saw 20713E-B
Schnellstartanleitung und Sicherheitshinweise für die Bauer 14" Abrasive Cut-Off Saw (Modell 20713E-B). Erfahren Sie alles über Montage, Betrieb, Radwechsel und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Bauer 14" Abrasive Cut-Off Saw (20713E-B) ist eine stationäre Trennschleifmaschine für Metall. Sie erfordert eine 120V-Stromversorgung und ist für Trennscheiben bis 14 Zoll Durchmesser ausgelegt. S. 1, 7
Wichtigste Schritte
- Montage an Werkbank S. 8
- Trennscheibe wechseln S. 9, 10
Erste Inbetriebnahme
- Vorbereitung und Testlauf S. 10
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät startet nicht
Stromanschluss prüfen, Sicherung kontrollieren, thermischen Überlastschutz zurücksetzen.
S. 13Wartung und Reset
- Reinigung der Lüftungsschlitze S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120VAC / 60Hz / 15A | Elektrische Anforderungen | S. 7 |
| Drehzahl | 4200 RPM | Motor Leerlaufdrehzahl | S. 7 |
| Scheibengröße | 14 Zoll (355mm) | Maximaler Durchmesser | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Montage und Betrieb S. 8, 9, 11
- Wartung und Fehlerbehebung S. 12, 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

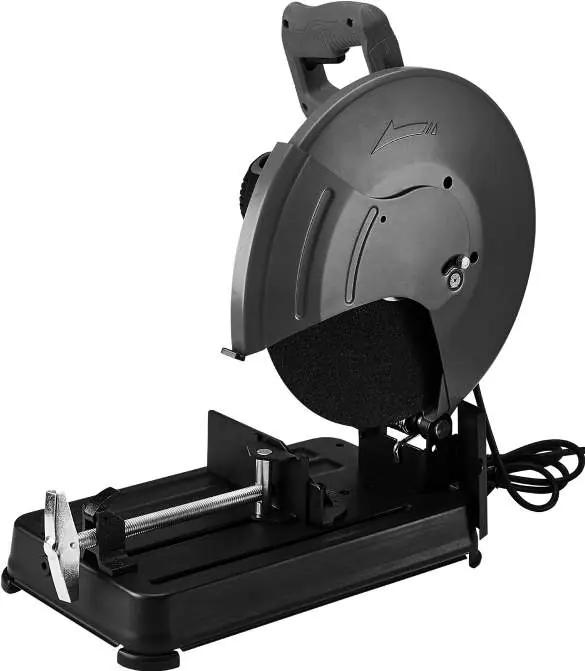

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Bauer 14" Abrasive Cut-Off Saw (Modell 20713E-B). Das Gerät ist für das Trennen von Metallwerkstücken konzipiert. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, um Verletzungen durch Stromschlag, Feuer oder mechanische Gefahren zu vermeiden.
Montage
Die Säge muss auf einer stabilen und ebenen Fläche betrieben werden. Befestigen Sie die Säge mit geeigneten Schrauben durch die dafür vorgesehenen Löcher in der Basis an einer Werkbank.
Betrieb
- Vorbereitung: Sichern Sie das Werkstück mit dem Schraubstock. Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist.
- Starten: Schließen Sie das Gerät an eine geerdete 120V-Steckdose an. Betätigen Sie die Trigger-Sperre und drücken Sie den Abzug. Lassen Sie die Trennscheibe die volle Drehzahl erreichen, bevor Sie mit dem Schnitt beginnen.
- Schneiden: Führen Sie die Säge langsam und ohne übermäßigen Druck auf das Werkstück. Lassen Sie das Werkzeug die Arbeit machen.

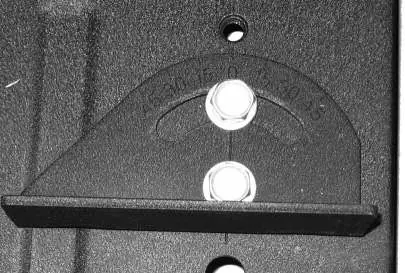

- Winkelschnitte: Lösen Sie die beiden Schrauben an der Winkelskala, stellen Sie den gewünschten Winkel (bis 45°) ein und ziehen Sie die Schrauben wieder fest.
Radwechsel (Trennscheibe)
- Trennen Sie das Gerät vom Stromnetz.
- Heben Sie die Säge an und sichern Sie den Schwenkschutz.
- Drücken Sie die Spindelarretierung (Spindle Lock) in Richtung des festen Schutzes und drehen Sie die Scheibe, bis sie einrastet.
- Lösen Sie die Arbor-Schraube und entfernen Sie Flansch und Scheibe.
- Prüfen Sie die neue Scheibe (Ring-Test) auf Risse.
- Montieren Sie die neue Scheibe. Achten Sie darauf, dass die konkave Seite des äußeren Flansches zur Scheibe zeigt.
- Ziehen Sie die Arbor-Schraube fest, aber überdrehen Sie diese nicht.
Wartung
- Vor jedem Gebrauch: Prüfen Sie auf lose Hardware, beschädigte Kabel oder Risse.
- Reinigung: Blasen Sie regelmäßig Staub aus den Lüftungsschlitzen des Motors mit trockener Druckluft.
- Lagerung: Lagern Sie Trennscheiben trocken und frostfrei.
Technische Daten
- Spannung: 120VAC / 60Hz / 15A
- Leerlaufdrehzahl: 4200 RPM
- Max. Scheibendurchmesser: 14 Zoll (355 mm)
- Aufnahme (Arbor): 1 Zoll (25,4 mm) rund
Herstellerinformationen
Harbor Freight Tools
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Stromanschluss prüfen, Sicherung kontrollieren, thermischen Überlastschutz am Gerät zurücksetzen.
Gerät arbeitet langsam
Vorschub verringern, Verlängerungskabel prüfen (zu lang oder zu geringer Querschnitt).
Überhitzung
Vorschub verringern, Lüftungsschlitze reinigen, Trennscheibe auf Verschleiß oder Ausrichtung prüfen.
Vor der Verwendung
- Sitz der Trennscheibe prüfen
- Schutzvorrichtungen kontrollieren
- Werkstück sicher einspannen
- Sicherer Stand auf Werkbank
- Persönliche Schutzausrüstung (PSA) tragen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 14 Zoll (355mm)
- Maximaler Scheibendurchmesser
Modellkompatibilität
- Nur für Trennscheiben mit 1 Zoll (25,4 mm) Aufnahme geeignet.
- Nicht für Holz oder Sägeketten geeignet.
- Nur für Trennscheiben mit mindestens 4200 RPM Nenndrehzahl.
