Bedienungsanleitung für Bauer 20115E-B Elektro-Rasentrimmer
Schnelle Anleitung für den Bauer 20115E-B Elektro-Rasentrimmer. Erfahren Sie alles über Montage, sichere Bedienung, Wartung und den Austausch der Nylon-Trimmerlinie.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bauer 20115E-B ist ein elektrischer Rasentrimmer. Er wird durch Einstecken eines geeigneten Verlängerungskabels in Betrieb genommen. Die Fadenlänge wird automatisch beim Stoppen und Neustarten angepasst. Wartung umfasst das Reinigen nach Gebrauch und das manuelle Aufwickeln des Fadens bei Bedarf. S. 6, 9, 11
Wichtigste Schritte
- Montage der Schutzhaube S. 7
- Austausch des Nylonfadens S. 11
- Einstellen der Schafthöhe S. 9
Erste Inbetriebnahme
- Verlängerungskabel am Kabelhaken sichern, dann einstecken. S. 9
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Trimmer schneidet nicht
Spule auf Verwicklungen prüfen und neu aufwickeln.
S. 11Wartung und Reset
- Faden manuell nachführen: Line Outlet Button drücken und Faden herausziehen. S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120VAC | Netzspannung | S. 6 |
| Stromstärke | 5.5A | Stromaufnahme | S. 6 |
| Drehzahl | 7500 RPM | Leerlaufdrehzahl | S. 6 |
| Faden | .065" | Nylon-Fadendurchmesser | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Technische Daten & Funktionen S. 6
- Bedienung S. 9, 10
- Ersatzteilliste S. 14, 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Bauer 20115E-B Elektro-Rasentrimmer. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät ist für den Einsatz im Freien konzipiert und erfordert ein geeignetes Verlängerungskabel für den Außenbereich. Achten Sie stets auf eine ordnungsgemäße Erdung und verwenden Sie einen FI-Schutzschalter (GFCI).
Technische Daten
- Spannung: 120VAC / 60Hz / 5.5A
- Leerlaufdrehzahl: 7500 U/min
- Trimmerfaden: .065 Zoll Nylon
Montage
Schutzhaube installieren:
- Decken Sie den Fadenschneider mit einer Abdeckung ab, um Schnittverletzungen zu vermeiden.
- Entfernen Sie die Schraube von der Unterseite des Trimmerkopfes.
- Schieben Sie die Schutzhaube in die entsprechenden Schlitze am Trimmerkopf.
- Drehen Sie den Trimmer um und sichern Sie die Schutzhaube mit der Schraube.
Handgriff installieren:
- Entfernen Sie den Verriegelungsknopf vom Handgriff.
- Platzieren Sie den Handgriff auf der Halterung.
- Sichern Sie den Handgriff mit dem Verriegelungsknopf und der Schraube.
- Der Handgriff kann in 5 Positionen eingestellt werden.
Bedienung
Vorbereitung: Sichern Sie das Verlängerungskabel mit dem Kabelhaken am Griff, um ein versehentliches Trennen zu verhindern. Stellen Sie sicher, dass der Auslöser (Trigger) nicht gedrückt ist, bevor Sie das Gerät einstecken.
Einstellungen:
- Schaftlänge: Drücken Sie die Höhenverstellungssperre, ziehen Sie den unteren Schaft heraus und lassen Sie die Sperre einrasten.
- Kopfneigung: Drücken Sie den Kopfneigungsknopf, um den Trimmerkopf in den gewünschten Winkel zu bringen.
- Kantenschneiden: Ziehen Sie die Winkelsperre hoch, drehen Sie den oberen Schaft um 180° und lassen Sie die Sperre einrasten.
Wartung und Pflege
Faden nachführen: Der Trimmer führt den Faden automatisch nach, wenn er gestoppt und neu gestartet wird. Wenn dies nicht funktioniert, prüfen Sie, ob sich der Faden verheddert hat.
Faden ersetzen:
- Drücken Sie die Laschen an der Spulenabdeckung und entfernen Sie diese.
- Entfernen Sie den alten Faden.
- Führen Sie den neuen Nylonfaden (bis zu 16 Fuß) in das Einführungsloch ein.
- Wickeln Sie den Faden in sauberen, geraden Reihen unter Spannung auf die Spule.
- Lassen Sie ca. 4 Zoll Faden abgewickelt und klemmen Sie ihn in die Kerbe an der Spule.
- Führen Sie die Fadenenden durch die Auslässe im Gehäuse und setzen Sie die Spule wieder ein.
Reinigung: Reinigen Sie das Gerät nach jedem Gebrauch mit einem sauberen, feuchten Tuch. Lagern Sie das Gerät nicht in der Nähe von Düngemitteln oder Chemikalien.
Herstellerinformationen
Harbor Freight Tools
Praktische Hilfe
Typische Probleme
Trimmer schneidet nicht richtig
Spule auf Verwicklungen prüfen, Faden neu aufwickeln oder manuell nachführen.
Abnormale Vibrationen
Gerät sofort stoppen, auf lose Teile, Schäden oder Unwucht prüfen.
Verlängerungskabel löst sich
Kabelhaken am Griff verwenden oder eine Zugentlastung nutzen.
Vor der Verwendung
- Sichtprüfung auf Risse oder Schäden am Gehäuse und Schutzhaube
- Sicherstellen, dass alle Schrauben fest sitzen
- Schutzbrille und festes Schuhwerk anlegen
- Verlängerungskabel auf Eignung für den Außenbereich prüfen
- Sicherstellen, dass der Schalter auf AUS steht, bevor das Gerät eingesteckt wird
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Elektrische Nennleistung
- 120VAC / 60Hz / 5.5A - Erfordert eine entsprechende Stromquelle.
- Leerlaufdrehzahl
- 7500 U/min - Maximale Drehzahl ohne Last.
- Trimmerfaden
- .065 Zoll Nylon - Nur diesen Durchmesser verwenden.

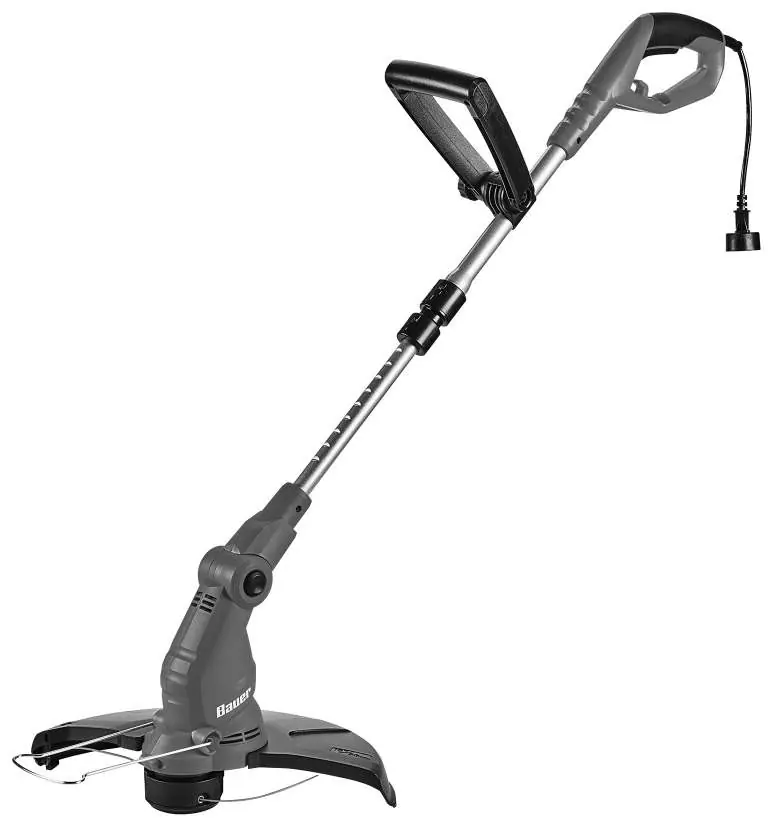

Abbildungen und Diagramme
- Der Trimmerkopf verfügt über einen Kopfneigungsknopf zur Winkeleinstellung.
- Der Schaft ist höhenverstellbar mittels Höhenverstellungssperre.
- Der Handgriff ist in 5 Positionen arretierbar.
Modellkompatibilität
- Verwenden Sie nur .065 Zoll Nylon-Trimmerfaden.
- Verwenden Sie nur Verlängerungskabel, die für den Außenbereich zugelassen sind (3-adrig mit Erdung).
