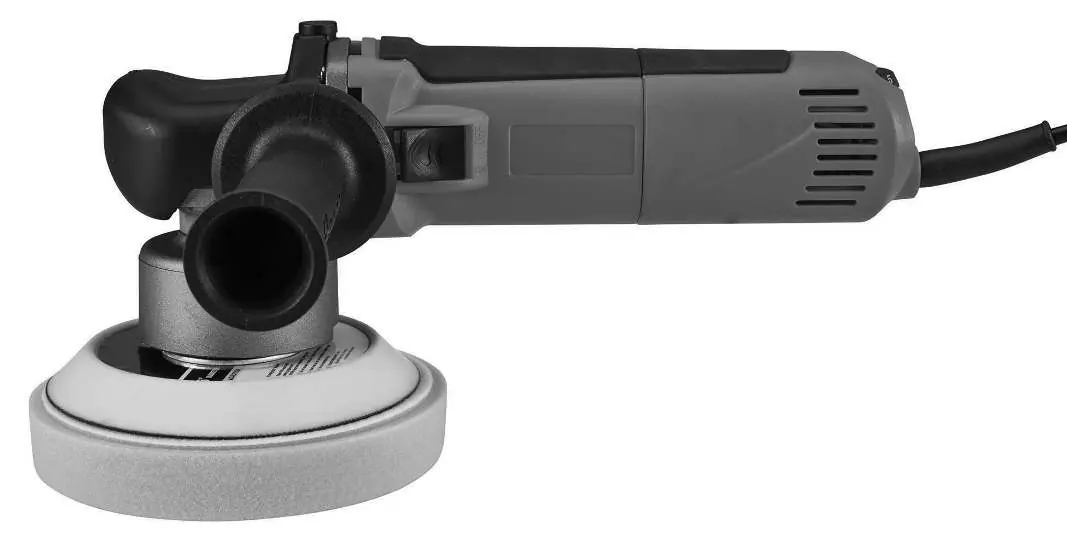

Bedienungsanleitung für Bauer 6-Zoll-Exzenterpolierer 1814E-B

Erfahren Sie, wie Sie Ihren Bauer 6-Zoll-Exzenterpolierer 1814E-B sicher bedienen, warten und montieren. Diese Anleitung enthält wichtige Sicherheitshinweise, Polier- und Schleiftipps sowie Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Bauer 1814E-B ist ein 6-Zoll-Exzenterpolierer. Die Anleitung beschreibt die sichere Montage des Seitengriffs, die korrekte Anwendung beim Polieren und Schleifen sowie wichtige Wartungsschritte. S. 1, 9, 11

Wichtigste Schritte

Montage des Seitengriffs S. 9
Polieren S. 11

Erste Inbetriebnahme

Stellen Sie sicher, dass der Schalter auf 'Aus' steht, bevor Sie das Gerät an eine Steckdose anschließen. S. 11

Probleme und Lösungen

Gerät startet nicht

Kabel prüfen, Steckdose prüfen, thermischen Überlastschutz zurücksetzen.

S. 13

Wartung und Reset

Reinigen Sie die Lüftungsschlitze regelmäßig mit Druckluft. S. 12

Technische Daten

Parameter	Wert	Hinweis	Seiten
Elektrische Leistung	120VAC / 60Hz / 5.7A	Stromversorgung	S. 9
Leerlaufdrehzahl	6.400 OPM	Maximale Geschwindigkeit	S. 9

Wo es im PDF steht

Sicherheit S. 2, 3, 4, 5
Montage und Betrieb S. 9, 10, 11, 12
Teileliste und Diagramm S. 14, 15

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 9

Seite 11

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheitswarnungen, Montageanweisungen, Betriebsabläufe und Wartungshinweise für den Bauer 6-Zoll-Exzenterpolierer (Modell 1814E-B). Lesen Sie das gesamte Dokument vor der Inbetriebnahme sorgfältig durch, um Verletzungen oder Schäden am Gerät zu vermeiden.

Sicherheitshinweise

Elektrische Sicherheit: Verwenden Sie nur geerdete Steckdosen. Modifizieren Sie den Stecker nicht. Bei Verwendung im Freien oder in feuchten Umgebungen ist ein FI-Schutzschalter (GFCI) erforderlich.
Persönliche Sicherheit: Tragen Sie immer eine Schutzbrille, Gehörschutz und bei Bedarf eine Staubmaske. Tragen Sie keine lose Kleidung oder Schmuck, die sich in beweglichen Teilen verfangen könnten.
Rückschlaggefahr: Halten Sie das Gerät fest mit beiden Händen. Achten Sie darauf, dass das Zubehör nicht verkantet.
Vibration: Bei längerer Nutzung können Vibrationsschäden auftreten. Machen Sie Pausen und tragen Sie geeignete Handschuhe.

Montage und Vorbereitung

Vor der Montage oder dem Zubehörwechsel muss das Gerät zwingend von der Stromquelle getrennt werden.

Montage des Seitengriffs

Der Seitengriff kann an einer der beiden Seiten des Getriebegehäuses montiert werden. Schrauben Sie den Griff fest in die gewünschte Position, bevor Sie mit der Arbeit beginnen.

Polieranleitung

Reinigen Sie die zu polierende Oberfläche gründlich.
Bringen Sie das Schaumstoffpad sicher auf dem Stützteller an.
Tragen Sie ca. zwei Esslöffel Wachs gleichmäßig auf das Pad auf.

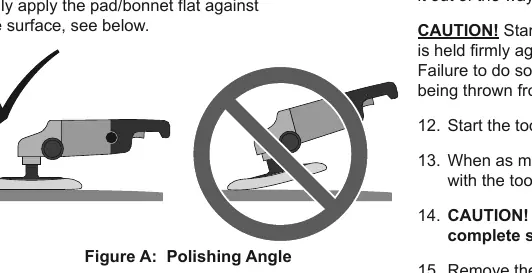

Starten Sie das Gerät erst, wenn es flach auf der Oberfläche aufliegt.
Führen Sie das Gerät mit leichtem Druck in einem Kreuzmuster über die Fläche.
Nach dem Polieren das Gerät ausschalten und zum Stillstand kommen lassen, bevor es abgelegt wird.

Schleifanleitung

Verwenden Sie das Gerät für Schleifarbeiten nur mit geeignetem Schleifpapier. Bewegen Sie das Gerät in einem gleichmäßigen Muster auf und ab oder von Seite zu Seite. Überprüfen Sie das Schleifpapier regelmäßig auf Verschleiß.

Wartung und Reinigung

Vor jedem Gebrauch: Prüfen Sie das Gerät auf lose Teile, beschädigte Kabel oder Risse.
Nach dem Gebrauch: Wischen Sie das Gehäuse mit einem sauberen Tuch ab.
Lüftungsschlitze: Blasen Sie regelmäßig Staub und Schmutz mit trockener Druckluft aus den Motorlüftungsschlitzen.
Reparaturen: Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Herstellerinformationen

Harbor Freight Tools

Markenprofil

Herstellerwebsite https://www.harborfreight.com Support https://www.harborfreight.com/customer-service

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Prüfen Sie, ob das Kabel eingesteckt ist, die Steckdose Strom führt und der thermische Überlastschutz (falls vorhanden) zurückgesetzt werden muss.

Gerät läuft langsam

Verringern Sie den Druck auf das Werkstück. Prüfen Sie, ob ein zu langes oder zu dünnes Verlängerungskabel verwendet wird.

Überhitzung

Lassen Sie das Gerät abkühlen. Reinigen Sie die Lüftungsschlitze. Vermeiden Sie zu langes oder zu dünnes Verlängerungskabel.

Gerät schleift nicht effektiv

Prüfen Sie, ob das Zubehör locker ist oder ob das falsche/abgenutzte Schleifmittel verwendet wird.

Vor der Verwendung

Prüfen Sie das Gerät auf lose Hardware oder Beschädigungen.
Stellen Sie sicher, dass der Schalter auf 'Aus' steht, bevor Sie das Gerät einstecken.
Tragen Sie ANSI-zugelassene Schutzbrille und Gehörschutz.
Stellen Sie sicher, dass das Zubehör für 6400 OPM ausgelegt ist.
Sichern Sie das Werkstück mit Klemmen oder einem Schraubstock.

Technische Daten in der Praxis

Elektrische Leistung: 120VAC / 60Hz / 5.7A
Leerlaufdrehzahl: 6.400 OPM (Schwingungen pro Minute)
Spindelgewinde: 5/16" - 24 UNF
Max. Zubehördurchmesser: 6 Zoll (150 mm)

Abbildungen und Diagramme

Das Gerät verfügt über einen Seitengriff (47), einen Schalter (40) und eine Geschwindigkeitsregelung (35).
Das Polierpad (Bonnet 48) wird auf dem Stützteller befestigt.

Modellkompatibilität

Verwenden Sie nur Zubehör, das für mindestens 6400 OPM ausgelegt ist.
Das Zubehör darf nicht größer als 6 Zoll (150 mm) sein.
