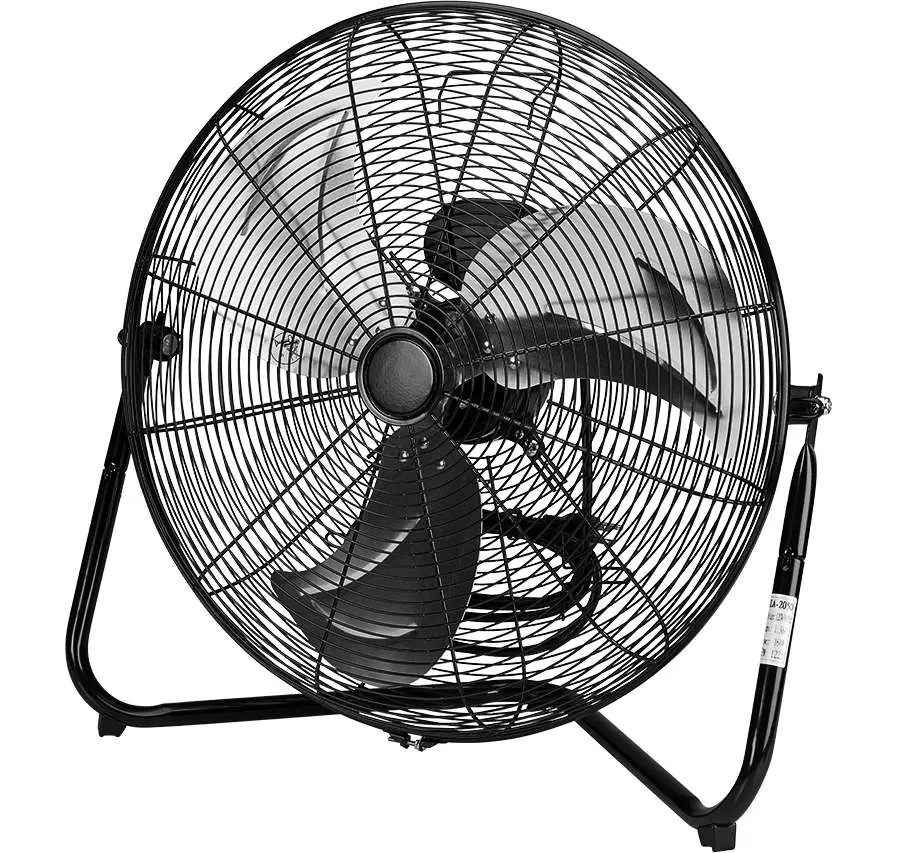

Bedienungsanleitung für Central Machinery 20-Zoll Hochgeschwindigkeits-Bodenventilator
Schnellstartanleitung und Sicherheitshinweise für den Central Machinery 20-Zoll Hochgeschwindigkeits-Bodenventilator (Modell 57880). Erfahren Sie mehr über Montage, Betrieb und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Central Machinery 20-Zoll Bodenventilator wird durch Einsetzen in die Halterung montiert und über den Drehschalter auf der Rückseite (0=Aus, 1=Niedrig, 2=Mittel, 3=Hoch) bedient. S. 3
Wichtigste Schritte
- Montage des Ventilators S. 3
- Reinigung der Flügel S. 3
Erste Inbetriebnahme
- Montieren Sie den Ventilator in der Halterung, schließen Sie ihn an eine 120V-Steckdose an und wählen Sie die gewünschte Stufe (1-3). S. 3
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Abnormale Geräusche oder Vibrationen
Gerät ausschalten und von einem qualifizierten Techniker prüfen lassen.
S. 3Wartung und Reset
- Regelmäßige Reinigung der Flügel mit einem feuchten Tuch und Inspektion auf lose Hardware. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120VAC | Betriebsspannung | S. 3 |
| Drehzahl (Hoch) | 1330 RPM | Maximale Geschwindigkeit | S. 3 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Montage und Betrieb S. 3
- Garantie S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die notwendigen Anweisungen für den sicheren Betrieb und die Wartung des Central Machinery 20-Zoll Hochgeschwindigkeits-Bodenventilators (Modell 57880). Das Gerät ist ausschließlich für den Gebrauch im Haushalt und in trockenen Innenräumen bestimmt. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden.
Sicherheitshinweise
- Verwenden Sie den Ventilator nicht in der Nähe von Wasser, in Badezimmern oder Waschküchen.
- Betreiben Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker.
- Verwenden Sie keine externen Geschwindigkeitsregler.
- Halten Sie das Gerät von Kindern fern; es ist kein Spielzeug.
- Personen mit Herzschrittmachern sollten vor der Verwendung einen Arzt konsultieren, da elektromagnetische Felder auftreten können.
- Trennen Sie das Gerät immer vom Stromnetz, bevor Sie es bewegen oder reinigen.
Montage und Betrieb
Die Montage ist einfach und erfordert keine komplexen Werkzeuge:
- Setzen Sie den Ventilator in die Halterung ein, bis die Knöpfe hörbar einrasten.
- Schließen Sie das Gerät an eine 120V-Steckdose an.
- Verwenden Sie den Drehschalter auf der Rückseite zur Steuerung: 0 (Aus), 1 (Niedrig), 2 (Mittel), 3 (Hoch).
- Der Neigungswinkel des Ventilators kann manuell angepasst werden.
Wartung und Reinigung
Um die Lebensdauer des Ventilators zu verlängern und die Sicherheit zu gewährleisten, beachten Sie folgende Punkte:
- Vor jedem Gebrauch: Überprüfen Sie das Gerät auf lose Schrauben, beschädigte Kabel oder ungewöhnliche Geräusche.
- Reinigung: Reinigen Sie die Flügel regelmäßig mit einem feuchten Tuch, um Staubablagerungen zu vermeiden. Trocknen Sie das Gerät vollständig vor der nächsten Verwendung.
- Reparaturen: Es sind keine vom Benutzer zu wartenden Teile vorhanden. Bei Defekten oder beschädigten Kabeln muss ein qualifizierter Techniker hinzugezogen werden.
Technische Daten
- Spannung: 120VAC / 60Hz
- Stromstärke: 1,38A
- Geschwindigkeitsstufen: Niedrig (1017 U/min), Mittel (1156 U/min), Hoch (1330 U/min)
Herstellerinformationen
Harbor Freight Tools
Praktische Hilfe
Typische Probleme
Ventilator läuft nicht
Überprüfen Sie die Stromverbindung und ob der Schalter auf einer der Stufen 1-3 steht.
Ungewöhnliche Geräusche oder Vibrationen
Stoppen Sie den Betrieb sofort und lassen Sie das Gerät von einem qualifizierten Techniker prüfen.
Lose Teile
Überprüfen Sie vor jedem Gebrauch die Hardware und ziehen Sie diese ggf. fest.
Vor der Verwendung
- Stellen Sie sicher, dass der Ventilator auf einer stabilen Oberfläche steht.
- Prüfen Sie das Netzkabel auf Beschädigungen.
- Stellen Sie sicher, dass keine Gegenstände durch die Schutzgitter gesteckt wurden.
- Vergewissern Sie sich, dass das Gerät trocken ist.
- Prüfen Sie, ob alle Teile fest sitzen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

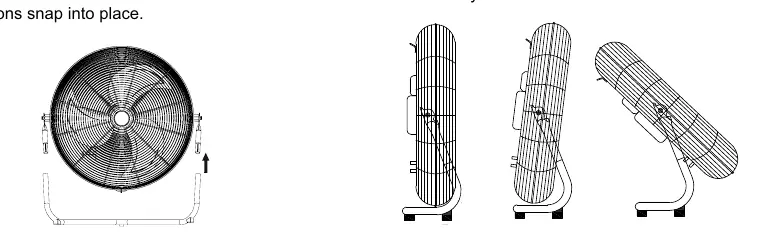

- Der Ventilator wird durch Einrasten in die Bodenhalterung montiert.
- Der Neigungswinkel kann durch Verstellen des Ventilatorgehäuses in der Halterung angepasst werden.
Modellkompatibilität
- Nur für den Gebrauch in trockenen Innenräumen.
- Nicht für den Einsatz in Fenstern geeignet (Regengefahr).
- Nicht mit externen Geschwindigkeitsreglern kompatibel.
