Bedienungsanleitung für Bauer 2019E-B Detail-Eckschleifer
Vollständiger Leitfaden für den Bauer 2019E-B Detail-Eckschleifer. Enthält Anweisungen zu Sicherheit, Montage, Betrieb, Wartung und Fehlerbehebung für dieses 120V-Elektrowerkzeug.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bauer 2019E-B ist ein Detail-Eckschleifer für den 120V-Netzbetrieb. Er nutzt Klett-Schleifpapier und verfügt über einen Staubbeutel oder Anschluss für einen Staubsauger. S. 1, 7, 9
Wichtigste Schritte
- Schleifpapier wechseln S. 9
- Staubbeutel anbringen S. 9
Erste Inbetriebnahme
- Staubbeutel anbringen, Schleifpapier auflegen, Gerät einschalten und 30 Sekunden im Leerlauf testen. S. 9, 10
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät startet nicht
Stromanschluss prüfen, Steckdose testen, thermischen Überlastschutz zurücksetzen.
S. 13
Überhitzung
Vorschub verringern, Lüftungsschlitze reinigen.
S. 13Wartung und Reset
- Thermischer Überlastschutz: Gerät ausschalten, abkühlen lassen und Reset-Knopf am Gerät drücken. S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120VAC | Betriebsspannung | S. 7 |
| Stromstärke | 1.2A | Stromaufnahme | S. 7 |
| Leerlaufdrehzahl | 12,500/min | Geschwindigkeit ohne Last | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Ersatzteile S. 14, 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Bauer 2019E-B Detail-Eckschleifers. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise vollständig zu lesen. Das Gerät ist für den Betrieb an 120V-Steckdosen ausgelegt.
Sicherheitshinweise
- Tragen Sie stets eine ANSI-zugelassene Schutzbrille und einen NIOSH-zugelassenen Atemschutz.
- Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
- Betreiben Sie das Gerät nicht in explosiven Atmosphären.
- Halten Sie Kinder und Unbeteiligte vom Arbeitsbereich fern.
- Bei Verwendung von Verlängerungskabeln ist auf den korrekten Kabelquerschnitt zu achten (siehe Tabelle in der Anleitung).
- Menschen mit Herzschrittmachern sollten vor der Benutzung einen Arzt konsultieren.
Technische Daten
- Spannung: 120VAC / 60Hz
- Stromstärke: 1.2A
- Leerlaufdrehzahl: 12.500/min
- Schleifpapier: Klettverschluss-System, 3-7/8" x 5-1/2"
Montage und Vorbereitung
Vor der Montage oder dem Wechsel von Zubehör muss das Gerät zwingend vom Stromnetz getrennt werden.
Staubbeutel installieren
Der Staubbeutel wird an der Rückseite des Schleifers angebracht. Schieben Sie den Beutel mit einer leichten Drehbewegung auf den Auslass, bis er fest sitzt.
Schleifpapier anbringen
Das Gerät verwendet Klett-Schleifpapier. Stellen Sie sicher, dass die Grundplatte sauber ist. Richten Sie die Löcher im Schleifpapier an den Löchern der Grundplatte aus, um eine effektive Staubabsaugung zu gewährleisten, und drücken Sie das Papier fest an.
Betrieb des Geräts
Grip das Gerät fest mit beiden Händen. Schalten Sie das Gerät ein und warten Sie, bis es die volle Drehzahl erreicht hat, bevor Sie es vorsichtig auf die Oberfläche aufsetzen. Üben Sie keinen übermäßigen Druck aus; lassen Sie das Gerät die Arbeit erledigen. Das Gerät kann alternativ an einen Staubsauger angeschlossen werden, anstatt den Staubbeutel zu verwenden.
Wartung und Reinigung
- Vor jedem Gebrauch: Prüfen Sie das Gerät auf lose Teile, beschädigte Kabel oder Fehlfunktionen.
- Nach dem Gebrauch: Wischen Sie das Gehäuse mit einem sauberen Tuch ab und leeren Sie den Staubbeutel.
- Regelmäßig: Blasen Sie Staub und Schmutz mit trockener Druckluft aus den Motorlüftungsschlitzen.
Herstellerinformationen
Harbor Freight Tools
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie den Stromanschluss, die Steckdose und ob der thermische Überlastschutz ausgelöst hat (Reset-Knopf drücken).
Gerät arbeitet langsam
Verringern Sie den Druck auf das Werkstück. Prüfen Sie, ob ein zu langes oder zu dünnes Verlängerungskabel verwendet wird.
Überhitzung
Lassen Sie das Gerät in seinem eigenen Tempo arbeiten. Reinigen Sie die Lüftungsschlitze.
Vor der Verwendung
- Sichtprüfung auf beschädigte Kabel oder Gehäuseteile
- Staubbeutel fest montiert oder Staubsauger angeschlossen
- Schleifpapier korrekt ausgerichtet und fest auf der Klettplatte
- Schutzbrille und Atemschutz angelegt
- Arbeitsbereich frei von Hindernissen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 120VAC / 60Hz / 1.2A
- Elektrische Anschlusswerte für den Betrieb in Nordamerika.
- Hook and Loop
- Klettverschluss-System für schnellen Schleifpapierwechsel.
Abbildungen und Diagramme

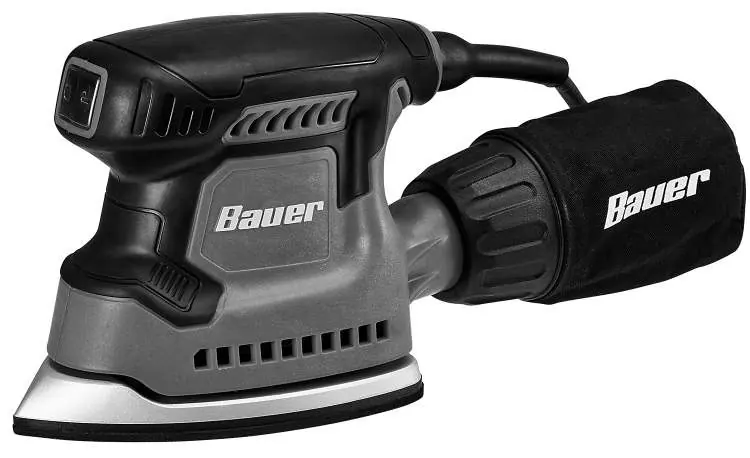

- Seite 8 zeigt die Hauptfunktionen: Ein-/Ausschalter, Griff, Staubbeutel und Grundplatte.
- Seite 15 enthält die Explosionszeichnung mit allen Ersatzteilnummern.
Modellkompatibilität
- Verwenden Sie nur Schleifpapier mit Klettverschluss.
- Kann an einen Staubsauger angeschlossen werden, wenn der Staubbeutel entfernt wird.
