Bedienungsanleitung für Bauer 18GA Brad Nailer 20131C-B

Erfahren Sie, wie Sie den Bauer 18GA Brad Nailer (20131C-B) sicher bedienen, Nägel laden, Staus beheben und das Gerät warten. Vollständiger Leitfaden für Betrieb und Sicherheit.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Bauer 18GA Brad Nailer ist ein akkubetriebenes Gerät zum Eintreiben von 18-Gauge-Nägeln. Er bietet zwei Modi: Einzelschuss für Präzision und Kontaktmodus für schnelles Arbeiten. Sicherheit steht an erster Stelle: Tragen Sie immer eine Schutzbrille und entfernen Sie den Akku bei Nichtgebrauch oder Wartung. S. 1, 8, 10

Wichtigste Schritte

Nägel laden S. 11
Stau beheben S. 13
Tiefeneinstellung ändern S. 12

Erste Inbetriebnahme

Akku einsetzen und Funktionstest auf Restholz durchführen. S. 9

Probleme und Lösungen

LED blinkt rot

Stau im Magazin. Akku entfernen, Magazin öffnen, Stau beseitigen.

S. 12, 13

Wartung und Reset

Nach jedem Gebrauch Akku entfernen, Magazin leeren und Führung reinigen. S. 14

Technische Daten

Parameter	Wert	Hinweis	Seiten
Nageltyp	18 Gauge	Brad Nägel 3/4 Zoll bis 2 Zoll	S. 8
Spannung	20V DC	Betriebsspannung	S. 8

Wo es im PDF steht

Sicherheitshinweise S. 2, 3, 4, 5
Bedienung S. 9, 10, 11, 12
Wartung und Teile S. 13, 14, 15, 18

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

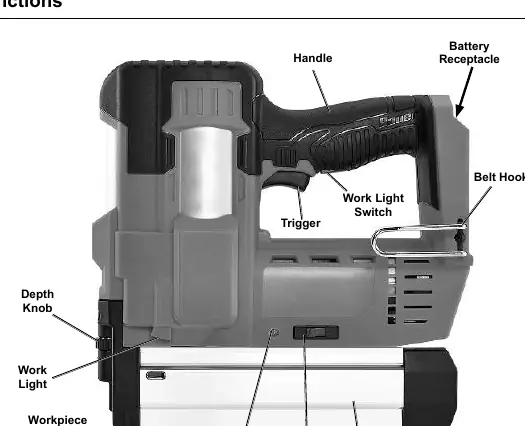

Funktionen und Bedienelemente des Naglers

Seite 8

Seite 10

Seite 11

Seite 13

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wesentliche Sicherheits- und Betriebshinweise für den Bauer 18GA Brad Nailer (Modell 20131C-B). Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät ist für den Betrieb mit einem 20V-Akku ausgelegt. Tragen Sie bei der Verwendung stets eine ANSI-zugelassene Schutzbrille mit Seitenschutz und Gehörschutz.

Produktübersicht

Der Nagler verfügt über folgende Bedienelemente:

Abzug (Trigger): Löst den Schuss aus.
Werkstückkontakt (Workpiece Contact): Sicherheitsmechanismus, der verhindert, dass das Gerät ohne Kontakt zum Werkstück auslöst.
Tiefeneinstellknopf (Depth Knob): Reguliert die Einschlagtiefe der Nägel.
Aktivierungsmodus-Schalter (Activation Mode Switch): Wechselt zwischen Einzelschuss- und Kontaktmodus.
LED-Anzeige: Zeigt Status wie Stau, niedrigen Akkustand oder Überhitzung an.

Inbetriebnahme

Stellen Sie vor der Verwendung sicher, dass der Akku vollständig geladen ist. Führen Sie vor jedem Gebrauch einen Test auf einem Stück Restholz durch, um die korrekte Funktion des Werkstückkontakts und des Abzugs zu überprüfen. Entfernen Sie den Akku immer, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder das Gerät lagern.

Betriebsmodi

Das Gerät bietet zwei Betriebsmodi:

Einzelschuss (Single-Sequential): Für präzise Platzierung. Der Werkstückkontakt muss vor dem Abzug gedrückt werden.
Kontaktmodus (Contact Actuation): Für schnelles Arbeiten. Der Abzug kann gedrückt gehalten werden, während der Werkstückkontakt wiederholt auf das Werkstück gedrückt wird.

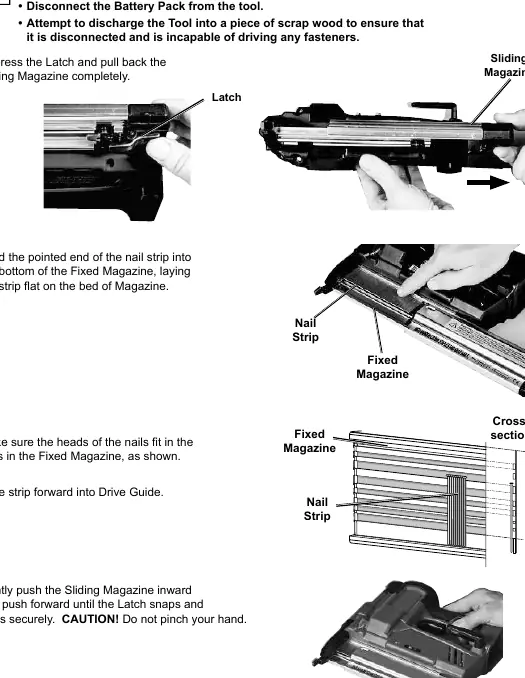

Nägel laden

Entfernen Sie den Akku.
Drücken Sie die Verriegelung (Latch) und ziehen Sie das Magazin vollständig zurück.
Legen Sie den Nagelstreifen in das Magazin ein.
Stellen Sie sicher, dass die Nagelköpfe in den Schlitzen des festen Magazins liegen.
Schieben Sie das Magazin wieder nach vorne, bis es einrastet.

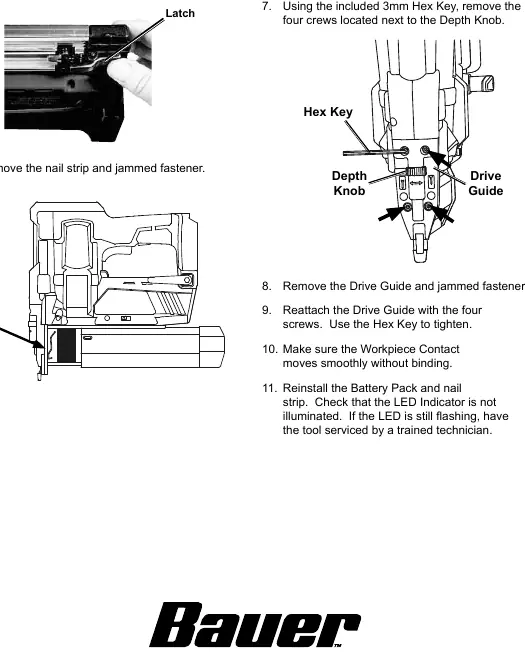

Wartung und Fehlerbehebung

Bei einem Stau blinkt die LED-Anzeige rot. Entfernen Sie den Akku, öffnen Sie das Magazin und entfernen Sie den verklemmten Nagel. Wenn der Stau im internen Mechanismus liegt, kann die Führung (Drive Guide) mit dem mitgelieferten 3mm-Inbusschlüssel demontiert werden. Reinigen Sie das Gerät regelmäßig und ölen Sie die Führung leicht ein.

Herstellerinformationen

Harbor Freight Tools

Markenprofil

Herstellerwebsite https://www.harborfreight.com Support https://www.harborfreight.com/customer-service

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Akku prüfen, sicherstellen, dass er fest sitzt und geladen ist. Auf interne Schäden oder Verschleiß prüfen.

Häufige Staus

Überprüfen Sie, ob der richtige Nageltyp (18 Gauge) verwendet wird. Reinigen und schmieren Sie das Magazin.

Nagel wird nicht tief genug eingetrieben

Tiefeneinstellung am Gerät anpassen oder Schmierung prüfen.

Vor der Verwendung

Tragen Sie eine ANSI-zugelassene Schutzbrille.
Prüfen Sie, ob Abzug und Werkstückkontakt frei beweglich sind.
Testen Sie das Gerät auf einem Stück Restholz.
Stellen Sie sicher, dass der Akku geladen ist.
Prüfen Sie das Gerät auf lose Teile oder Beschädigungen.

Technische Daten in der Praxis

Betriebsmodi: Einzelschuss (präzise) und Kontaktmodus (schnell).

Abbildungen und Diagramme

Die Explosionszeichnung auf Seite 19 zeigt alle Einzelteile des Geräts.
Die Funktionsübersicht auf Seite 8 identifiziert alle Bedienelemente wie Tiefenknopf, Magazinverriegelung und LED-Anzeige.

Modellkompatibilität

Verwenden Sie nur Bauer 20V Li-Ion Akkus.
Verwenden Sie keine Verlängerungskabel für das Ladegerät.
