Bedienungsanleitung für Harbor Freight Bauer Cordless Compact Workshop Blower 1916C-B
Detaillierte Bedienungsanleitung für das Harbor Freight Bauer 1916C-B Akku-Werkstattgebläse. Erfahren Sie alles über Montage, sichere Bedienung, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Harbor Freight Bauer 1916C-B ist ein kompaktes Akku-Werkstattgebläse. Zur Montage schieben Sie das Gebläserohr oder die 3-in-1 Düse auf den Auslass und drehen diese im Uhrzeigersinn fest. Der Betrieb erfolgt durch Einsetzen des Akkus, Einstellen der Geschwindigkeit und Betätigen des Auslösers. S. 6, 7, 8
Wichtigste Schritte
- Montage des Gebläserohrs S. 7
- Dauerbetrieb aktivieren S. 8
Erste Inbetriebnahme
- Akku einsetzen und Gerät starten S. 8
Probleme und Lösungen
Abnormale Geräusche oder Vibrationen
Stoppen Sie die Verwendung sofort und lassen Sie das Problem von einem qualifizierten Techniker beheben.
S. 9Wartung und Reset
- Wartung und Reinigung S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Batterietyp | 20V Bauer Li-ion | Kompatibler Akkutyp für das Gerät. | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4
- Bedienung S. 8
- Teileliste S. 10, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die vollständigen Sicherheits-, Montage-, Betriebs- und Wartungsanweisungen für das Harbor Freight Bauer 1916C-B Akku-Werkstattgebläse. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, um Verletzungen oder Sachschäden zu vermeiden. Das Gerät ist für den Einsatz in trockenen Umgebungen vorgesehen und darf nicht bei Regen oder in feuchten Bereichen verwendet werden.
Sicherheitshinweise
- Tragen Sie bei der Arbeit eine ANSI-geprüfte Schutzbrille, einen Schutzhelm und strapazierfähige Arbeitshandschuhe.
- Verwenden Sie bei staubigen Arbeiten eine Gesichts- oder Staubmaske.
- Halten Sie Kinder und Besucher vom Arbeitsbereich fern.
- Entfernen Sie alle harten Gegenstände aus dem Arbeitsbereich, bevor Sie das Gebläse verwenden.
- Blasen Sie keine Ablagerungen in Richtung von Personen, Tieren oder Eigentum.
- Verwenden Sie das Gerät nicht zum Aufsaugen von brennbaren Flüssigkeiten oder brennenden Materialien wie Zigaretten oder Asche.
- Personen mit Herzschrittmachern sollten vor der Verwendung einen Arzt konsultieren, da elektromagnetische Felder Störungen verursachen können.
Montage
Vor der Montage muss der Akku entfernt werden, um ein versehentliches Starten zu verhindern.
- Gebläserohr anbringen: Schieben Sie das Gebläserohr über den Gebläseauslass, richten Sie die Lasche am Rohr mit dem Schlitz am Auslass aus und drehen Sie das Rohr im Uhrzeigersinn, bis es einrastet.
- 3-in-1 Düse anbringen: Schieben Sie die Düse über den Gebläseauslass, richten Sie die Lasche aus und drehen Sie sie im Uhrzeigersinn, um sie zu verriegeln.
Bedienung
Stellen Sie sicher, dass der Auslöser (Trigger) in der Aus-Position ist, bevor Sie den Akku einsetzen. Schieben Sie den Akku in den Schlitz am Boden des Griffs, bis er einrastet.
- Halten Sie das Gebläse mit beiden Händen und halten Sie das Rohr einige Zentimeter über dem Boden.
- Stellen Sie den Geschwindigkeitsregler auf die gewünschte Stufe ein.
- Drücken und halten Sie den Auslöser, um das Gerät zu starten.
- Für den Dauerbetrieb drücken Sie den Auslöser vollständig, halten ihn gedrückt und drücken dann den Auslöser-Sperrknopf (Trigger Lock).
- Nach Beendigung der Arbeit entfernen Sie den Akku und wischen Sie das Gerät mit einem sauberen Tuch ab.
Wartung und Lagerung
- Vor jedem Gebrauch: Überprüfen Sie das Gerät auf lose Schrauben, falsch ausgerichtete oder klemmende bewegliche Teile, beschädigte Teile oder Kabel.
- Nach dem Gebrauch: Wischen Sie die Außenflächen mit einem sauberen Tuch ab.
- Lagerung: Lagern Sie das Gerät an einem trockenen Ort, außerhalb der Reichweite von Kindern.
- Schmierung: Alle Teile sind dauerhaft geschmiert; verwenden Sie keine zusätzliche Schmierung.
Herstellerinformationen
Harbor Freight Tools
Praktische Hilfe
Typische Probleme
Abnormale Geräusche oder Vibrationen während des Betriebs.
Stoppen Sie die Verwendung sofort und lassen Sie das Problem von einem qualifizierten Techniker beheben.
Das Ladegerät wird während des Ladevorgangs sehr heiß.
Stellen Sie sicher, dass das Ladegerät ausreichend belüftet ist. Platzieren Sie es nicht auf brennbaren Oberflächen wie Teppichen oder Vorlegern.
Vor der Verwendung
- Überprüfen Sie das Gerät auf lose Hardware.
- Kontrollieren Sie das Gerät auf beschädigte elektrische Leitungen.
- Stellen Sie sicher, dass der Arbeitsbereich frei von harten Gegenständen ist.
- Tragen Sie ANSI-geprüfte Schutzbrille und Handschuhe.
- Stellen Sie sicher, dass der Akku vollständig geladen ist.
Abbildungen und Diagramme

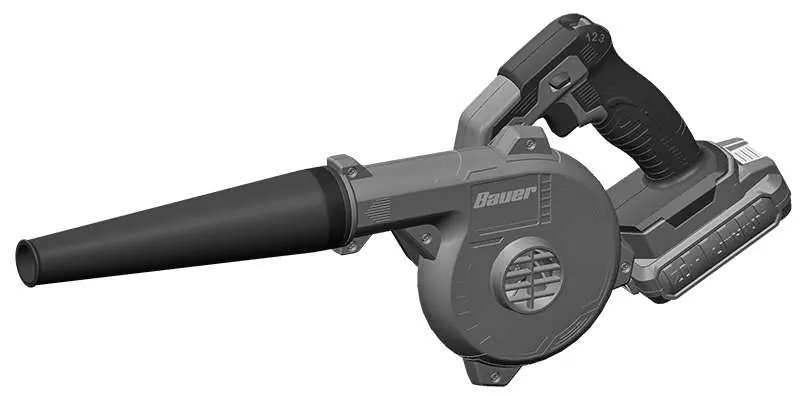

- Das Diagramm zeigt die Position des Auslösers, der Auslösersperre und des Geschwindigkeitsreglers am Griff.
- Die Explosionszeichnung (Assembly Diagram) zeigt die interne Struktur und die Anordnung der 34 Einzelteile.
Modellkompatibilität
- Verwenden Sie nur die mitgelieferten Zubehörteile.
- Verwenden Sie keine Verlängerungskabel mit dem Ladegerät dieses Geräts.
