Installationsanleitung für Golden Lighting 0890-3P Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Golden Lighting 0890-3P Pendelleuchte. Die Installation sollte ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.

Empfohlene Montagehöhen

• Über Kücheninseln: Die Leuchte sollte mindestens 30 Zoll (ca. 76 cm) über der Arbeitsplatte hängen.
• Über Esstischen: Die Leuchte sollte mindestens 30 Zoll (ca. 76 cm) über der Tischoberfläche hängen.
• In offenen Bereichen: Die Unterseite der Leuchte sollte mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt sein.

Vorbereitung der Installation

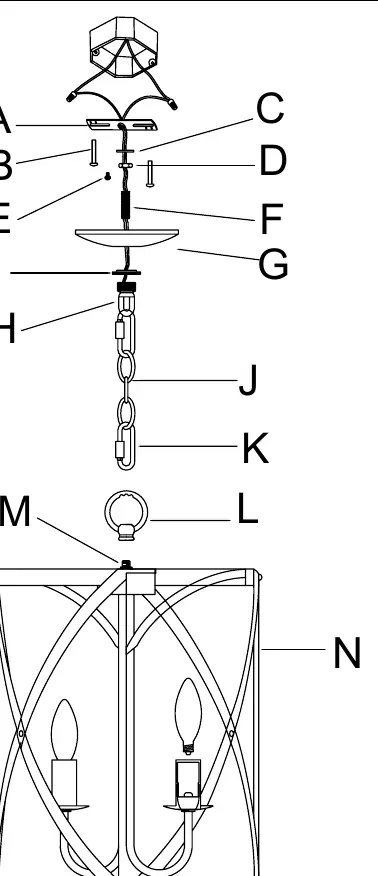

Entfernen Sie vorsichtig alle Teile aus der Verpackung. Stellen Sie sicher, dass die alte Montagehalterung entfernt wurde. Befestigen Sie die neue Montagehalterung (A) mit den Schrauben (B) an der Anschlussdose. Passen Sie die Höhe des Nippels (F) und der Baldachinschlaufe (H) an, indem Sie den Baldachin (G) zur Probe anhalten, bis die gewünschte Höhe erreicht ist.

Montage der Leuchte

Verbinden Sie die obere Schlaufe (L) mit dem Pfosten (M) des Leuchtenkörpers (N). Bestimmen Sie die benötigte Kettenlänge (J) und kürzen Sie diese bei Bedarf mit einer Zange. Befestigen Sie die Kettenverbinder (K) an den Enden der Kette und verbinden Sie diese mit der oberen Schlaufe (L) und der Baldachinschlaufe (H). Führen Sie die Kabel durch die Kette (etwa alle drei Glieder).

Verkabelung

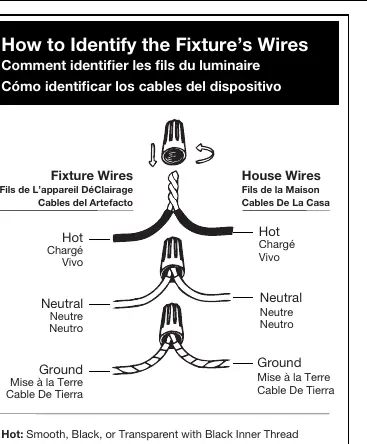

Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer zweiten Person stützen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie den schwarzen, glatten oder transparenten Draht mit schwarzer Innenader mit dem stromführenden Hauskabel.
• Nullleiter (Neutral): Verbinden Sie den weißen, gerippten oder transparenten Draht mit weißer Innenader mit dem neutralen Hauskabel.
• Erdung (Ground): Verbinden Sie den Kupfer-, blanken, grünen oder transparenten Draht mit grüner Innenader mit dem Erdungskabel des Hauses. Falls kein Erdungskabel vorhanden ist, befestigen Sie den Draht an der Erdungsschraube (E) der Montagehalterung.

Verdrehen Sie die Kabelenden und sichern Sie diese mit Kabelverbindern. Achten Sie darauf, dass alle Verbindungen in die Anschlussdose geschoben werden.

Abschluss der Installation

Schieben Sie den Baldachin (G) zur Decke und sichern Sie ihn mit dem Baldachin-Schlaufenkragen (I). Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
