Montageanleitung für Golden Lighting 1084-SF Deckenleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Golden Lighting 1084-SF Deckenleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Die Installation sollte von einer qualifizierten Fachkraft durchgeführt werden. Achten Sie darauf, nur Leuchtmittel mit der zulässigen maximalen Wattzahl zu verwenden.

Vorbereitung und Montage

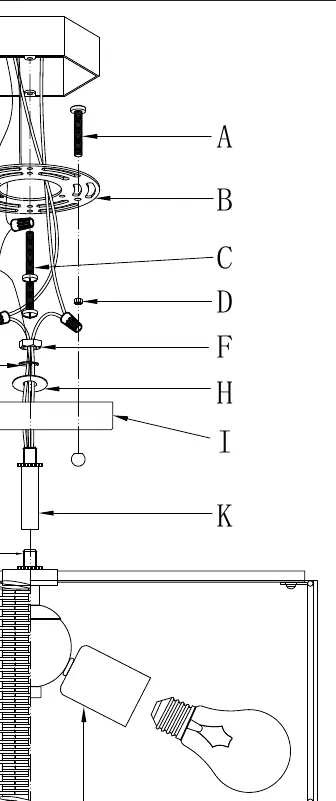

Entfernen Sie vorsichtig alle Teile aus der Verpackung. Die Montageplatte (B) muss zuerst an der Anschlussdose an der Decke befestigt werden. Stellen Sie sicher, dass die Montageschrauben (A) korrekt in der Platte sitzen, bevor Sie diese festschrauben. Führen Sie die Kabel durch die Mitte der Montageplatte.

Setzen Sie die Leuchte zusammen, indem Sie die Kabel vom Leuchtenkörper (L) durch die Stange (K) und den Baldachin (I) führen. Verschrauben Sie die Stange (K) mit dem Leuchtenkörper und sichern Sie die Verbindung mit den Unterlegscheiben (H, G) und der Mutter (F).

Elektrischer Anschluss

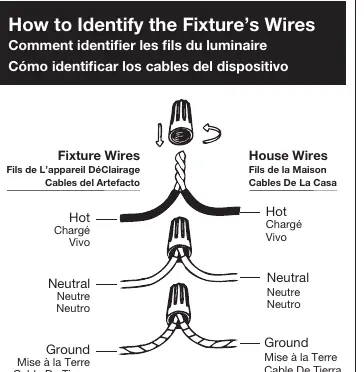

Lassen Sie sich beim Verkabeln von einer zweiten Person unterstützen, um das Gewicht der Leuchte zu halten. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie das schwarze, glatte oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausinstallation.
• Neutral: Verbinden Sie das weiße, gerippte oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
• Erde (Ground): Verbinden Sie das Kupfer-, blanke Metall-, grüne oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel der Hausinstallation.

Verwenden Sie geeignete Kabelverbinder und stellen Sie sicher, dass alle Verbindungen fest sitzen und in die Anschlussdose verstaut werden können.

Abschluss der Installation

Schieben Sie den Baldachin (I) über die Montageplatte (B) an die Decke, sodass die Schrauben (A) durch die Öffnungen ragen. Sichern Sie den Baldachin mit den dekorativen Muttern (J). Setzen Sie anschließend die Leuchtmittel in die Fassungen (M) ein. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Tipps zur optimalen Platzierung

Für ein optimales Lichtergebnis beachten Sie folgende Empfehlungen:

• Über Kücheninseln: Zentrieren Sie die Leuchte. Bei mehreren Leuchten sollte eine Leuchte pro 60 cm (24 Zoll) Inselbreite eingeplant werden. Der Abstand zur Arbeitsplatte sollte mindestens 76 cm (30 Zoll) betragen.
• Über Esstischen: Die Leuchte sollte mindestens 76 cm (30 Zoll) über der Tischoberfläche hängen. Wählen Sie eine Leuchte, die etwa 30 cm (12 Zoll) schmaler als die Tischbreite ist.
• In offenen Bereichen: Die Unterkante der Leuchte sollte mindestens 2,3 Meter (7,5 Fuß) über dem Boden hängen. Achten Sie auf ausreichend Freiraum für sich öffnende Türen.
