Benutzerhandbuch für ASRock NUC-1360P/D4 Mainboard

Schnellstartanleitung und technisches Handbuch für das ASRock NUC-1360P/D4 Mainboard. Erfahren Sie mehr über Installation, UEFI-BIOS-Einstellungen, Anschlüsse und Hardware-Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Benutzerhandbuch für die ASRock NUC 1300/D4 Mainboard-Serie. Es enthält Anweisungen zur Hardware-Installation, Konfiguration des UEFI-BIOS und technische Spezifikationen. Bitte beachten Sie, dass das Mainboard eine Knopfzellenbatterie enthält, die von Kindern ferngehalten werden muss. Vor der Installation oder dem Austausch von Komponenten muss das System vollständig vom Stromnetz getrennt werden, um Schäden zu vermeiden.

Produktübersicht und Spezifikationen

Das Mainboard ist im NUC-Formfaktor (10,4 cm x 10,2 cm x 3,8 cm) gefertigt und unterstützt Intel Core-Prozessoren der 13. Generation (Raptor Lake-P). Zu den wichtigsten technischen Daten gehören:

  • Speicher: 2 x 260-pin DDR4 SO-DIMM Steckplätze, unterstützt bis zu 64 GB (32 GB pro Modul) bei 3200 MHz.
  • Grafik: Intel Iris Xe oder UHD Graphics, unterstützt bis zu 4 Displays (HDMI 2.0b, DisplayPort 1.4a, USB-C).
  • Speicheranschlüsse: 1 x M.2 (Key M, 2242/2260/2280) mit PCIe Gen4 x4, 1 x SATA3.0.
  • Netzwerk: 2 x 2,5 Gigabit LAN (Intel I226LM/I226V).
  • Stromversorgung: 12V-19V DC-In Anschluss.

Hardware-Installation

Vor der Installation sollten Sie das Gehäuse auf Kompatibilität prüfen. Beachten Sie folgende Vorsichtsmaßnahmen:

Installation der Speichermodule
Installation der Speichermodule
Zusätzliches Montagefoto von Seite 25
Zusätzliches Montagefoto von Seite 25
Zusätzliches Montagefoto von Seite 27
Zusätzliches Montagefoto von Seite 27
  • Trennen Sie das Netzkabel vor dem Berühren von Komponenten.
  • Vermeiden Sie statische Elektrizität; verwenden Sie ein geerdetes Armband oder berühren Sie einen geerdeten Gegenstand.
  • Fassen Sie Komponenten nur an den Kanten an.
  • Speichermodule: Richten Sie die Kerbe des SO-DIMM-Moduls an der Aussparung im Steckplatz aus und drücken Sie es fest, bis die Halteklammern einrasten.

Anschlüsse und Header

Das Mainboard verfügt über zahlreiche Anschlüsse für Peripheriegeräte und interne Erweiterungen:

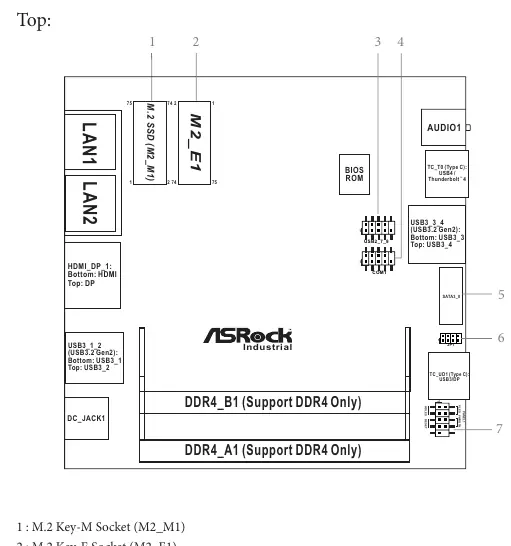

Motherboard-Layout
Motherboard-Layout
I/O-Panel Anschlüsse
I/O-Panel Anschlüsse
Installation des ROM-Sockels
Installation des ROM-Sockels
  • I/O-Panel: Enthält USB 3.2 Gen2, USB4/Thunderbolt 4, HDMI, DisplayPort, Audio-Anschlüsse und LAN-Ports.
  • Interne Header: USB 2.0 Header, COM-Port (RS-232/422/485), System Panel Header (für Power-Schalter, Reset, LEDs) und FAN-Anschluss.
  • ROM-Sockel: Spezielle Anweisungen zur Installation des ROM-Chips (Pin 1 Ausrichtung beachten).

UEFI BIOS-Konfiguration

Das UEFI-Setup-Dienstprogramm ermöglicht die Konfiguration des Systems. Sie können es durch Drücken von F2 oder Entf während des Systemstarts aufrufen.

  • Navigation: Verwenden Sie die Pfeiltasten zur Auswahl, Enter zum Bestätigen und die Tasten F7/F9/F10 zum Verwerfen, Laden der Standardwerte oder Speichern der Änderungen.
  • CPU-Konfiguration: Einstellungen für Hyper-Threading, P-Cores/E-Cores, C-States und Intel SpeedStep.
  • Chipset-Konfiguration: Einstellungen für VT-d, Re-Size BAR und Onboard-Geräte (LAN, Audio).
  • Sicherheit: Passwortschutz für Supervisor und Benutzer sowie Secure Boot-Einstellungen.

Hardware-Überwachung und Sicherheit

Der Bereich 'Hardware Health Event Monitoring' ermöglicht die Überwachung von CPU-Temperatur, Mainboard-Temperatur und Lüftergeschwindigkeiten. Die Lüftersteuerung (FAN1) kann auf 'System Auto', 'Full On' oder 'Automatic Mode' eingestellt werden.

Praktische Hilfe

Typische Probleme

System startet nicht

Überprüfen Sie die Stromversorgung (12V-19V DC-In) und stellen Sie sicher, dass die Speichermodule korrekt installiert sind.

BIOS-Einstellungen fehlerhaft

Verwenden Sie den JP1-Header (Pins 4-6), um das CMOS zu löschen und die Standardeinstellungen wiederherzustellen.

System instabil nach BIOS-Änderung

Setzen Sie die BIOS-Einstellungen auf die Standardwerte zurück oder laden Sie die optimalen Standardwerte (F9).

Vor der Verwendung

  • Stromkabel vor der Installation abziehen
  • Antistatische Maßnahmen treffen (geerdetes Armband)
  • Speichermodule korrekt ausrichten (Kerbe beachten)
  • Gehäusekonfiguration auf Passform prüfen
  • Positive und negative Pins am System Panel Header beachten

Technische Daten in der Praxis

NUC Formfaktor
Kompaktes Mainboard-Design (10,4 cm x 10,2 cm x 3,8 cm).

Abbildungen und Diagramme

  • Motherboard-Layout zeigt die Positionen aller Anschlüsse, Header und Steckplätze.
  • I/O-Panel-Diagramm identifiziert die externen Anschlüsse (USB, LAN, Video).
  • Blockdiagramm veranschaulicht die interne Datenpfad-Architektur des Systems.

Modellkompatibilität

  • Unterstützt Intel 13th Gen Prozessoren (Raptor Lake-P).
  • Maximal 64GB DDR4 RAM (2x 32GB).
  • M.2 Key M Steckplatz für SSDs (PCIe Gen4 x4).
  • M.2 Key E Steckplatz für Wireless-Module.
