Bedienungsanleitung für Frigidaire Room Air Conditioner 16120300A28673
Erfahren Sie, wie Sie Ihre Frigidaire Klimaanlage 16120300A28673 effizient bedienen, warten und Fehler beheben. Vollständiger Leitfaden zu Funktionen, Modi und Sicherheit.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Handbuch beschreibt die Bedienung, Wartung und Sicherheit der Frigidaire Klimaanlage 16120300A28673. Wichtige Schritte sind die korrekte Erdung, die regelmäßige Filterreinigung und die Beachtung der Fehlercodes. S. 1, 6, 15, 16
Wichtigste Schritte
- Reset-Vorgang am Stecker durchführen S. 6
- Staubfilter reinigen S. 16
Erste Inbetriebnahme
- Gerät 1 Stunde aufrecht stehen lassen, dann Stecker einstecken und Reset-Taste drücken. S. 6
Weitere 2 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Filter-LED zurücksetzen: Fan-Taste 3 Sekunden gedrückt halten. S. 12
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5, 6
- Bedienung S. 9, 10, 11, 12
- Reinigung S. 16, 17
- Fehlerbehebung S. 18, 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für Ihre Frigidaire Klimaanlage. Vor der ersten Inbetriebnahme muss das Gerät eine Stunde aufrecht stehen. Verwenden Sie niemals Verlängerungskabel oder Adapterstecker. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist. Das Gerät verwendet brennbare Kältemittel; beachten Sie die Sicherheitshinweise zur Lagerung und Wartung.
Bedienfeld und Fernbedienung
Das Gerät verfügt über ein Touch-Bedienfeld und eine Fernbedienung. Die wichtigsten Funktionen umfassen:
- Ein/Aus: Gerät ein- oder ausschalten.
- Modus: Wechseln zwischen Cool, Eco, Fan Only und Dry.
- Lüftergeschwindigkeit: Manuelle Einstellung oder Auto-Modus.
- Timer: Zeitgesteuertes Ein- oder Ausschalten.
- Kindersicherung: Sperren des Bedienfelds durch Halten der Mode-Taste für 3 Sekunden (Anzeige 'LC').
Betriebsmodi
- Eco (Energy Saver): Standardmodus. Der Lüfter läuft nach dem Abschalten des Kompressors noch 3 Minuten weiter.
- Cool: Standard-Kühlbetrieb.
- Fan Only: Nur Luftumwälzung ohne Kühlung.
- Dry: Entfeuchtungsmodus, kühlt gleichzeitig den Raum.
Reinigung und Wartung

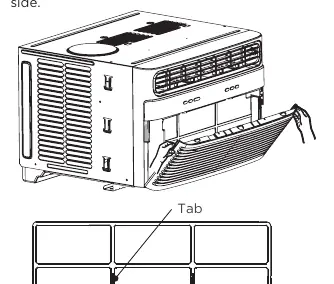

Der Staubfilter sollte mindestens einmal monatlich überprüft und gereinigt werden. Bei Verschmutzung mit warmem Wasser und mildem Spülmittel waschen oder absaugen. Vor dem Wiedereinsetzen vollständig trocknen lassen. Nach 250 Betriebsstunden leuchtet die Filter-LED auf; zum Zurücksetzen die Fan-Taste 3 Sekunden gedrückt halten.
Fehlerbehebung
Bei Fehlern zeigt das Display Codes an:
- EH00: Interner Speicherfehler.
- EH60: Temperatursensor offen/kurzgeschlossen.
- EH0b: Kommunikationsfehler der Hauptplatine.
Bei diesen Fehlern wenden Sie sich bitte an den autorisierten Frigidaire-Kundendienst.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Stecker prüfen, Reset-Taste am Stecker drücken, Sicherung prüfen.
Kühlt nicht ausreichend
Raumtemperatur prüfen, Filter reinigen, Hindernisse vor dem Gerät entfernen.
Wasser tropft innen
Installation prüfen, Gerät leicht nach außen neigen für korrekten Wasserabfluss.
Gerät schaltet schnell ein und aus
Filter reinigen, bei extremer Hitze Lüftergeschwindigkeit erhöhen.
Vor der Verwendung
- Gerät muss vor Inbetriebnahme eine Stunde aufrecht stehen.
- Stecker auf korrekte Erdung prüfen.
- Keine Verlängerungskabel oder Adapter verwenden.
- Verpackungsmaterial aus den Seitenlamellen entfernen.
- Sicherstellen, dass das Gerät nicht blockiert ist.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Bedienfeld: Tasten für Modus, Lüftergeschwindigkeit, Timer und Schlafmodus.
- Stecker: Reset- und Test-Tasten zur Fehlerstromerkennung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Betriebstemperatur Innen: 16°C - 32°C.
- Betriebstemperatur Außen: 18°C - 43°C.
