Bedienungsanleitung für Frigidaire 16120300A25534 Raumklimagerät
Erfahren Sie, wie Sie Ihr Frigidaire 16120300A25534 Raumklimagerät sicher bedienen, warten und Fehler beheben. Vollständiger Leitfaden zur Installation, Reinigung und Fehlerdiagnose.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Frigidaire Raumklimagerät wird über das Bedienfeld oder die Fernbedienung gesteuert. Wichtige Wartungsschritte umfassen die monatliche Reinigung des Luftfilters und die Überprüfung des Reset-Knopfes am Netzkabel bei Betriebsstörungen. S. 8, 9, 15
Wichtigste Schritte
- Luftfilter reinigen S. 15
- Reset-Knopf am Stecker drücken S. 6
Erste Inbetriebnahme
- Gerät vor Inbetriebnahme 1 Stunde aufrecht stehen lassen. S. 6
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
AS Fehlercode
Sensorfehler, kontaktieren Sie den autorisierten Frigidaire-Service.
S. 13Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| AS | Sensorfehler | Kontaktieren Sie den autorisierten Frigidaire-Service. | S. 13 |
Wartung und Reset
- Filter-Reset nach Reinigung S. 11, 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Temperaturbereich | 17°C - 30°C | Einstellbarer Temperaturbereich | S. 10 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5, 6
- Bedienung S. 8, 9, 10, 11
- Reinigung S. 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für Ihr Frigidaire Raumklimagerät. Wichtig: Das Gerät muss vor der ersten Inbetriebnahme eine Stunde lang aufrecht stehen. Verwenden Sie niemals ein Verlängerungskabel oder einen Adapterstecker. Das Gerät verwendet brennbares Kältemittel (R32 oder R290); beachten Sie daher unbedingt die Sicherheitsvorschriften zur Lagerung und Wartung.
Sicherheitshinweise

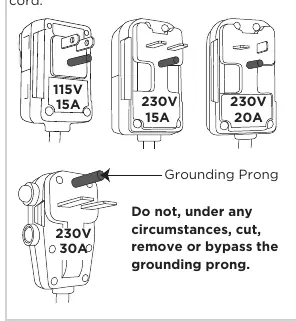

- Stellen Sie sicher, dass die elektrische Installation ordnungsgemäß geerdet ist.
- Verwenden Sie das Gerät nicht ohne die äußere Schutzabdeckung.
- Bei Beschädigung des Netzkabels darf dieses nicht repariert, sondern muss durch ein Originalteil ersetzt werden.
- Halten Sie das Gerät von offenen Flammen und Zündquellen fern.
Bedienung des Klimageräts
Das Gerät kann über das Bedienfeld am Gerät oder die Fernbedienung gesteuert werden. Die Tasten ermöglichen das Ein-/Ausschalten, die Moduswahl (Cool, Auto, Fan, Dry), die Einstellung der Lüftergeschwindigkeit, die Timer-Programmierung und die Aktivierung der Sleep-Funktion.
Betriebsmodi
- Cool: Standard-Kühlmodus.
- Auto: Das Gerät wählt automatisch die Lüftergeschwindigkeit basierend auf der Raumtemperatur.
- Fan Only: Nur Luftumwälzung ohne Kühlung.
- Dry: Entfeuchtungsmodus, bei dem das Gerät wie ein Luftentfeuchter arbeitet.
- Sleep: Passt die Temperatur über die Nacht an, um Energie zu sparen und den Komfort zu erhöhen.
Reinigung und Wartung
Der Luftfilter sollte mindestens einmal im Monat überprüft und bei Bedarf gereinigt werden, um eine optimale Leistung zu gewährleisten und Frostbildung an den Kühlspulen zu vermeiden.

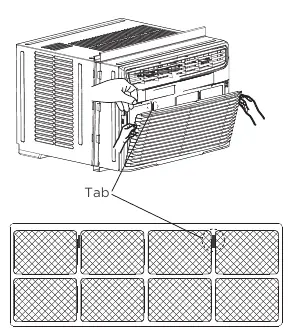

- Filterreinigung: Öffnen Sie das Frontpanel, entnehmen Sie den Filter, waschen Sie ihn mit warmem Wasser und mildem Spülmittel oder saugen Sie ihn ab. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.
- Gehäusereinigung: Wischen Sie das Gehäuse mit einem ölfreien Tuch oder einem mit warmem Wasser und mildem Spülmittel angefeuchteten Tuch ab. Verwenden Sie keine scharfen Reinigungsmittel.
Fehlerbehebung
Sollte das Gerät nicht ordnungsgemäß funktionieren, prüfen Sie zunächst die Stromversorgung und den Reset-Knopf am Stecker. Bei einem Fehlercode wie "AS" liegt ein Sensorfehler vor, der den Kontakt zum autorisierten Kundendienst erfordert. Wenn Wasser nach innen tropft, ist das Gerät möglicherweise falsch installiert und muss leicht nach außen geneigt werden.
Praktische Hilfe
Typische Probleme
Gerät läuft nicht
Überprüfen Sie, ob der Stecker fest sitzt, der Reset-Knopf am Stecker gedrückt wurde oder die Sicherung herausgesprungen ist.
Fehlercode AS
Ein Sensor ist defekt. Kontaktieren Sie den autorisierten Frigidaire-Service.
Wasser tropft nach innen
Das Gerät ist falsch installiert. Neigen Sie das Gerät leicht nach außen, damit das Wasser abfließen kann.
Gerät kühlt nicht ausreichend
Überprüfen Sie, ob der Luftfilter verschmutzt ist, die Temperatur zu hoch eingestellt ist oder das Gerät durch Möbel/Vorhänge blockiert wird.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät vor dem ersten Betrieb eine Stunde lang aufrecht steht.
- Überprüfen Sie, ob die Steckdose ordnungsgemäß geerdet ist.
- Entfernen Sie alle Verpackungsmaterialien aus dem Inneren des Geräts.
- Stellen Sie sicher, dass keine brennbaren Gase in der Nähe gelagert werden.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Temperaturbereich
- Das Gerät kann auf Temperaturen zwischen 62°F (17°C) und 86°F (30°C) eingestellt werden.
- Filter-Reset
- Die Filter-LED leuchtet nach 250 Betriebsstunden auf, um an die Reinigung zu erinnern.
Abbildungen und Diagramme
- Das Bedienfeld zeigt die aktuelle Temperatur oder Timer-Einstellungen an.
- Der Reset-Knopf am Netzkabel muss gedrückt werden, um die Stromzufuhr zu aktivieren.
Modellkompatibilität
- Nur für den Gebrauch in den USA und Kanada bestimmt.
- Nicht mit Verlängerungskabeln oder Adaptersteckern verwenden.
