Montageanleitung für Frigidaire 11NBRRFLSS Rückwand-Füllstück

Installieren Sie das Frigidaire 11NBRRFLSS Rückwand-Füllstück sicher an Ihrem freistehenden Herd. Diese Anleitung führt Sie durch die notwendigen Schritte zur Montage.

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montagezeichnung aus der Anleitung Seite 1 Schritt 1: Entfernen der drei Schrauben an der Rückseite des Herdes. Seite 2 Schritt 2: Ausrichten der Laschen des Füllstücks mit den Löchern. Seite 2 Schritt 3: Wiedereinsetzen der Schrauben und Fixierung. Seite 2

Wichtige Informationen zur Installation

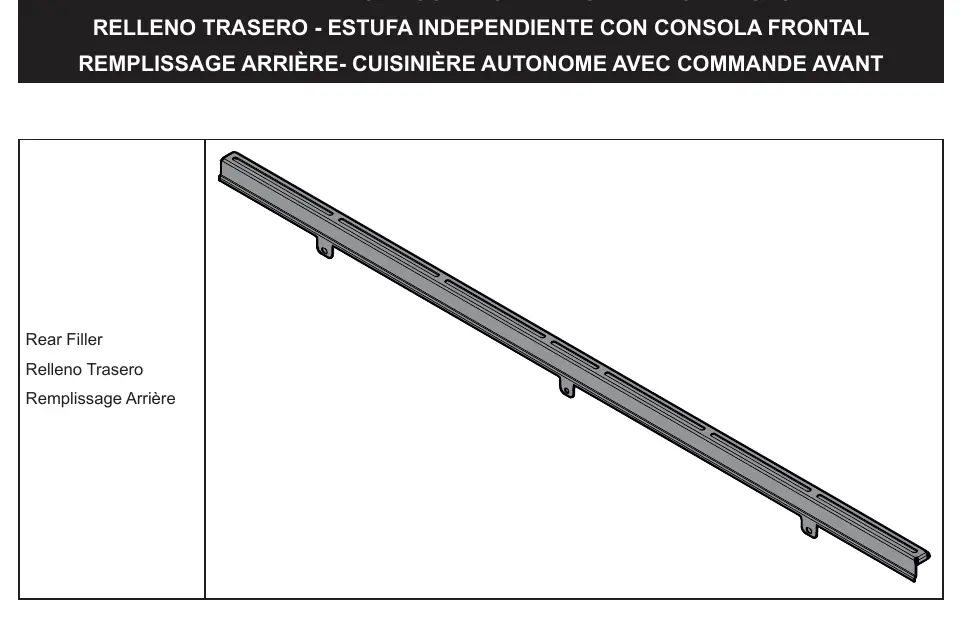

Dieses Dokument enthält Anweisungen zur Installation des Rückwand-Füllstücks (Rear Filler) für freistehende Herde mit Frontbedienung. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Stromzufuhr zum Gerät zu unterbrechen. Arbeiten Sie niemals an einem heißen Gerät, um Verbrennungen oder Verletzungen zu vermeiden. Stellen Sie sicher, dass alle Oberflächen vollständig abgekühlt sind, bevor Sie mit der Montage beginnen.

Montagezeichnung aus der Anleitung
Montagezeichnung aus der Anleitung

Montageschritte

Schritt 1: Entfernen der drei Schrauben an der Rückseite des Herdes.
Schritt 1: Entfernen der drei Schrauben an der Rückseite des Herdes.

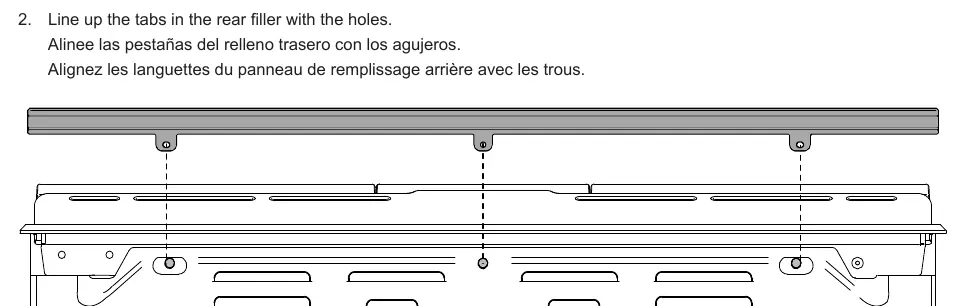

Schritt 2: Ausrichten der Laschen des Füllstücks mit den Löchern.
Schritt 2: Ausrichten der Laschen des Füllstücks mit den Löchern.

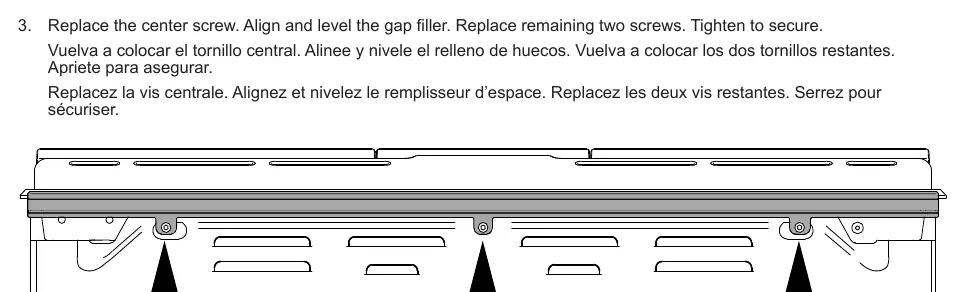

Schritt 3: Wiedereinsetzen der Schrauben und Fixierung.
Schritt 3: Wiedereinsetzen der Schrauben und Fixierung.
  1. Vorbereitung: Entfernen Sie die drei Schrauben an der oberen Rückseite des Herdes. Bewahren Sie diese Schrauben sicher auf, da sie für die Montage des Füllstücks wiederverwendet werden.
  2. Ausrichtung: Richten Sie die Laschen des Rückwand-Füllstücks an den entsprechenden Löchern an der Rückseite des Herdes aus.
  3. Befestigung: Setzen Sie zunächst die mittlere Schraube ein. Richten Sie das Füllstück aus und nivellieren Sie es. Setzen Sie anschließend die verbleibenden zwei Schrauben ein und ziehen Sie alle drei Schrauben fest, um das Füllstück sicher zu fixieren.

Praktische Hilfe

Typische Probleme

Das Füllstück sitzt schief oder lässt sich nicht korrekt befestigen.

Lösen Sie die mittlere Schraube leicht, richten Sie das Füllstück erneut aus und nivellieren Sie es, bevor Sie alle Schrauben fest anziehen.

Vor der Verwendung

  • Trennen Sie die Stromversorgung des Herdes vollständig.
  • Stellen Sie sicher, dass das Gerät ausgeschaltet ist.
  • Warten Sie, bis alle Oberflächen des Herdes abgekühlt sind.
  • Halten Sie die 3 Originalschrauben von der Rückseite des Herdes bereit.
