Bedienungsanleitung für Velitcamping 2000U Unterflur-Klimaanlage
Detaillierte Bedienungsanleitung für die Velitcamping 2000U Unterflur-Klimaanlage. Erfahren Sie alles über die fachgerechte Installation, Bedienung der Modi, Fehlerbehebung bei Fehlercodes und wichtige Wartungshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Velitcamping 2000U ist eine Unterflur-Klimaanlage für Fahrzeuge, die mit 12V, 24V oder 48V betrieben werden kann. Sie bietet eine Kühlleistung von 8000BTU und verfügt über verschiedene Modi (Sleep, Eco, Cooling, Turbo). Die Installation erfordert das Bohren von Abluftöffnungen und eine fachgerechte Montage am Fahrzeugboden. S. 1, 3, 4
Wichtigste Schritte
- Installation der Abluftöffnungen S. 5, 6, 7, 8
- Anschluss des Ablaufschlauchs S. 9, 10
- Einstellen der Unterspannungsschutz-Parameter S. 16
Erste Inbetriebnahme
- Testlauf durchführen S. 12
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
E0 - E1
Sensorverbindung prüfen
S. 17
E4/EL - Unterspannung
Batteriespannung und Verkabelung prüfen
S. 17
E6/EH - Überspannung
Systemspannung prüfen
S. 17Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E0 | Umgebungstemperatursensor | Anschluss prüfen, Sensor ersetzen | S. 17 |
| E2 | Überstrom | Verkabelung prüfen, Blockaden entfernen | S. 17 |
| E4/EL | Unterspannung | Batteriespannung prüfen | S. 17 |
Wartung und Reset
- Werksreset S. 13, 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kühlleistung | 8000BTU/2200W | Kühlkapazität | S. 3 |
| Nennleistung | 700W | Stromverbrauch | S. 3 |
| Luftstrom | 400mc/h | Luftdurchsatz | S. 3 |
Wo es im PDF steht
- Sicherheitshinweise S. 1, 2
- Technische Daten S. 3
- Installation S. 4, 5, 6, 7
- Bedienung S. 12, 13, 14, 15
- Fehlerbehebung S. 17, 18
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Installations- und Betriebshandbuch für die Velitcamping 2000U Unterflur-Klimaanlage. Das Gerät ist für den Einsatz in Fahrzeugen konzipiert und erfordert eine fachgerechte Installation durch qualifiziertes Personal. Bitte lesen Sie die gesamte Installationssektion, bevor Sie beginnen, um Fehler zu vermeiden.
Sicherheitshinweise
- Das Gerät muss von qualifiziertem Personal installiert und repariert werden.
- Modifizieren Sie das Produkt nicht, da dies gefährlich sein kann.
- Halten Sie elektrische Geräte von Kindern fern.
- Nicht in oder in der Nähe von brennbaren Umgebungen verwenden.
- Nicht bei Umgebungstemperaturen unter 40°F (ca. 4,4°C) betreiben, um Frostbildung zu vermeiden.
- Verwenden Sie keinen Hochdruckreiniger oder Reinigungsmittel zur Reinigung des Geräts.
- Stellen Sie sicher, dass die Installation den geltenden Codes entspricht (U.S. NFPA1192, NFPA70; Kanada: C22.1, CSA Z240).
Technische Daten
- Modell: 2000U
- Eingangsspannung: 12V, 24V, 48V
- Betriebsstrom: 20-60A (12V), 10-33A (24V), 5-15A (48V)
- Kühlleistung: 8000BTU / 2200W
- Luftstrom: 400mc/h
- Nennleistung: 700W
- Kältemittel: R134a (400g)
- Geräuschpegel: Eco-Modus: 50dB, Boost-Modus: 60dB
- Abmessungen: 23.8" L x 16.2" W x 11.8" H
- Gewicht: 36.4lb

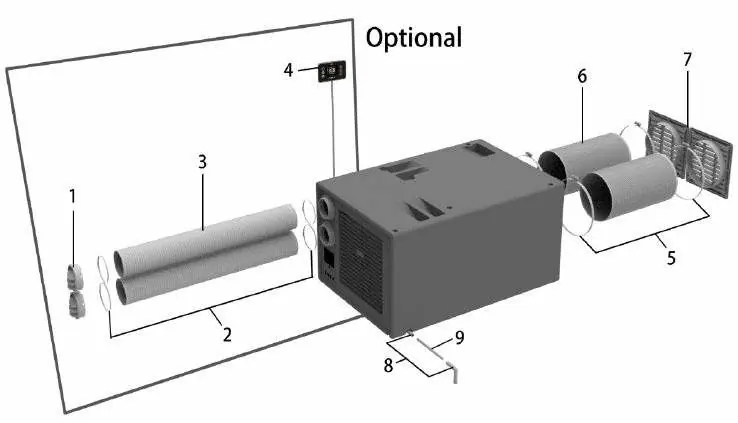

Installation
Der Installationsprozess umfasst folgende Schritte:
- Identifizieren Sie den Standort für das Gerät und die Abluftöffnungen.
- Bohren Sie Löcher für die Abluftöffnungen.
- Installieren Sie die Abluftöffnungen.
- Identifizieren Sie den Standort für das Ablaufloch und bohren Sie es.
- Ziehen Sie den Erweiterungsanschluss für das externe Bedienfeld heraus (optional).
- Sichern Sie das Gerät mit den mitgelieferten Eckwinkeln am Boden.
- Schließen Sie die Abluftkanäle an.
- Schließen Sie den Ablaufschlauch an.
- Installieren Sie die Luftauslassdüse und schließen Sie den Kanal an (optional).
- Installieren Sie das externe Bedienfeld (optional).
- Schließen Sie die Stromversorgung an.
- Testen Sie den Luftstrom.
Bedienung und Modi

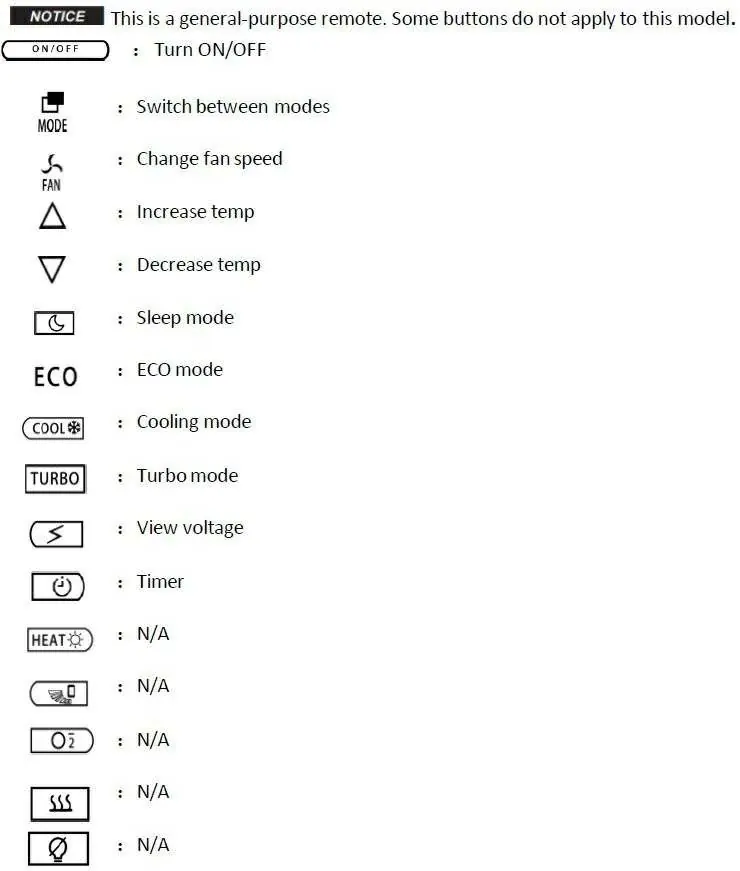

Das Gerät bietet verschiedene Modi, die die Kompressorgeschwindigkeit anpassen. Die Lüftergeschwindigkeit kann separat eingestellt werden. Verfügbare Modi: Sleep, Eco, Cooling, Turbo. Die Steuerung erfolgt über das interne Bedienfeld oder das externe Bedienfeld/Fernbedienung.
Wartung und Fehlerbehebung
Bei Fehlern blinkt ein Fehlersymbol mit einem Code. Überprüfen Sie die Verkabelung und Anschlüsse. Bei Problemen mit der Kühlleistung kann der Druck am Niederdruckanschluss gemessen und das System ggf. mit R134a nachgefüllt werden.
Praktische Hilfe
Typische Probleme
E0: Umgebungstemperatursensor Fehler
Displaypanel öffnen, weißen 2-Pin-Anschluss prüfen, Sensor oder Panel ggf. ersetzen.
E2: Überstrom
Verkabelung auf Kurzschluss prüfen, Lüfter und Lufteinlass auf Blockaden prüfen, Kondensator reinigen.
E4/EL: Unterspannung
System- und Batteriespannung prüfen (unter 10.5V/21.5V), Verkabelung auf lose Verbindungen prüfen.
E6/EH: Überspannung
Systemspannung prüfen (sollte unter 15V/30V liegen).
Gerät kühlt nicht
Druck am Niederdruckanschluss prüfen, ggf. Kältemittel R134a nachfüllen (400g).
Vor der Verwendung
- Sicherstellen, dass die Installation den lokalen Codes entspricht.
- Stromversorgung vor der Installation vollständig trennen.
- Ausreichenden Luftstrom am Aufstellungsort sicherstellen.
- Ablaufschlauch mit leichtem Gefälle installieren.
- Alle Anschlüsse auf festen Sitz prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Kühlleistung
- 8000BTU/2200W für effiziente Kühlung.
- Betriebsstrom
- Variiert je nach Eingangsspannung (12V/24V/48V).
- Geräuschpegel
- 50dB im Eco-Modus bis 60dB im Boost-Modus.
Abbildungen und Diagramme

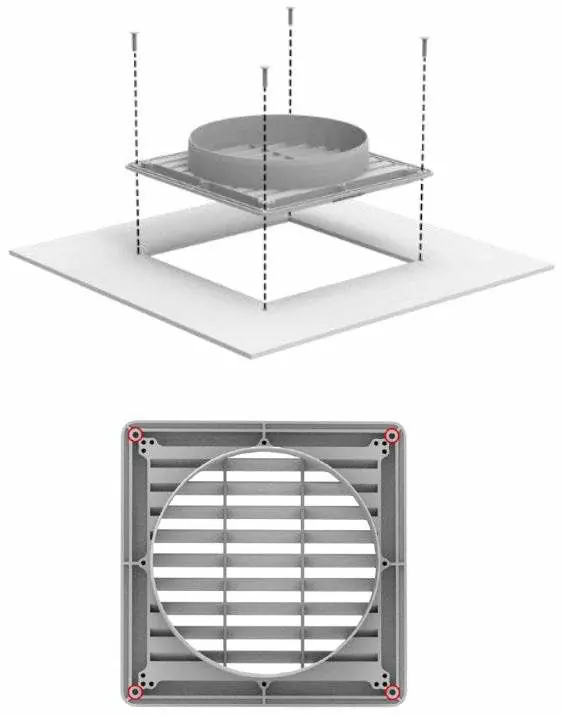

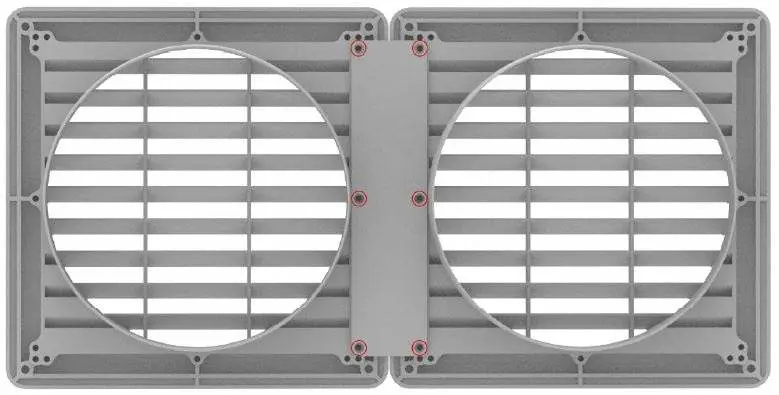

- Installationsschritte für Abluftöffnungen (rechteckig, quadratisch, rund).
- Montage des Geräts mit Eckwinkeln am Boden.
- Anschluss des Ablaufschlauchs mit L-Adapter.
- Verkabelung des externen Bedienfelds.
Modellkompatibilität
- Nur autorisiertes Zubehör von Velit verwenden.
- Nicht bei Umgebungstemperaturen unter 40°F (4,4°C) verwenden.
