Installationsanleitung für Frigidaire 11NBSTGSSS Gasherd-Verkleidungsset
Schnelle Installationsanleitung für das Frigidaire 11NBSTGSSS Gasherd-Verkleidungsset. Erfahren Sie, wie Sie die hinteren und seitlichen Blenden korrekt anbringen, um eine optimale Passform zu gewährleisten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Set enthält vier Teile: eine hintere Lüftungsblende, eine hintere Verkleidungsleiste und zwei seitliche Verkleidungsleisten. Die korrekte Installation ist entscheidend für die Belüftung und das Erscheinungsbild Ihres Herdes.
Vorbereitung
Stellen Sie sicher, dass der Herd ausgeschaltet und abgekühlt ist. Reinigen Sie die Arbeitsplatten und die Rückseite des Herdes gründlich mit Reinigungsalkohol, um Staub und Rückstände zu entfernen, die die Haftung beeinträchtigen könnten. Der Herd muss vor der Installation der seitlichen Verkleidungen in seiner endgültigen Position stehen und waagerecht ausgerichtet sein.

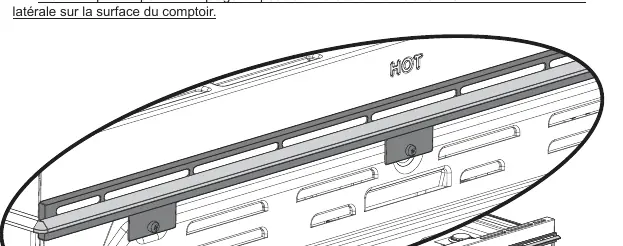

Installation der hinteren Lüftungsblende
- Entfernen Sie die drei Schrauben an der Rückseite des Herdes, die mit den Laschen an der Unterseite der Lüftungsblende übereinstimmen.
- Positionieren Sie die Lüftungsblende so, dass die Lüftungsschlitze vom Herd weg zeigen.
- Befestigen Sie die Blende wieder mit den zuvor entfernten Schrauben.
Installation der hinteren Verkleidungsleiste
- Ziehen Sie das Schutzband von der Klebefläche ab.
- Zentrieren Sie die Leiste an der Breite des Herdes.
- Drücken Sie die Leiste mit der Klebefläche gegen die Rückseite der Lüftungsblende und halten Sie sie für 10 Sekunden fest.
Installation der seitlichen Verkleidungsleisten
- Stellen Sie sicher, dass der Herd in seiner endgültigen Position steht.
- Entfernen Sie das Schutzband von der seitlichen Leiste.
- Richten Sie die Vorderseite der Leiste an der Kerbe an der Vorderseite des Herdes aus.
- Drücken Sie die Leiste für 10 Sekunden fest gegen die Arbeitsplatte. Wiederholen Sie den Vorgang für die andere Seite.
Praktische Hilfe
Typische Probleme
Klebeflächen haften nicht
Stellen Sie sicher, dass die Oberflächen gründlich mit Reinigungsalkohol von Staub und Fett befreit wurden.
Verkleidung passt nicht
Überprüfen Sie, ob der Herd waagerecht steht und in der korrekten Endposition platziert ist.
Vor der Verwendung
- Herd ausschalten und abkühlen lassen
- Arbeitsflächen mit Reinigungsalkohol säubern
- Herd waagerecht ausrichten
- Herd in die endgültige Position schieben
- Klebeflächen nach dem Anbringen 10 Sekunden fest andrücken
Technische Daten in der Praxis
- 4-teiliges Set
- Besteht aus einer hinteren Lüftungsblende, einer hinteren Verkleidungsleiste und zwei seitlichen Leisten.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Position der Schrauben an der Rückseite für die Lüftungsblende.
- Die Abbildungen verdeutlichen die Ausrichtung der seitlichen Leisten an der Kerbe des Herdes.
Modellkompatibilität
- Nur für freistehende Gasherde mit Frontsteuerung geeignet.
