Bedienungsanleitung für Equation Lokales Klimagerät AC-1

Schnellstartanleitung und Bedienungshilfe für das Equation Klimagerät AC-1. Erfahren Sie alles über Installation, Betriebsmodi, Wartung und Fehlerbehebung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Equation Klimagerät AC-1 bietet Kühl-, Entfeuchtungs-, Ventilations- und Automatikmodi. Für den Kühl- und Entfeuchtungsbetrieb muss der Abluftschlauch zwingend nach außen geführt werden. S. 3, 5, 28, 30

Wichtigste Schritte

Installation des Abluftschlauchs S. 3, 28
Reinigung des Staubfilters S. 6, 31

Erste Inbetriebnahme

Gerät aufstellen, Abluftschlauch anschließen, an Strom anschließen, einschalten und Modus wählen. S. 3, 5, 28, 30

Weitere 5 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Gerät funktioniert nicht

Stromversorgung und Sicherung prüfen.

S. 7, 32

Raum wird nicht gekühlt

Modus prüfen, Filter reinigen, Fenster/Türen schließen.

S. 7, 32

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
P1	Wassertank ist voll und muss entleert werden.	Gerät ausschalten, unteren Verschluss öffnen, Wasser ablassen.	S. 6, 31

Wartung und Reset

Filterzähler zurücksetzen S. 6, 31

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	220-240V ~ 50Hz	Betriebsspannung	S. 3, 28
Fenster-Kit Länge	67,5 - 120 cm	Einstellbereich des Fenster-Kits	S. 3, 28

Wo es im PDF steht

Installation S. 3, 8, 13, 18
Bedienung S. 5, 10, 15, 20

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 3

Seite 4

Seite 6

Seite 6

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation, Bedienung und Wartung des lokalen Klimageräts Equation (Modelle AC-1, AC-1-CY, AC-1-SA). Das Gerät ist für den Einsatz in Innenräumen konzipiert. Für den Kühl- und Entfeuchtungsbetrieb ist der Anschluss des Abluftschlauchs nach außen zwingend erforderlich.

Installation

Standort: Das Gerät muss auf einem flachen, stabilen Boden stehen. Halten Sie einen Mindestabstand von 50 cm zu Wänden ein.
Abluftschlauch: Der Anschluss ist für den Kühl- und Entfeuchtungsmodus obligatorisch. Montieren Sie die Anschlüsse A (Geräteseite) und B (Fensterseite) am Schlauch und verbinden Sie diesen mit dem Gerät und dem Fenster/der Wand.
Fenster-Kit: Für Schiebefenster kann das mitgelieferte Fenster-Kit (einstellbar von 67,5 cm bis 120 cm) verwendet werden. Dichten Sie Lücken mit dem beiliegenden Schaumstoff ab.

Bedienung

Das Gerät kann über das Bedienfeld oder die Fernbedienung gesteuert werden.

Kühlmodus (Cool): Erfordert den Abluftschlauch. Stellen Sie die gewünschte Temperatur und Ventilatorgeschwindigkeit (Hi, Lo, Auto) ein.
Ventilationsmodus (Fan): Nur Luftumwälzung, keine Kühlung. Temperaturregelung und Auto-Geschwindigkeit sind nicht verfügbar.
Entfeuchtungsmodus (Dry): Erfordert den Anschluss des kontinuierlichen Ablaufschlauchs.
Automatikmodus (Auto): Das Gerät wählt die Einstellungen automatisch, um die Zieltemperatur zu erreichen.
Timer: Ermöglicht das Ein- oder Ausschalten des Geräts nach einer Zeitspanne von 0,5 bis 24 Stunden.
Schlafmodus (Sleep): Bietet eine komfortablere Umgebung zum Schlafen (verfügbar in Kühl- und Entfeuchtungsmodi). Deaktiviert sich automatisch nach 8 Stunden.

Wartung und Pflege

Filterreinigung: Reinigen Sie den Staubfilter alle 250 Betriebsstunden. Wenn die Anzeige leuchtet, Filter entnehmen, absaugen oder bei starker Verschmutzung mit Seifenwasser waschen und vollständig trocknen lassen. Zähler nach dem Wiedereinsetzen zurücksetzen.
Wasserablass: Im Kühlmodus muss der interne Wassertank regelmäßig geleert werden. Wenn das Display 'P1' anzeigt, ist eine sofortige Entleerung erforderlich.
Gehäuse: Mit einem weichen, trockenen Tuch reinigen.

Fehlerbehebung

Bei Betriebsstörungen prüfen Sie bitte folgende Punkte, bevor Sie den Kundendienst kontaktieren:

Gerät startet nicht: Stromversorgung und Sicherung prüfen.
Fernbedienung reagiert nicht: Batteriestatus prüfen.
Raum wird nicht gekühlt: Modus 'Kühlen' aktiv? Luftzirkulation blockiert? Filter sauber? Fenster/Türen geschlossen?
Vibrationen: Gerät auf flachem, stabilem Untergrund aufstellen.

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Überprüfen Sie die Stromversorgung und die Sicherung.

Fernbedienung funktioniert nicht

Überprüfen Sie den Zustand der Batterie (CR2032/3V).

Raum wird nicht gekühlt

Stellen Sie sicher, dass der Kühlmodus aktiv ist, der Filter sauber ist und Fenster/Türen geschlossen sind.

Gerät vibriert stark

Stellen Sie sicher, dass das Gerät auf einem ebenen und stabilen Boden steht.

Vor der Verwendung

Stellen Sie das Gerät auf einen flachen, stabilen Boden.
Halten Sie 50 cm Abstand zu Wänden ein.
Stellen Sie sicher, dass die Steckdose zugänglich ist.
Schließen Sie den Abluftschlauch für den Kühl- oder Entfeuchtungsmodus an.
Prüfen Sie, ob die Batterie in der Fernbedienung korrekt eingelegt ist.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Entfeuchtungsmodus: Erfordert den Anschluss des kontinuierlichen Ablaufschlauchs.
Filterreinigung: Alle 250 Betriebsstunden empfohlen, um die Leistung zu erhalten.

Abbildungen und Diagramme

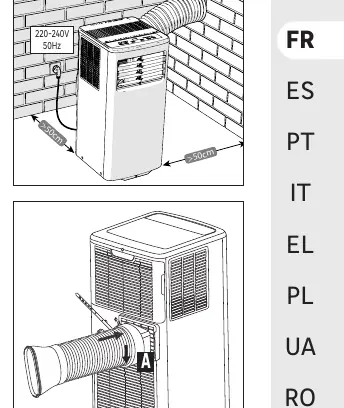

Die Installation zeigt den Anschluss des Abluftschlauchs an das Gerät und das Fenster.

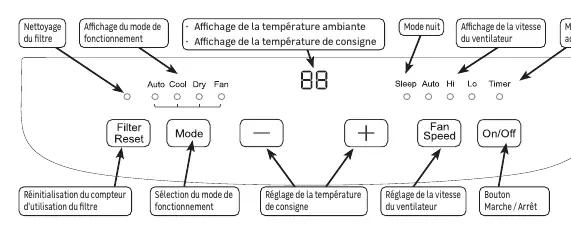

Das Bedienfeld zeigt die Tasten für Moduswahl, Temperatur und Ventilatorgeschwindigkeit.

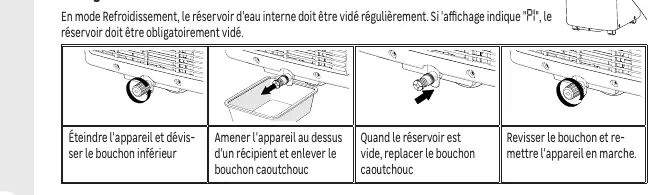

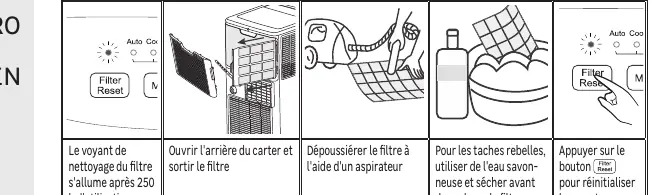

Die Wartungsdiagramme zeigen das Entleeren des Wassertanks und die Filterreinigung.

Modellkompatibilität

Fenster-Kit ist für Schiebefenster geeignet.
Fenster-Kit Länge einstellbar von 67,5 cm bis 120 cm.

Autor der Aufbereitung

Laura Fischer

Fachredakteurin für Gebrauchsanleitungen
