Bedienungsanleitung für Frigidaire Room Air Conditioner 16120300A31903
Schnelle Hilfe und Bedienungsanleitung für Ihre Frigidaire Klimaanlage. Erfahren Sie alles über Installation, Betriebsmodi, Reinigung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Frigidaire Klimaanlage wird über das Bedienfeld oder die Fernbedienung gesteuert. Wichtige Funktionen sind Kühlen, Entfeuchten, Lüfterbetrieb, Timer und Sleep-Modus. Achten Sie auf die regelmäßige Reinigung des Luftfilters. S. 13, 14, 15, 16
Wichtigste Schritte
- Luftfilter reinigen S. 20
- Gerät ein-/ausschalten S. 14
Erste Inbetriebnahme
- Gerät eine Stunde aufrecht stehen lassen, dann einstecken und Reset-Taste am Stecker drücken. S. 5
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät läuft nicht
Stecker prüfen, Reset-Taste drücken, Sicherung prüfen.
S. 21Wartung und Reset
- Filter-Reset: Nach der Reinigung die 'Filter Reset'-Taste drücken. S. 16
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5, 6
- Bedienung S. 13, 14, 15, 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für Ihre Frigidaire Klimaanlage. Bitte lesen Sie die Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Beachten Sie insbesondere die Warnhinweise zum brennbaren Kältemittel R32 und zur elektrischen Sicherheit.
Erste Schritte und Installation

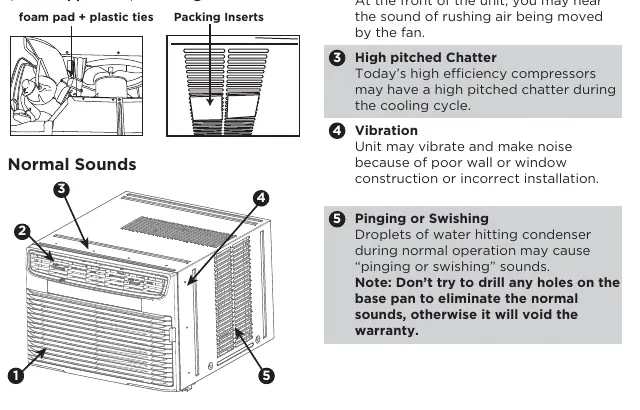

Bevor Sie das Gerät in Betrieb nehmen, muss es für eine Stunde aufrecht stehen. Entfernen Sie sämtliches Verpackungsmaterial, einschließlich der Schaumstoffpolster und Kunststoffbänder, die den Kompressor sichern. Stellen Sie sicher, dass das Gerät an eine ordnungsgemäß geerdete Steckdose angeschlossen ist. Verwenden Sie keine Verlängerungskabel oder Adapterstecker.
Bedienung des Geräts
Das Gerät kann über das Bedienfeld am Gerät oder die Fernbedienung gesteuert werden. Die wichtigsten Funktionen umfassen:
- Moduswahl: Wählen Sie zwischen Cool (Kühlen), Auto, Fan Only (Nur Ventilator) und Dry (Entfeuchten).
- Temperaturregelung: Einstellbar zwischen 62°F (17°C) und 86°F (30°C).
- Lüftergeschwindigkeit: Einstellbar auf Auto, Low, Medium oder High.
- Sleep-Modus: Passt die Temperatur automatisch für einen angenehmen Schlaf an.
- Timer: Ermöglicht das zeitgesteuerte Ein- und Ausschalten des Geräts.
Reinigung und Wartung
Um eine effiziente Leistung zu gewährleisten, sollte der Luftfilter mindestens einmal im Monat überprüft und bei Bedarf gereinigt werden:
- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
- Öffnen Sie die Frontblende und entnehmen Sie den Filter.
- Waschen Sie den Filter mit warmem Wasser und mildem Spülmittel oder saugen Sie ihn ab.
- Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder einsetzen.
Fehlerbehebung
Sollte das Gerät nicht ordnungsgemäß funktionieren, prüfen Sie folgende Punkte:
- Gerät läuft nicht: Prüfen Sie den Netzstecker, die Sicherung und drücken Sie die Reset-Taste am Stecker.
- Kühlt nicht ausreichend: Reinigen Sie den Filter, prüfen Sie die Temperatureinstellung und stellen Sie sicher, dass keine Hindernisse den Luftstrom blockieren.
- Wasser tropft innen: Neigen Sie das Gerät leicht nach außen, um den Wasserabfluss zu ermöglichen.
Praktische Hilfe
Typische Probleme
Gerät läuft nicht
Prüfen Sie, ob der Stecker fest sitzt, die Sicherung intakt ist und drücken Sie die Reset-Taste am Stromkabel.
Kühlt nicht ausreichend
Reinigen Sie den Luftfilter, stellen Sie eine niedrigere Temperatur ein und entfernen Sie Hindernisse vor dem Gerät.
Wasser tropft im Innenraum
Das Gerät muss leicht nach außen geneigt installiert sein, damit Kondenswasser abfließen kann.
Fehlercode AS
Ein Sensor ist defekt. Kontaktieren Sie den autorisierten Frigidaire-Kundendienst.
Vor der Verwendung
- Gerät muss vor Inbetriebnahme eine Stunde aufrecht stehen.

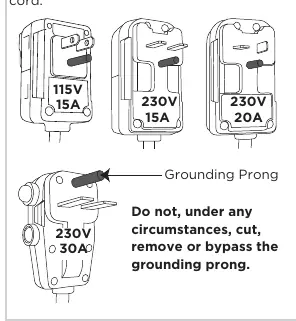

- Stellen Sie sicher, dass die Steckdose geerdet ist.
- Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen.
- Verwenden Sie keine Verlängerungskabel oder Adapter.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Temperaturbereich
- Einstellbar zwischen 62°F (17°C) und 86°F (30°C).
- R32 Kältemittel
- Entflammbares Kältemittel; Wartung darf nur durch qualifiziertes Personal erfolgen.
Abbildungen und Diagramme

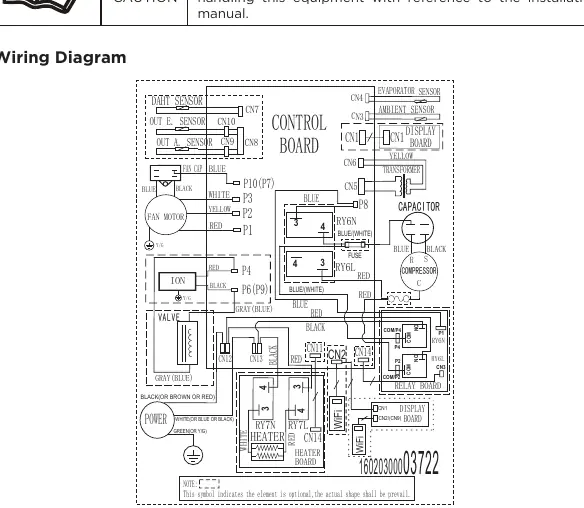

- Schaltplan: Detaillierte Darstellung der elektrischen Verbindungen für Servicezwecke.
- Bedienfeld: Übersicht der Tasten für Modus, Temperatur, Lüfter und Timer.
Modellkompatibilität
- Nur für den Gebrauch in den USA und Kanada bestimmt.
- Nicht für den gewerblichen Einsatz geeignet.
