Bedienungsanleitung für Velit 2000R Dachklimaanlage
Erfahren Sie, wie Sie die Velit 2000R Dachklimaanlage installieren, bedienen und warten. Dieser Leitfaden enthält technische Daten, Installationsschritte, Betriebsmodi und eine Fehlerbehebungstabelle.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Velit 2000R ist eine Dachklimaanlage für Fahrzeuge, die mit 12V oder 24V betrieben wird. Sie bietet verschiedene Modi wie Sleep, Eco, Cooling und Turbo und erfordert eine 14x14 Zoll Dachöffnung für die Installation. S. 1, 3, 4
Wichtigste Schritte
- Installation des Geräts S. 5, 6, 7
Erste Inbetriebnahme
- Stellen Sie sicher, dass die Verkabelung korrekt ist und die Batteriespannung den Anforderungen entspricht (12V/24V). S. 7
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kühlleistung | 8000 BTU / 2200W | Kühlkapazität | S. 4 |
| Spannung | 12V / 24V | Eingangsspannung | S. 4 |
| Kältemittel | R134a 750g | Kältemitteltyp und Menge | S. 4 |
Wo es im PDF steht
- Sicherheit S. 3
- Technische Daten S. 4
- Installation S. 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Velit 2000R ist eine Dachklimaanlage für Fahrzeuge, die mit 12V oder 24V Gleichstrom betrieben wird. Diese Anleitung deckt die Installation, den Betrieb und die Fehlerbehebung ab. Die Installation muss von qualifiziertem Personal durchgeführt werden, das mit den Risiken vertraut ist.
Sicherheitshinweise
- Das Gerät darf nicht modifiziert werden.
- Halten Sie das Gerät von Kindern fern.
- Nicht in der Nähe von brennbaren Umgebungen verwenden.
- Betreiben Sie das Gerät nicht bei Umgebungstemperaturen unter 4°C (40°F), um Frostbildung im Inneren zu vermeiden.
- Verwenden Sie keinen Hochdruckreiniger oder aggressive Reinigungsmittel.

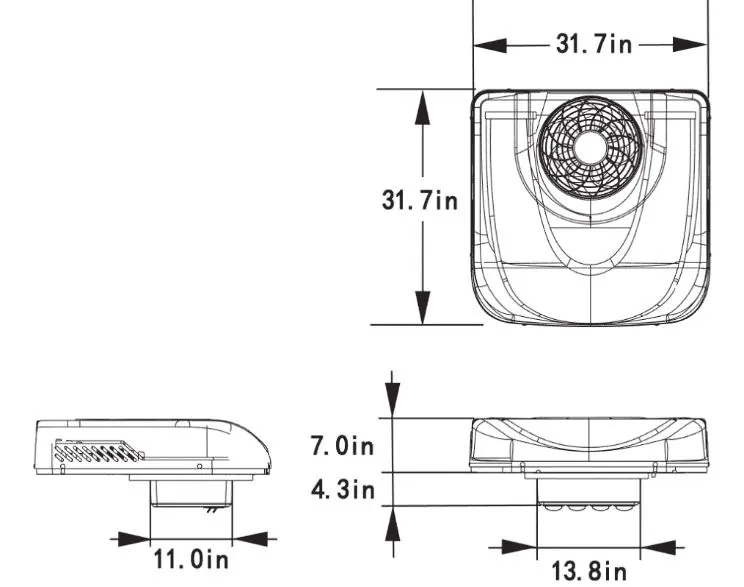

Technische Daten
Das Gerät bietet eine Kühlleistung von 8000 BTU (2200W). Es ist für den Betrieb mit 12V oder 24V ausgelegt. Das verwendete Kältemittel ist R134a (750g). Der Geräuschpegel liegt im Eco-Modus bei 55dB und im Boost-Modus bei 65dB.
Installation
Die Installation erfordert eine Dachöffnung von 14x14 Zoll. Stellen Sie sicher, dass die Stromversorgung (Batterie, Generator, Landstrom) vor der Installation getrennt ist. Verwenden Sie ein 6AWG-Stromkabel. Achten Sie darauf, dass das Kabel bei Längen über 15 Fuß (ca. 4,5m) gemäß NEC-Vorgaben dimensioniert ist.
- Wählen Sie den Standort und prüfen Sie auf Hindernisse.
- Reinigen Sie die Oberfläche zwischen Gerät und Dach.
- Bringen Sie die Dichtung an der Dachöffnung an und verwenden Sie bei Bedarf Dichtmittel.
- Platzieren Sie das Gerät über der Öffnung und führen Sie das Stromkabel durch.
- Sichern Sie das Gerät mit den mitgelieferten Gewindestangen und Halterungen. Ziehen Sie die Muttern mit 4,5-5,6 Nm fest (nicht überdrehen).
- Schließen Sie die Verkabelung an die Batterie an (Sicherungen an Plus- und Minuspol verwenden).
- Installieren Sie die Innenverkleidung mit den mitgelieferten Schrauben.
Bedienung
Die Steuerung erfolgt über das Bedienfeld am Gerät oder die Fernbedienung. Verfügbare Modi sind: Sleep, Eco, Cooling und Turbo. Die Lüftergeschwindigkeit kann separat eingestellt werden. Das Bedienfeld ermöglicht zudem das Umschalten zwischen Celsius und Fahrenheit.
Fehlerbehebung
Bei Fehlern blinkt ein Fehlercode auf dem Display. Häufige Fehler sind E0 (Umgebungstemperatursensor), E2 (Überstrom) und E4/EL (Unterspannung). Bei Unterspannung schaltet sich das Gerät automatisch ab, wenn die Spannung unter den Schwellenwert fällt (Standard 10,5V/21,5V).
Praktische Hilfe
Typische Probleme
E0 - Umgebungstemperatursensor Fehler
Prüfen Sie den 2-Pin-Anschluss des Sensors oder tauschen Sie den Sensor aus.
E2 - Überstrom
Stellen Sie sicher, dass der Außenlüfter und die Lufteinlässe nicht blockiert sind.
E4/EL - Unterspannung
Prüfen Sie die Batteriespannung und die Verkabelung. Die Spannung sollte über 10,5V liegen.
Gerät kühlt nicht
Reinigen Sie den Einlassfilter. Prüfen Sie den Druck am Niederdruckanschluss und laden Sie ggf. R134a nach.
Vor der Verwendung
- Prüfen Sie, ob die Dachöffnung 14x14 Zoll groß ist.
- Stellen Sie sicher, dass die Stromversorgung (12V/24V) korrekt angeschlossen ist.
- Vergewissern Sie sich, dass alle Halterungen fest sitzen (4,5-5,6 Nm).
- Prüfen Sie, ob die Dichtung korrekt zwischen Gerät und Dach sitzt.
- Stellen Sie sicher, dass die Umgebungstemperatur über 4°C liegt.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Kühlleistung
- 8000 BTU / 2200W für effiziente Kühlung.
- Geräuschpegel
- 55dB (Eco) bis 65dB (Boost).
- Betriebsspannung
- 12V oder 24V DC.
Abbildungen und Diagramme

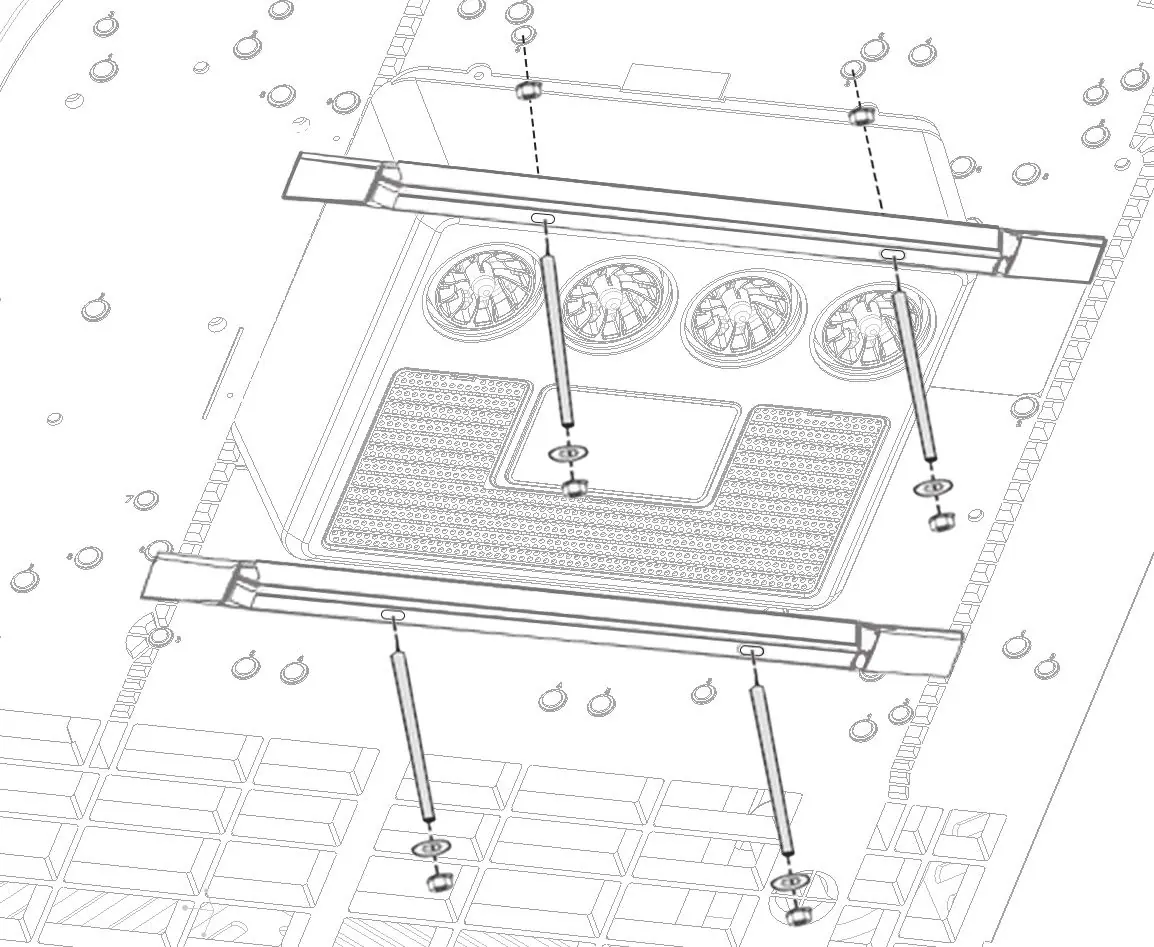

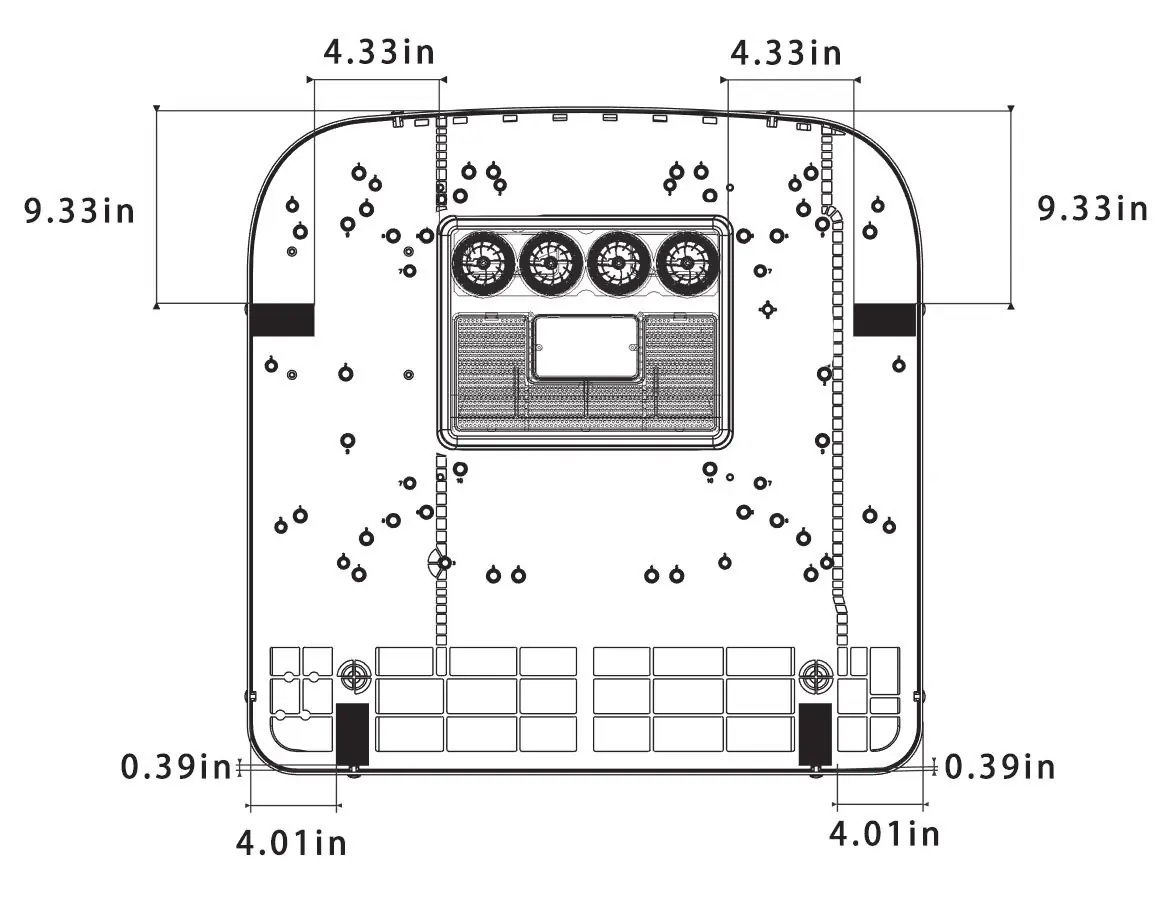

- Die Abbildungen zeigen die Montage der Gewindestangen und Halterungen an der Innenseite des Daches.
- Das Bedienfeld-Diagramm erläutert die Tasten 1-6 für Strom, Moduswahl und Temperatureinstellung.
Modellkompatibilität
- Erfordert eine 14x14 Zoll Dachöffnung.
- Kompatibel mit 12V oder 24V DC Stromversorgung.
