Schnellstartanleitung für FortiGate 1000F Series

Erfahren Sie, wie Sie die FortiGate 1000F Series (FG-1000F und FG-1001F) installieren und konfigurieren. Diese Schnellstartanleitung enthält Informationen zu Lieferumfang, Rack-Montage, Erstkonfiguration über GUI oder CLI sowie wichtige...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Schnellstartanleitung für die FortiGate 1000F Serie, einschließlich der Modelle FG-1000F und FG-1001F. Es bietet grundlegende Anweisungen für die Installation, die Erstkonfiguration und den sicheren Betrieb des Geräts.

Lieferumfang

Stellen Sie sicher, dass alle folgenden Komponenten im Paket enthalten sind:

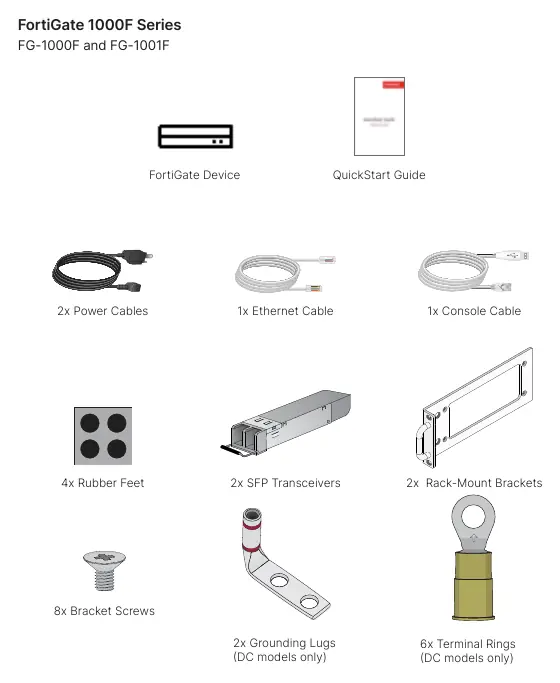

Lieferumfang der FortiGate 1000F Serie
Lieferumfang der FortiGate 1000F Serie
  • FortiGate-Gerät
  • Schnellstartanleitung
  • 2x Netzkabel
  • 1x Ethernet-Kabel
  • 1x Konsolenkabel
  • 4x Gummifüße
  • 2x SFP-Transceiver
  • 2x Rack-Montagewinkel
  • 8x Winkelschrauben
  • Nur bei DC-Modellen: 2x Erdungsösen und 6x Ringkabelschuhe

Installation

Das Gerät kann als Desktop-Gerät oder in einem Rack montiert werden.

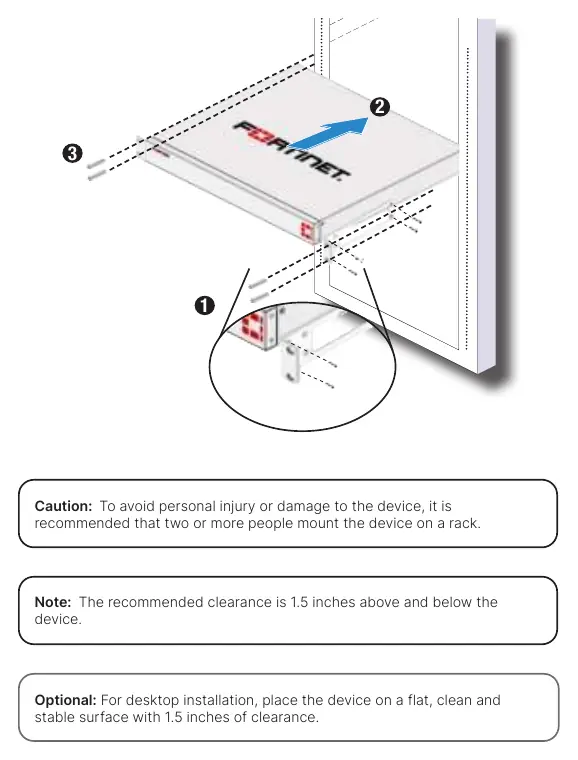

Rack-Montage des Geräts
Rack-Montage des Geräts
  • Desktop-Installation: Platzieren Sie das Gerät auf einer flachen, sauberen und stabilen Oberfläche. Achten Sie auf einen Freiraum von mindestens 1,5 Zoll (ca. 3,8 cm) um das Gerät herum.
  • Rack-Montage: Es wird empfohlen, dass zwei oder mehr Personen das Gerät im Rack montieren, um Verletzungen oder Schäden zu vermeiden. Achten Sie auf ausreichende Belüftung und mechanische Stabilität.

Erstkonfiguration

Sie haben zwei Hauptoptionen für die Erstkonfiguration:

  • GUI (Web-Oberfläche): Verbinden Sie einen Management-Computer mit dem MGMT-Port. Konfigurieren Sie den Computer mit der IP-Adresse 192.168.1.x und dem Subnetz 255.255.255.0. Greifen Sie über den Browser auf https://192.168.1.99 zu. Benutzername: admin, Passwort: leer lassen.
  • FortiExplorer: Nutzen Sie die FortiExplorer-App auf Ihrem Mobilgerät. Aktivieren Sie Bluetooth für BLE oder verbinden Sie das Gerät per USB-Kabel.
  • CLI (Kommandozeile): Verbinden Sie sich über den Konsolenport mit einem Management-Computer. Einstellungen: 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung.

SFP-Module

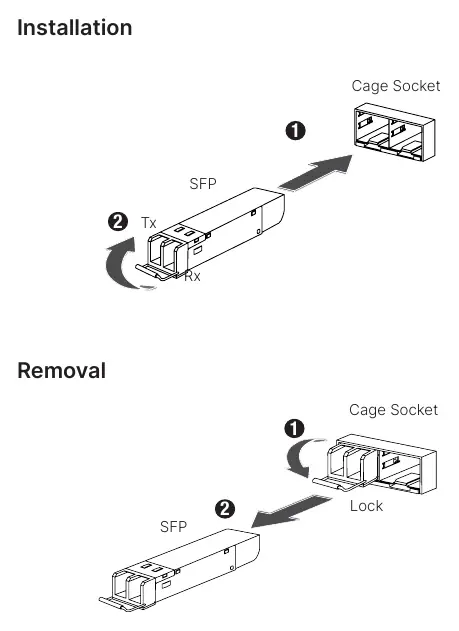

Installation: Führen Sie das SFP-Modul in den Cage-Sockel ein, bis es einrastet. Entfernung: Lösen Sie die Verriegelung am SFP-Modul und ziehen Sie es vorsichtig aus dem Sockel.

Installation und Entfernung von SFP-Modulen
Installation und Entfernung von SFP-Modulen

Sicherheitshinweise

  • Das Gerät ist für die Installation an einem Ort mit eingeschränktem Zugang vorgesehen.
  • Stellen Sie eine zuverlässige Erdung sicher.
  • Verwenden Sie für DC-Modelle Kabel mit mindestens 12 AWG.
  • Trennen Sie alle Stromquellen, bevor Sie Wartungsarbeiten durchführen.
  • Beachten Sie die Umgebungstemperatur (0°C bis 40°C).

Praktische Hilfe

Typische Probleme

Keine Verbindung zur GUI

Stellen Sie sicher, dass der Management-Computer auf eine IP-Adresse im Bereich 192.168.1.x (z.B. 192.168.1.2) und das Subnetz 255.255.255.0 konfiguriert ist.

SFP-Modul lässt sich nicht installieren

Stellen Sie sicher, dass das Modul korrekt ausgerichtet ist und vollständig in den Cage-Sockel eingeführt wurde, bis es einrastet.

DC-Stromversorgung

Stellen Sie sicher, dass die Ringkabelschuhe sicher an den PSU-Terminals befestigt sind und Kabel mit mindestens 12 AWG verwendet werden.

Vor der Verwendung

  • Gerät auf einer stabilen, sauberen Oberfläche platzieren
  • Mindestens 1,5 Zoll (3,8 cm) Freiraum für Belüftung einplanen
  • Management-Computer mit IP 192.168.1.x und Subnetz 255.255.255.0 vorbereiten
  • Stromversorgung (AC oder DC) gemäß Modelltyp sicherstellen
  • Bei Rack-Montage: Unterstützung durch eine zweite Person sicherstellen

Technische Daten in der Praxis

Console Settings
9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung

Abbildungen und Diagramme

  • Frontpanel: Zeigt Status-LEDs (Status, Alarm, HA, Power), BLE-Button, USB-Ports, Konsolenport und Netzwerkanschlüsse (RJ45, SFP, SFP28, QSFP28).
  • Rückseite: Zeigt die Stromversorgungsmodule (PSU) und Lüftereinheiten.

Modellkompatibilität

  • Nur für den Einbau in Rack-Umgebungen oder auf stabilen Oberflächen vorgesehen.
  • DC-Modelle erfordern zwingend Kabel mit mindestens 12 AWG.
  • SFP-Ports sollten UL-gelistete Transceiver (3.3Vdc, Laser Class 1) verwenden.
