Bedienungsanleitung für FortiGate 1000D Netzwerksicherheitsgerät

Schnellstartanleitung und Installationshandbuch für das FortiGate 1000D. Erfahren Sie mehr über die Rack-Montage, Anschlüsse, LED-Statusanzeigen und Sicherheitshinweise für den Betrieb.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für das FortiGate 1000D. Es enthält Anweisungen zur Installation (Rack-Montage oder Desktop), eine Übersicht der Anschlüsse sowie Erklärungen zu den LED-Statusanzeigen. Bitte beachten Sie, dass für die Rack-Montage aus Sicherheitsgründen zwei Personen empfohlen werden.

Lieferumfang

  • FortiGate 1000D Gerät
  • 2 Netzkabel
  • USB-Kabel und Ethernet-Kabel
  • Konsolenkabel
  • 2 Rack-Montagewinkel
  • 12 Schrauben für Montagewinkel
  • 2 Erdungsschrauben
  • 4 Gummifüße
  • Dokumentation (Information Supplement, QuickStart Guide)

Geräteübersicht und Anschlüsse

Das Gerät verfügt über verschiedene Schnittstellen für den Netzwerkbetrieb und das Management:

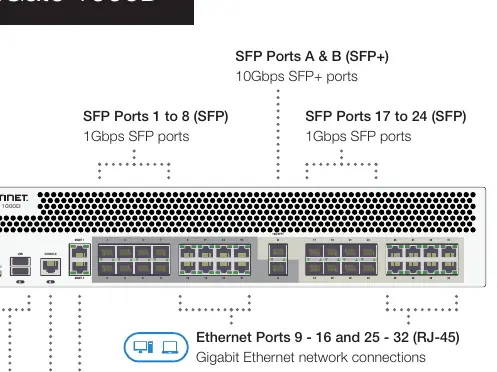

Anschlussübersicht des FortiGate 1000D
Anschlussübersicht des FortiGate 1000D
  • SFP Ports A & B (SFP+): 10Gbps SFP+ Ports.
  • SFP Ports 1-8 und 17-24: 1Gbps SFP Ports.
  • Ethernet Ports 9-16 und 25-32: Gigabit Ethernet Netzwerkanschlüsse (RJ-45).
  • MGMT 1 & 2: Client-Ports für das Management. Die Standard-IP-Adresse für MGMT 1 ist 192.168.1.99.
  • Konsole (RJ-45): Optionaler Anschluss für den Management-Computer (CLI-Zugriff).
  • USB-Anschlüsse: USB-Server-Port (USB A) und USB-Client-Port (USB B).

LED-Statusanzeigen

Die LEDs geben Auskunft über den Betriebszustand:

  • Status: Grün (Normal), Blinkend Grün (Bootvorgang), Rot (Schwerwiegender Fehler).
  • Alarm: Rot (Kritischer Fehler), Gelb (Geringfügiger Fehler), Aus (Keine Fehler).
  • HA: Grün (Normaler HA-Betrieb), Rot (Failover HA-Betrieb), Aus (HA deaktiviert).
  • Power: Grün (Gerät eingeschaltet), Aus (Gerät ausgeschaltet).
  • Netzteile: Grün (Versorgung aktiv), Blinkend Rot (Netzteil nicht versorgt), Rot (Netzteil ausgefallen).

Installation

Schritte zur Rack-Montage
Schritte zur Rack-Montage

Rack-Montage

  1. Befestigen Sie die Rack-Montagewinkel mit den mitgelieferten Schrauben an den Seiten des Geräts.
  2. Positionieren Sie das Gerät im Rack und achten Sie auf ausreichende Belüftung.
  3. Richten Sie die Montagewinkel an den Rack-Löchern aus und stellen Sie sicher, dass das Gerät waagerecht ist.
  4. Ziehen Sie die vier Rack-Schrauben handfest an.
  5. Überprüfen Sie den Abstand und ziehen Sie die Schrauben mit einem Schraubendreher fest.
  6. Schließen Sie die Netzkabel an die Rückseite des Geräts und an eine geerdete Stromquelle (UPS/PDU) an.

Desktop-Installation

  1. Stellen Sie sicher, dass die Oberfläche sauber, eben und stabil ist.
  2. Bringen Sie die mitgelieferten Gummifüße an der Unterseite des Geräts an.
  3. Platzieren Sie das Gerät am vorgesehenen Ort.
  4. Achten Sie auf einen Freiraum von mindestens 3,8 cm (1,5 Zoll) auf allen Seiten für die Luftzirkulation.

Sicherheitshinweise

Beachten Sie folgende Sicherheitshinweise:

  • Elektrostatische Entladung (ESD): Kann das Gerät beschädigen.
  • Belüftung: Blockieren Sie nicht die Luftzufuhr.
  • Gewicht: Platzieren Sie keine schweren Gegenstände auf dem Gerät.
  • Stromversorgung: Verwenden Sie geerdete Steckdosen.
  • Umgebungstemperatur: Betriebstemperatur zwischen 0°C und 40°C.

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Überprüfen Sie die Stromversorgung und die Power-LED an der Vorderseite.

Keine Verbindung über MGMT-Port

Stellen Sie sicher, dass der Management-Computer auf die Standard-IP 192.168.1.99 konfiguriert ist.

Alarm-LED leuchtet rot

Dies weist auf einen kritischen Fehler hin. Überprüfen Sie das Systemprotokoll.

Netzteil-LED blinkt rot

Das Netzteil wird nicht mit Strom versorgt oder ist defekt.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit.
  • Stellen Sie sicher, dass die Montageoberfläche stabil und eben ist.
  • Sorgen Sie für mindestens 3,8 cm Freiraum um das Gerät für die Belüftung.
  • Verwenden Sie für die Rack-Montage zwei Personen.
  • Stellen Sie sicher, dass die Stromquelle geerdet ist.

Abbildungen und Diagramme

  • Die Frontansicht zeigt die Anordnung der SFP- und Ethernet-Ports sowie die Status-LEDs.
  • Die Rückansicht zeigt die redundanten Netzteile.

Modellkompatibilität

  • Geeignet für die Montage in standardmäßigen 19-Zoll-Racks.
