Bedienungsanleitung für ROLINE Industrial SNMP 10x GbE Switch 21.13.1131

Schnellstartanleitung und technisches Handbuch für den ROLINE Industrial SNMP 10x GbE Switch (21.13.1131). Erfahren Sie mehr über Installation, PoE-Konfiguration, SNMP-Verwaltung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der ROLINE Industrial SNMP 10x GbE Switch (21.13.1131) ist ein verwalteter Industrie-Switch mit acht 10/100/1000Mbps PoE-Ports und zwei SFP-Steckplätzen. Dieses Dokument enthält Anweisungen zur physischen Installation, Stromversorgung, Konfiguration der Netzwerkeinstellungen sowie zur Verwaltung über Web-Interface, Telnet und SNMP.

Frontpanel des Switches mit LED-Anzeigen und Ports
Frontpanel des Switches mit LED-Anzeigen und Ports

Installation

Der Switch kann auf zwei Arten montiert werden:

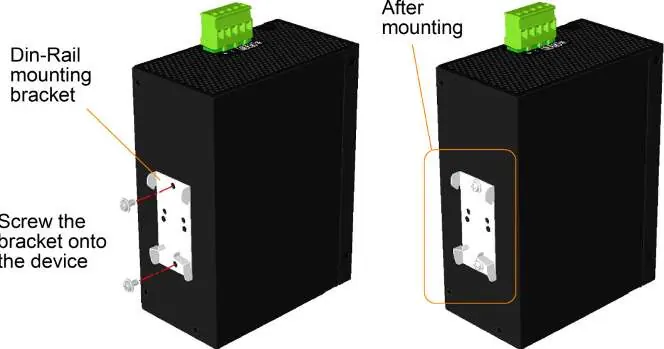

DIN-Schienen-Montage
DIN-Schienen-Montage

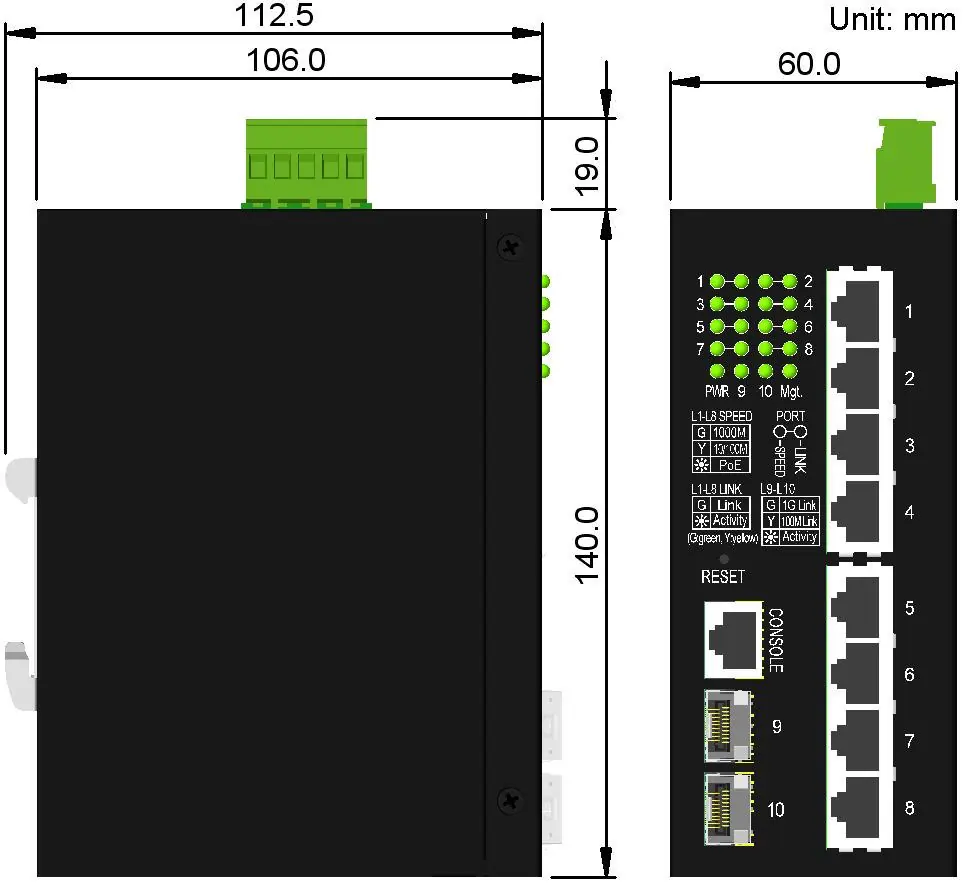

Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 11

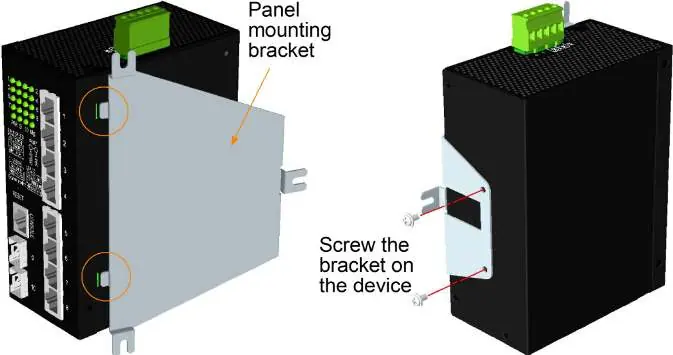

Panel-Montage
Panel-Montage
  • DIN-Schienen-Montage: Befestigen Sie die mitgelieferte Halterung am Gerät. Haken Sie die Halterung an der unteren Kante der DIN-Schiene ein und drücken Sie das Gerät nach oben, bis es einrastet.
  • Panel-Montage: Verwenden Sie die optionale Panel-Montagehalterung, um das Gerät sicher auf einer ebenen Fläche zu verschrauben.

Stromversorgung

Das Gerät wird über einen Terminalblock mit Gleichstrom versorgt:

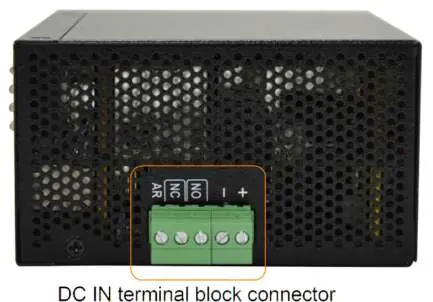

DC-Terminalblock-Anschluss
DC-Terminalblock-Anschluss
  • Eingangsspannung: 12V bis 60V DC für allgemeine Anwendungen; 45V bis 57V DC für PoE-Anwendungen.
  • Anschluss: Verwenden Sie den mitgelieferten 2-poligen Terminalstecker. Pin 1 ist positiv (+), Pin 2 ist negativ (-).

Anschlüsse

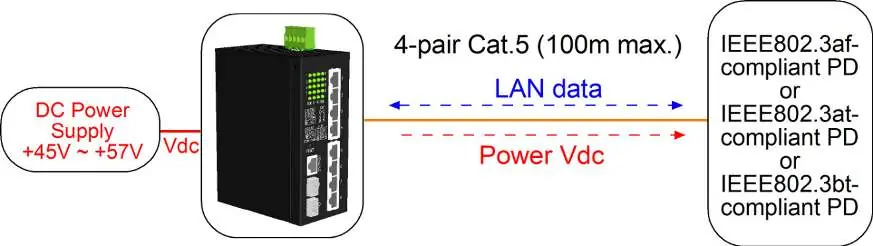

PoE-Verbindungsbeispiel
PoE-Verbindungsbeispiel
  • UTP-Verbindungen: Nutzen Sie Cat.5-Kabel oder höher für die RJ-45-Ports. Die Ports unterstützen Auto-MDI/MDI-X und Auto-Negotiation.
  • Glasfaserverbindungen: Installieren Sie SFP-Transceiver in Port 9 und 10. Achten Sie auf die korrekte TX/RX-Verkabelung.
  • PoE PSE: Die Ports 1-8 unterstützen IEEE 802.3af/at/bt. Das Gerät erkennt kompatible PD-Geräte automatisch und liefert Strom.
  • Konsole: Ein RS-232-Konsolenport (RJ-45) ist für die direkte Verwaltung vorhanden.

Konfiguration und Verwaltung

Der Switch wird mit folgenden Standardeinstellungen ausgeliefert:

  • IP-Adresse: 192.168.0.2
  • Subnetzmaske: 255.255.255.0
  • Benutzername: admin
  • Passwort: Kein Passwort erforderlich (leer lassen).

Der Zugriff erfolgt über einen Webbrowser (URL: http://192.168.0.2/) oder über Telnet/Konsole. Für SNMP-Management stehen verschiedene MIBs zur Verfügung, die im Handbuch detailliert aufgelistet sind.

Fehlerbehebung und LEDs

Die LED-Anzeigen am Frontpanel geben Auskunft über den Status:

  • PWR: Leuchtet grün, wenn Strom anliegt.
  • Mgt: Zeigt den Initialisierungsstatus an.
  • SPEED/LINK LEDs: Informieren über Verbindungsgeschwindigkeit, Aktivität und PoE-Status.

Bei Netzwerkproblemen kann der Reset-Knopf verwendet werden, um das Gerät neu zu starten oder auf Werkseinstellungen zurückzusetzen.

Praktische Hilfe

Typische Probleme

Keine Netzwerkverbindung

Überprüfen Sie die LINK-LEDs. Wenn diese aus sind, prüfen Sie das Kabel und die Gegenstelle. Stellen Sie sicher, dass die Port-Konfiguration (Geschwindigkeit/Duplex) mit dem angeschlossenen Gerät übereinstimmt.

PoE-Gerät wird nicht mit Strom versorgt

Stellen Sie sicher, dass das angeschlossene Gerät IEEE 802.3af/at/bt-konform ist. Prüfen Sie, ob die Eingangsspannung am Switch für PoE-Anwendungen ausreicht (45-57V DC).

Zugriff auf Web-Interface nicht möglich

Stellen Sie sicher, dass Ihr PC im gleichen Subnetz wie der Switch (192.168.0.x) ist. Versuchen Sie, den Switch über den Reset-Knopf auf Werkseinstellungen zurückzusetzen.

Vor der Verwendung

  • Sicherstellen, dass die Stromversorgung 12-60VDC entspricht
  • DIN-Schiene oder Panel für Montage vorbereiten
  • Passendes Netzwerkkabel (Cat.5 oder höher) bereitstellen
  • SFP-Transceiver für Glasfaserverbindungen prüfen
  • PC für die Erstkonfiguration auf IP 192.168.0.x einstellen

Abbildungen und Diagramme

  • Frontpanel zeigt LED-Status und Port-Layout
  • Terminalblock-Anschluss für DC-Stromversorgung
  • DIN-Rail-Montage zeigt Einrastmechanismus
  • PoE-Verbindungsbeispiel zeigt Daten- und Stromfluss

Modellkompatibilität

  • Unterstützt IEEE 802.3af, 802.3at und 802.3bt PoE-Standards.
  • Glasfaser-Ports unterstützen 100Base-FX und 1000Base-X.
  • Nicht-konforme PoE-Geräte werden nicht mit Strom versorgt.
